Operace vrtání v ZW3D CAM

Operace jsou funkce, které definují proces vrtání daných děr.

Před tím, než novou operace založíte, je zapotřebí mít definované nástroje, nulový bod a také vlastnost díry, kterou chcete vrtat.

Stejně jako pro ostatní obráběcí operace, i funkce pro vrtání naleznete v hlavní ribbon liště.

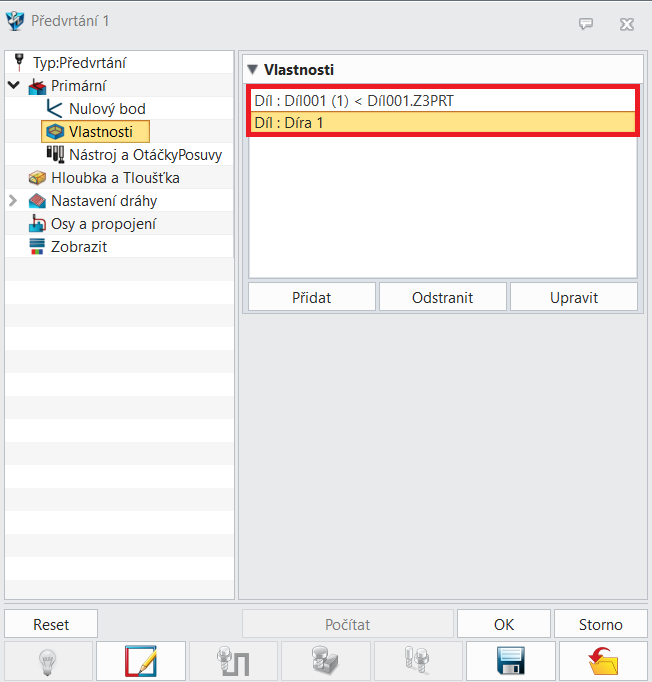

Vlastnosti

Přidejte definované díry, které chcete vrtat. Zároveň je žádoucí přidat také celý díl vrtaného obrobku.

Nástroj a OtáčkyPosuvy

Přidejte existující nástroj (Nástroj) nebo definujte nový (Upravit). Dále vyplňte řezné podmínky.

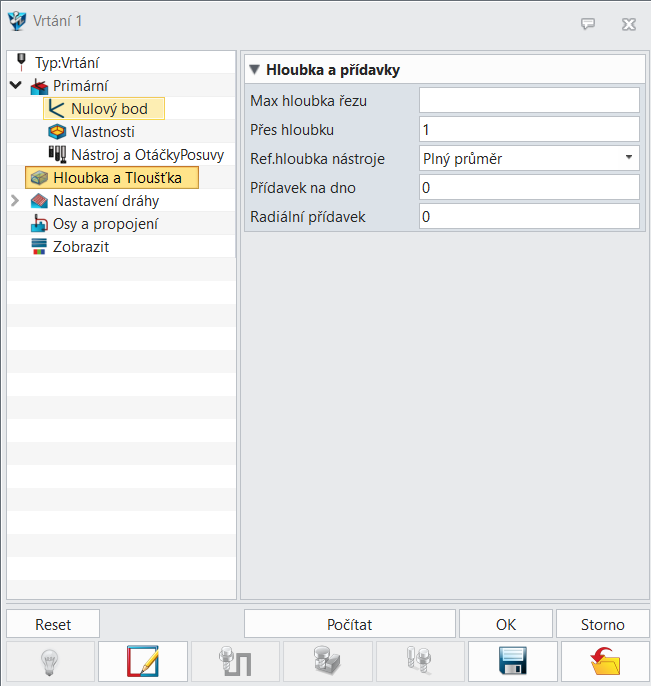

Hloubka a tloušťka

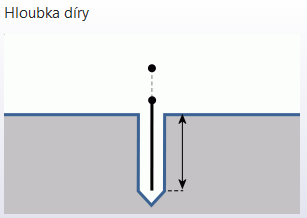

Max hloubka řezu - Pokud parametr nenastavíte, vyplní se automaticky z vlastnosti dané díry. Můžete však nastavit i hodnotu menší.

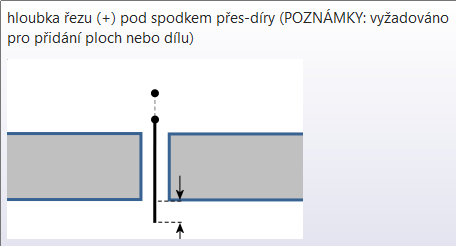

Přes hloubku - Platí pro průchozí díry. Hodnota o kterou vrták díru přesáhne.



Ref. hloubka nástroje - Zde se nabízí možnost Špička (hodnota hloubky se vztahuje ke špičce vrtáku), Plný průměr (hodnota hloubky se vztahuje k bodu kde plný průměr vrtáku D přechází v kužel) a Navrtávání (neboli předvrtání, pro které lze použít i funkci Předvrtání z ribbon menu vrtacích operací)

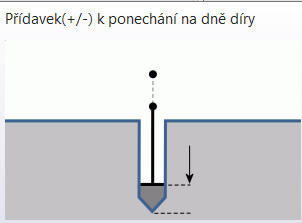

Přídavek na dno

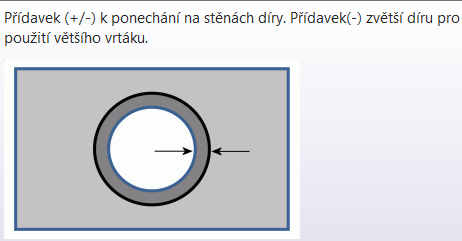

Radiální přídavek

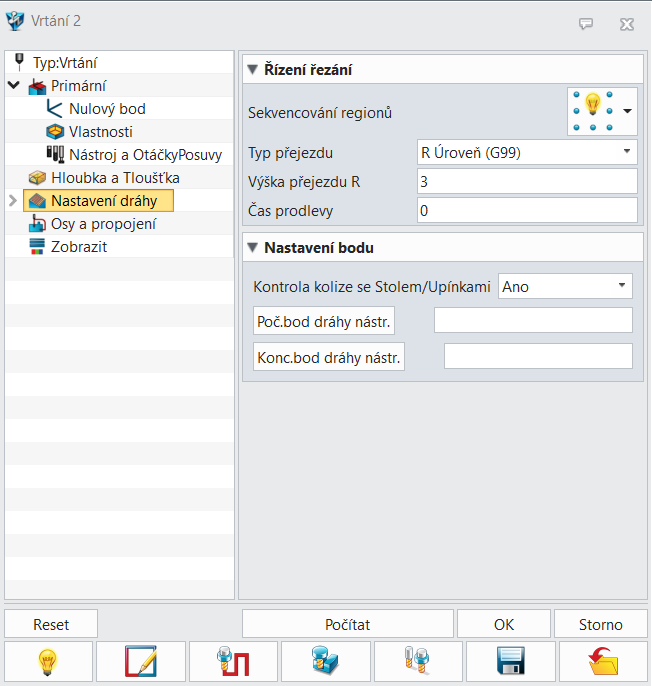

Nastavení dráhy

Sekvencování regionů

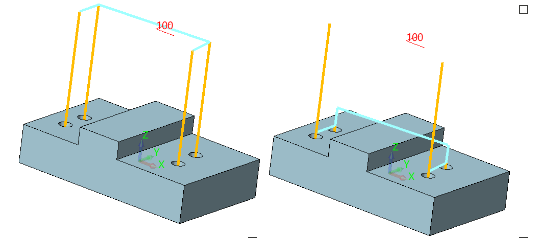

Typ přejezdu - Nabízí se možnost Počáteční úroveň (G98) (rychloposuv mezi dírami běží na úrovni z ve výšce nastavení hodnoty Úroveň Z) nebo R úroveň (G99) (rychloposuv mezi dírami běží na úrovní z ve výšce nastavení hodnoty Bezpečná vzdálenost)

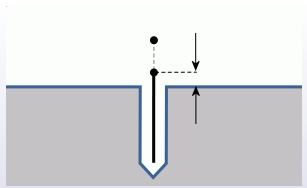

Výška přejezdu R - Výška v úrovni z, kdy se aktivuje strojní posuv vrtání před dojetím na začátek samotné díry.



Čas prodlevy - Čas prodlevy nástroje na dně otvoru (v sekundách).

Kontrola kolize se Stolem/Upínkami - Volba, zda má program kontrolovat možnost kolizi nástroje se stolem (stůl musí být přidaný jako geometrie s třídou Stůl)

Osy a propojení

Typ osy - Zvolte mezi 3-osým a 5-osým obráběním.

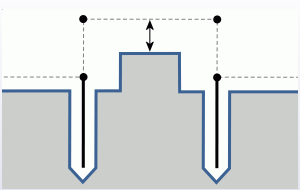

Bezpečná vzdálenost - Hodnota bezpečné vzdálenosti při přejíždění ostrůvků.

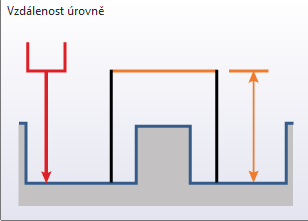

Úroveň Z - Hodnota pro nastavení přejíždění nástroje při G98.
