Přidání vlastnosti díry ZW3D CAM

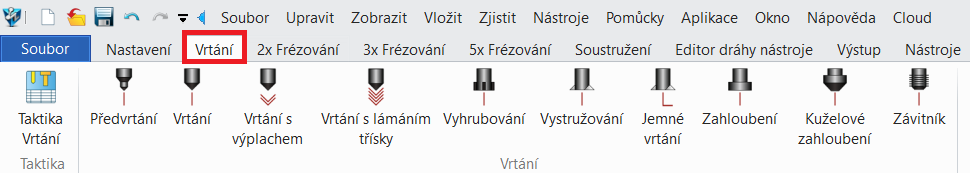

Stejně jako pro ostatní obráběcí operace, i funkce pro vrtání naleznete v hlavní ribbon liště.

Přidání díry jako vlastnost

Před započetím tvorby operace vrtání je důležité nastavit díru jako vlastnost, kterou můžete posléze vybrat.

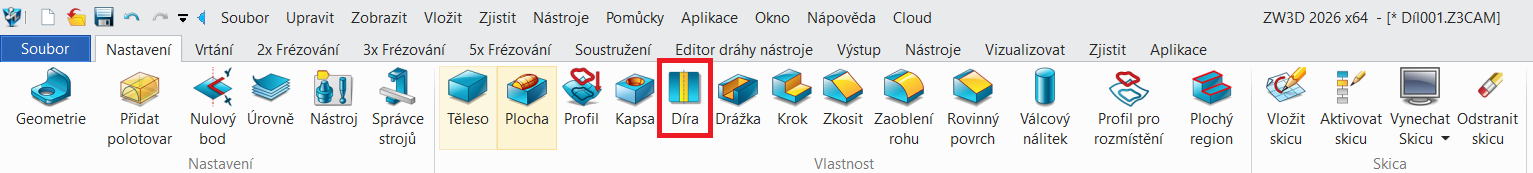

1. Na kartě Nastavení v ribbon menu tedy zvolte Díra.

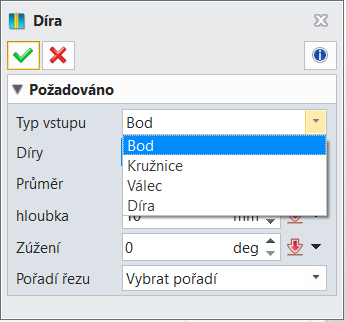

2. V nabídce bude vícero možných vlastností výběru - Bod, Kružnice, Válec a Díra

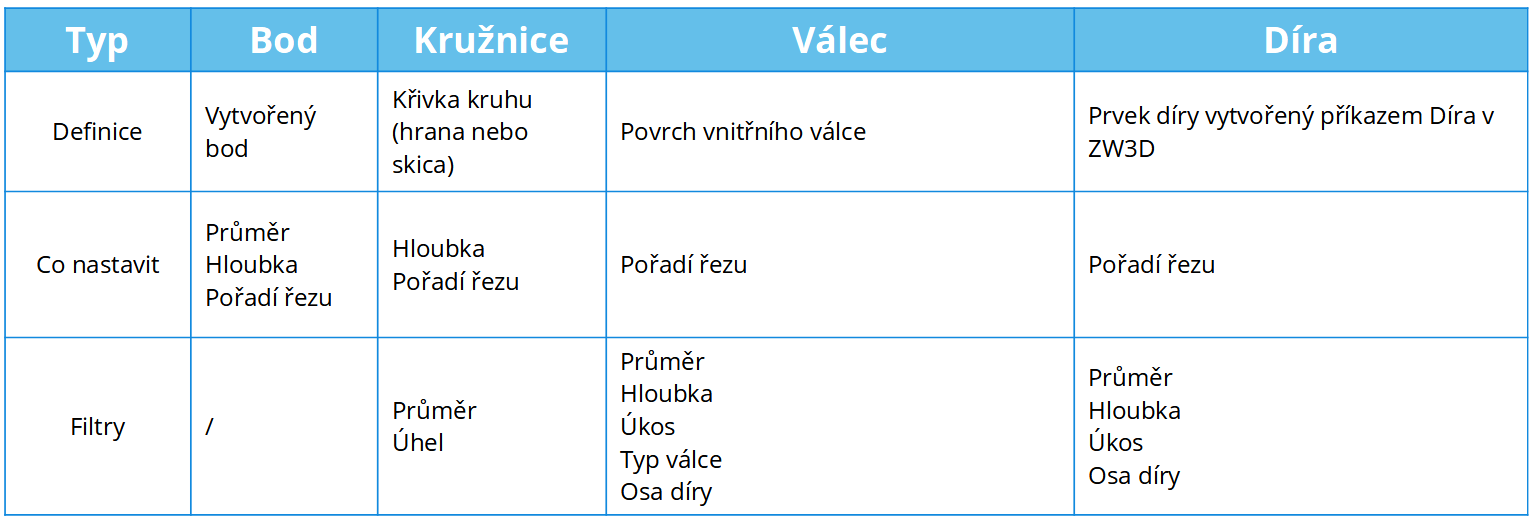

3. Na následujícím snímku lze vidět, co ke každému z možných typů vybrat za geometrii, co lze nastavit, nebo možnosti filtrace výběru.

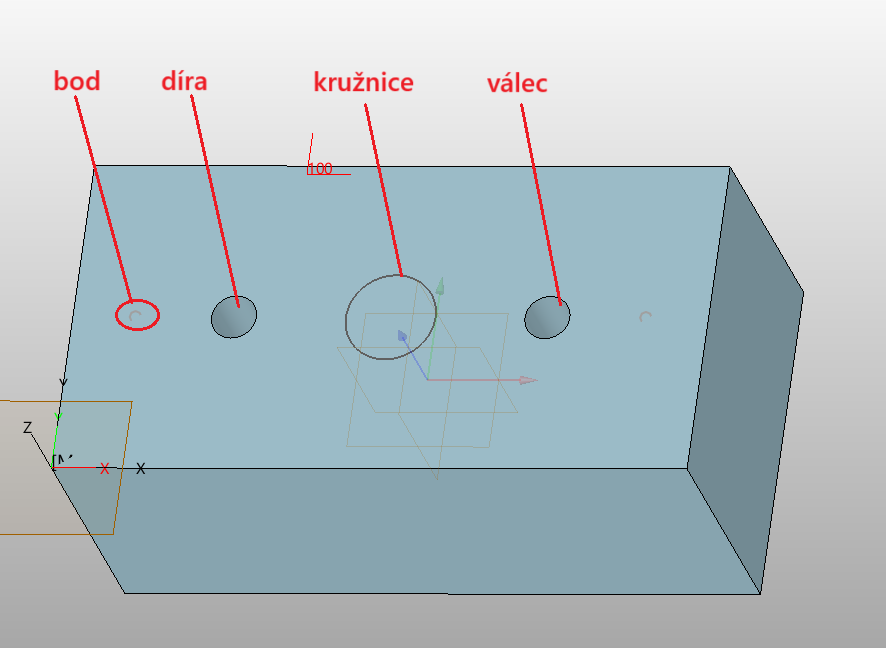

Grafické zobrazení možných vlastností:

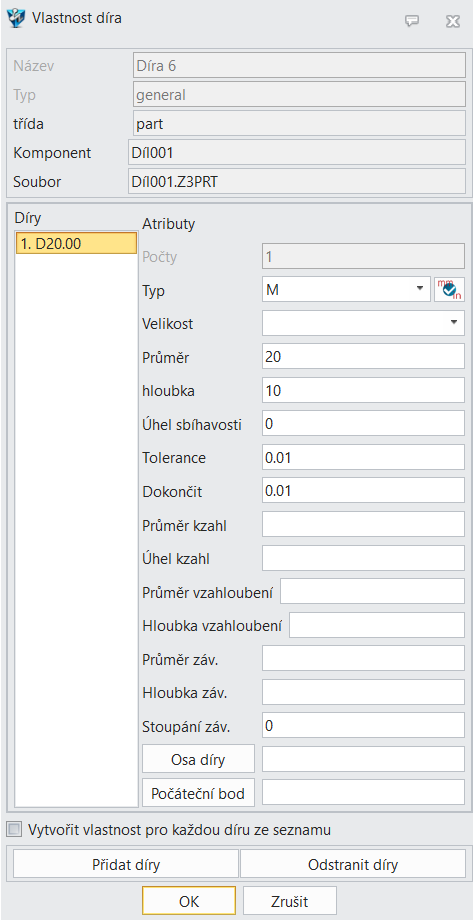

5. Po potvrzení výběru se načte okno pro nastavení díry.

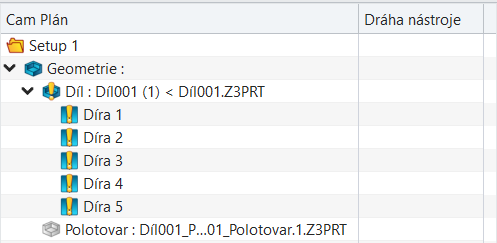

6. Seznam vlastností děr pak naleznete ve stromě pod záložkou Geometrie.

Přidání nástroje

Jak přidat nástroj naleznete zde.
