Definování nulového bodu v ZW3D CAM

Definovat nulový bod můžete v CAM prostředí ZW3D dvěma způsoby:

a/V CAD prostředí

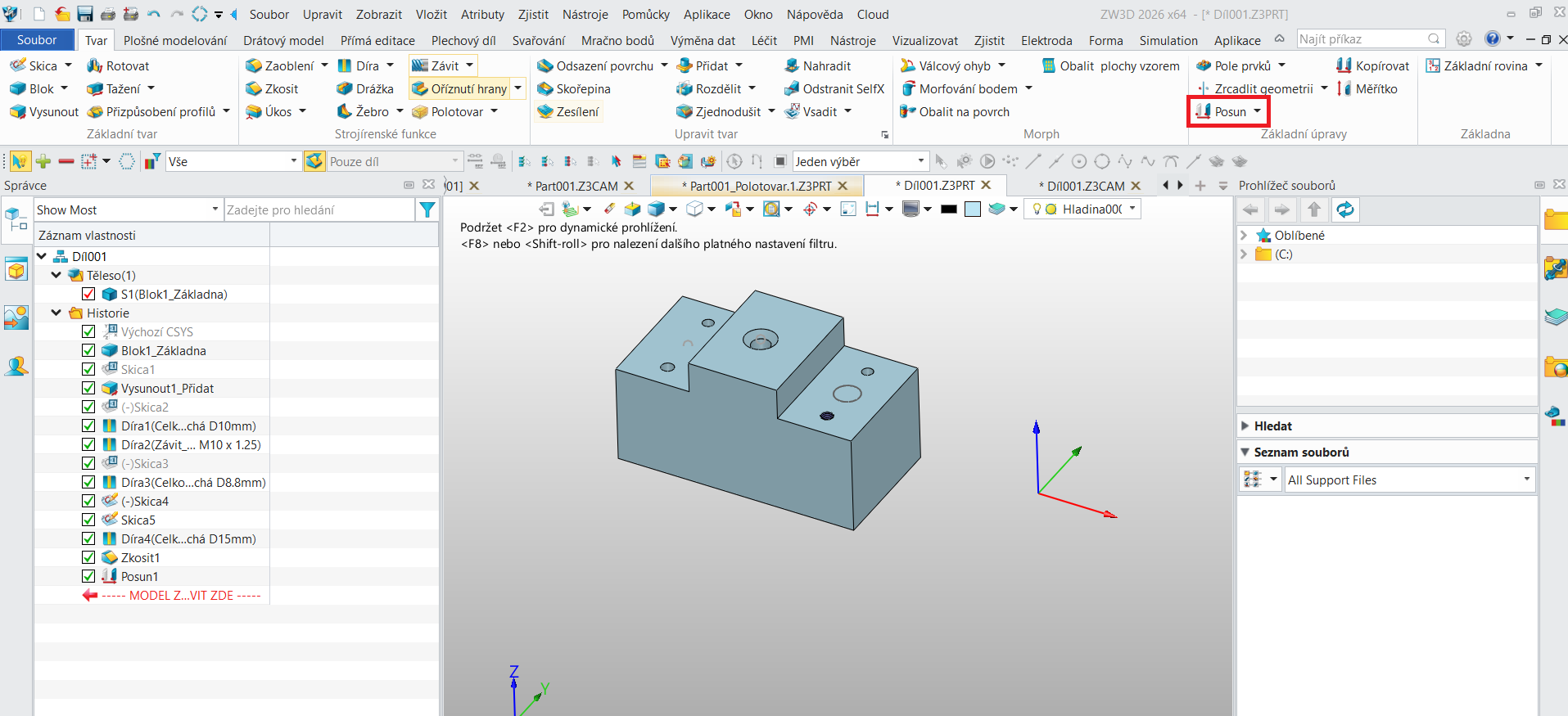

- pomocí funkce Posun, kdy posunete model vzhledem k souřadnému systému. Počátek souřadného systému se pak zároveň nastaví jako nulový bod v CAM prostředí.



b/V CAM prostředí

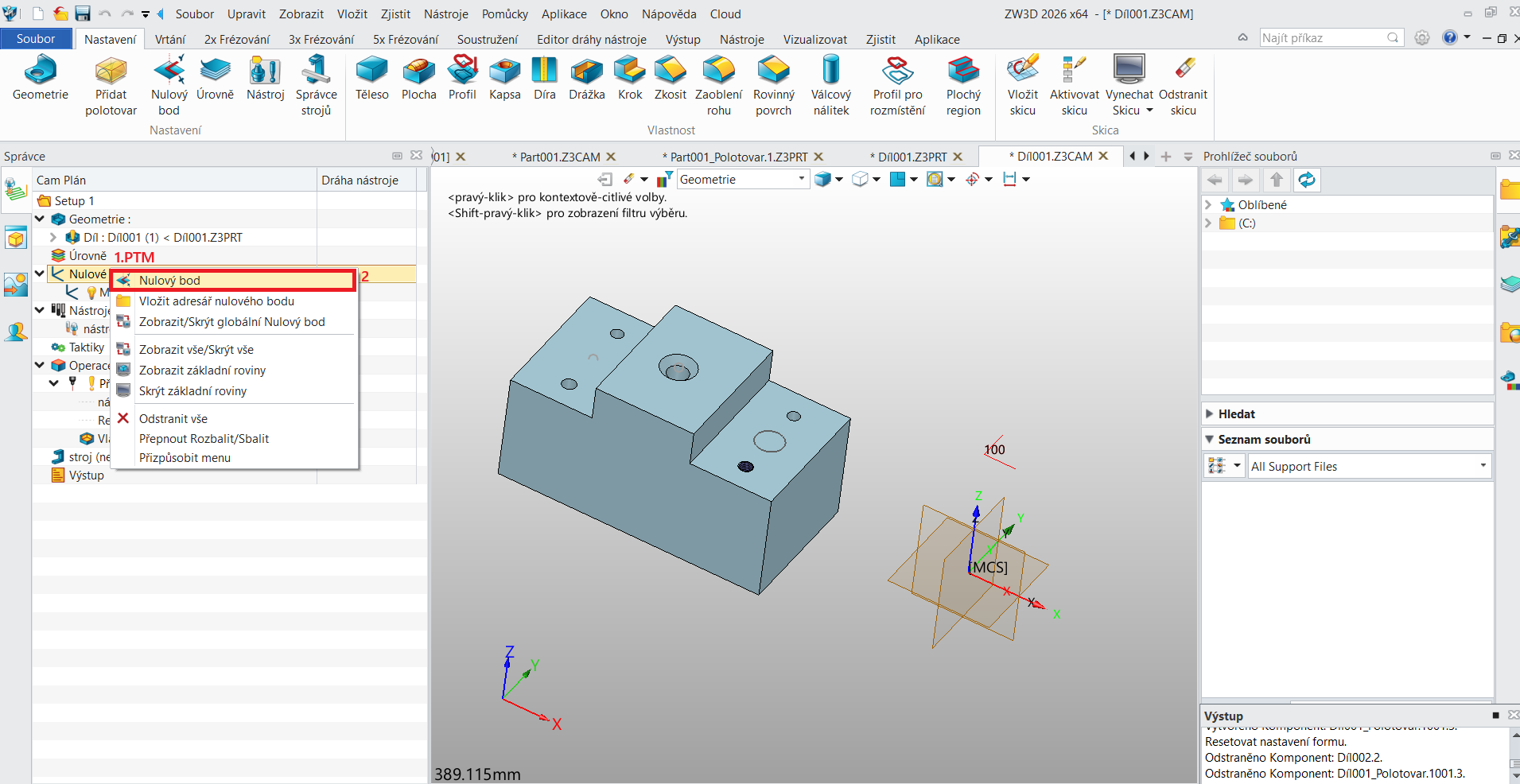

1. V CAM plánu klikněte pravým tlačítkem myši na Nulové body a zvolte Nulový bod.

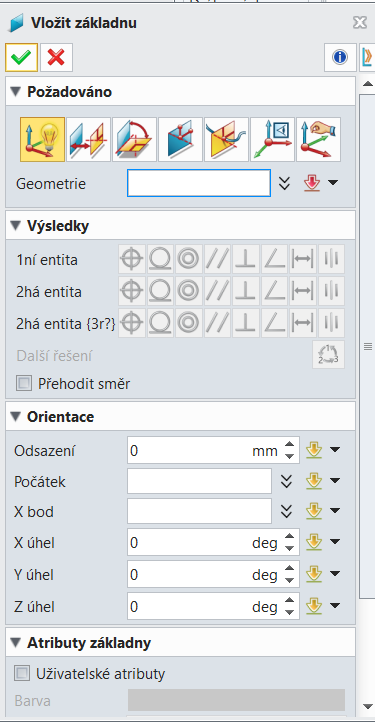

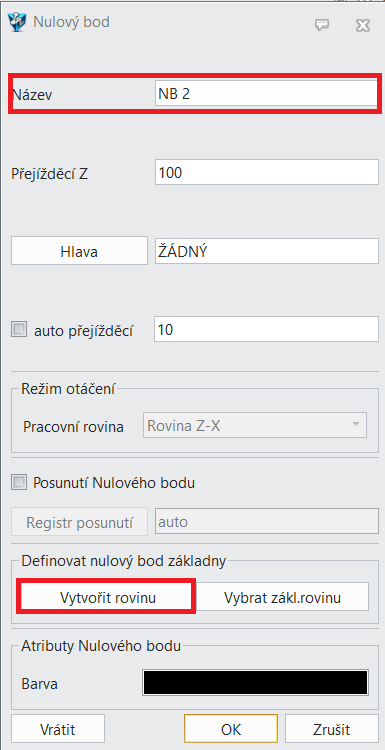

2. Otevře se okno nastavení, kde zvolíte název nulového bodu a poté Vytvořit rovinu.



3. Nyní můžete definovat Počátek a jednotlivé směry x, y a z.

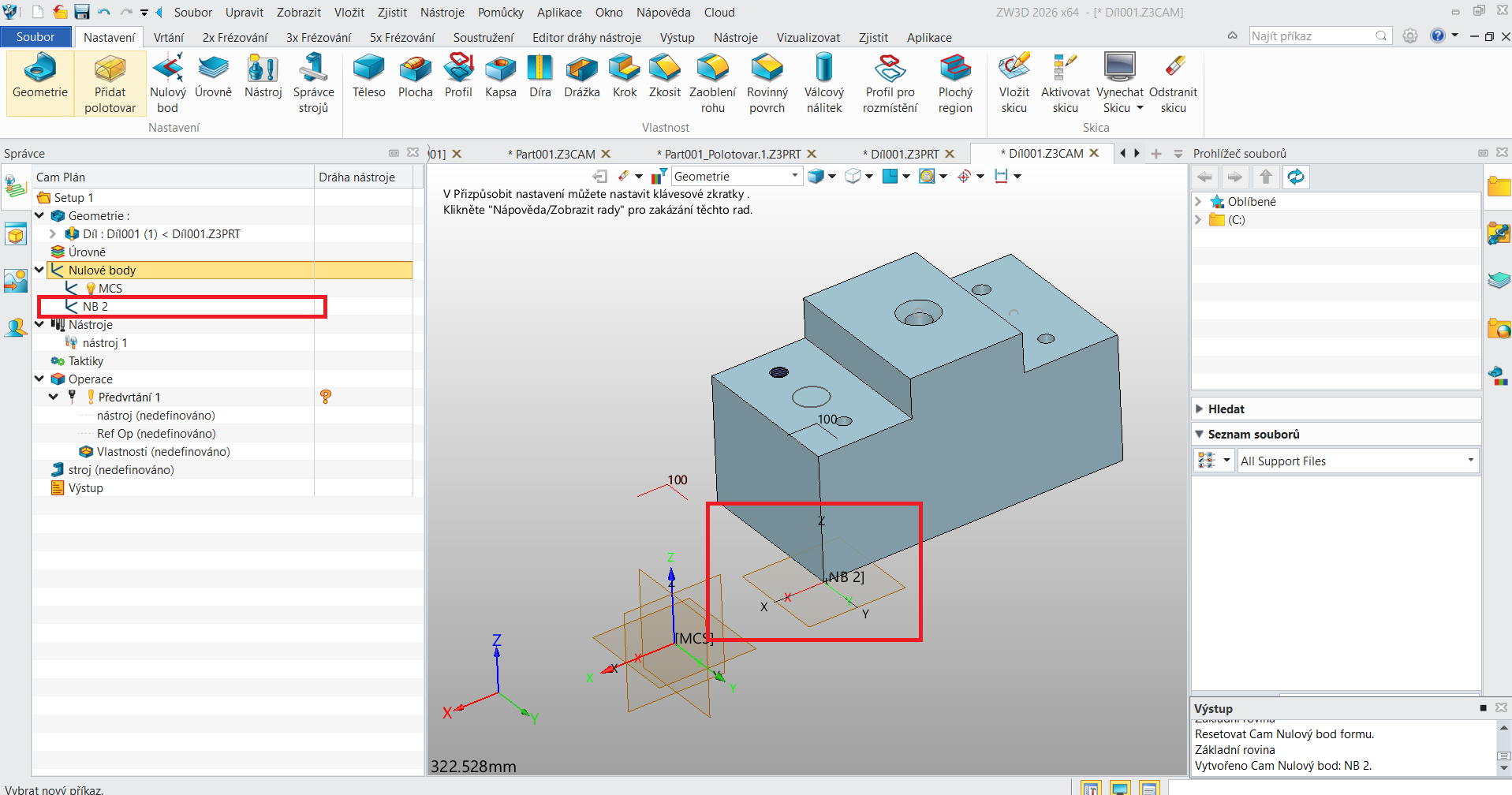

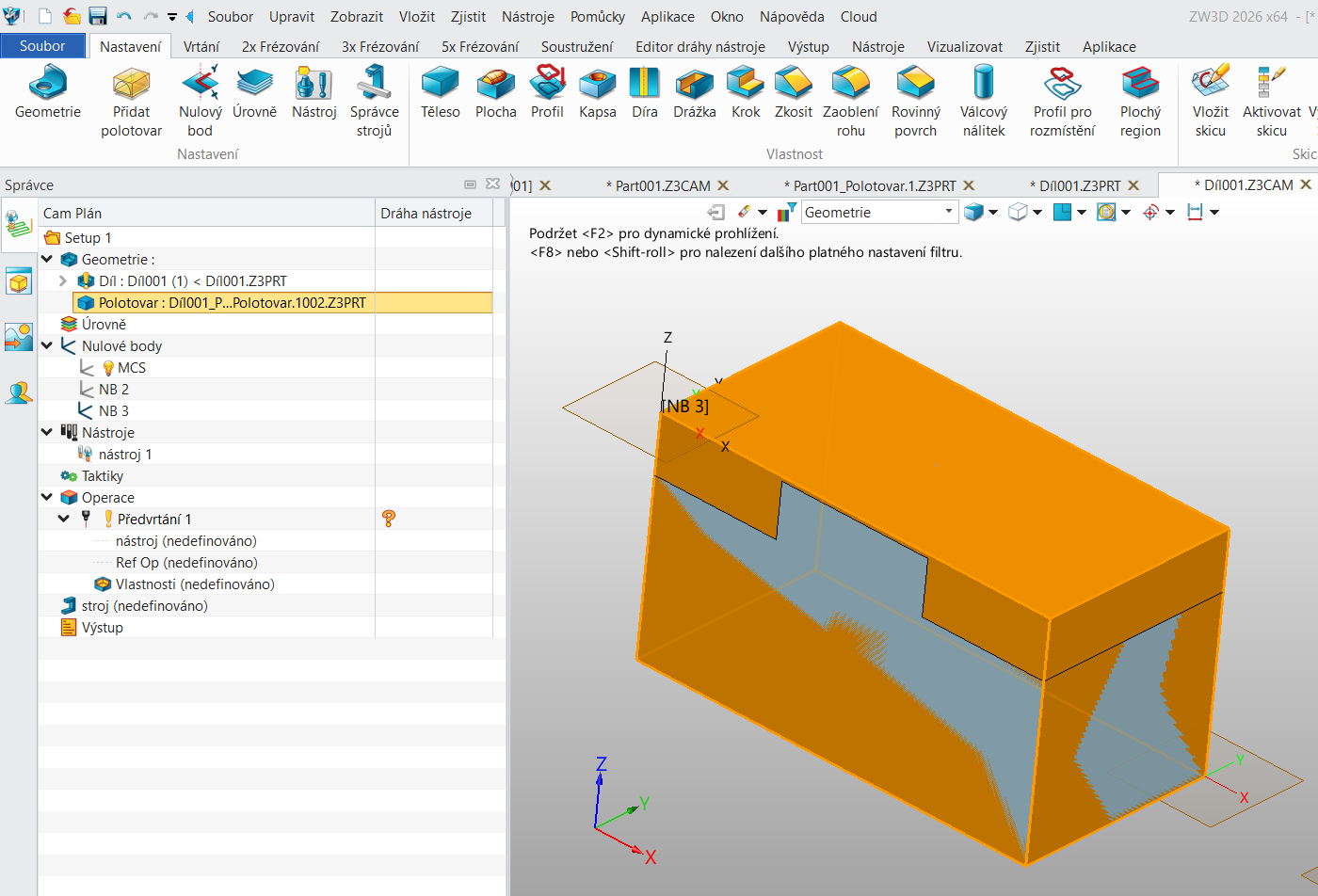

4. Nulový bod se propíše do seznamu v CAM plánu.



Nulový bod lze takto umístit i na hranu polotovaru.

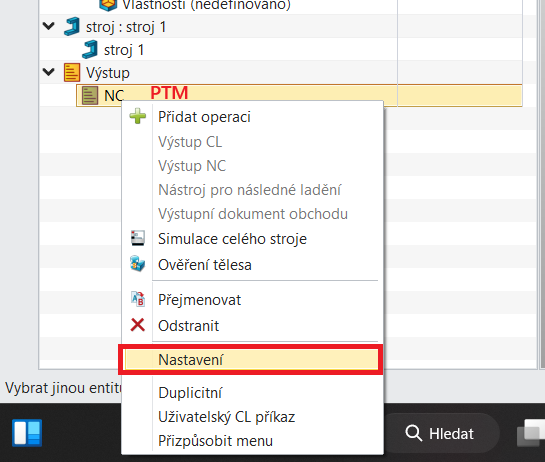

5. Pomocí PTM klikněte na výstup NC kódu a zvolte Nastavení.

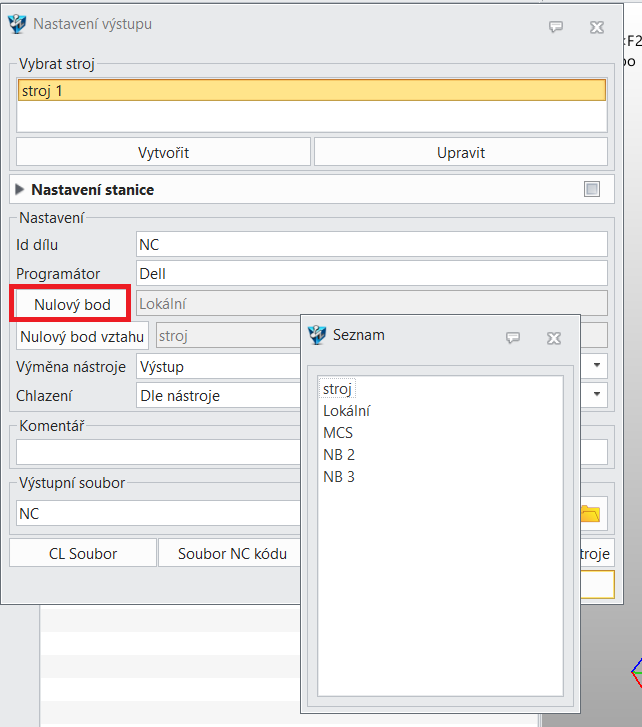

6. V nastavení výstupu klikněte na Nulový bod a zvolte nulový bod, kterému se mají souřadnice programu vztahovat.



POZNÁMKA: V případě, že byste chtěli mít v rámci jednoho NC programu více nulových bodů, je třeba zvolit Lokální a nastavit G53 - G59 funkce pro každý nulový bod.
