Přidání nástroje v ZW3D CAM

Přidání nástroje

Nástroj můžete přidat vícero způsoby:

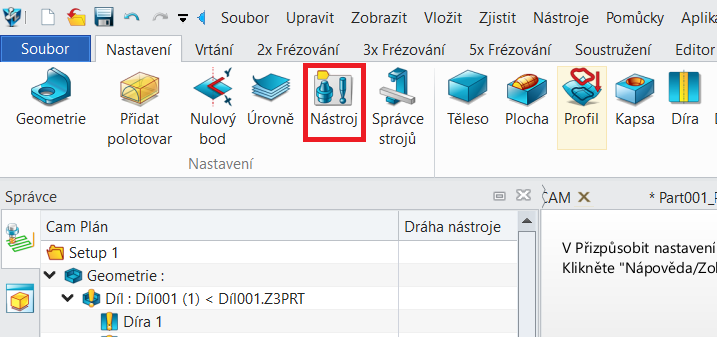

1A. Přes ribbon menu.

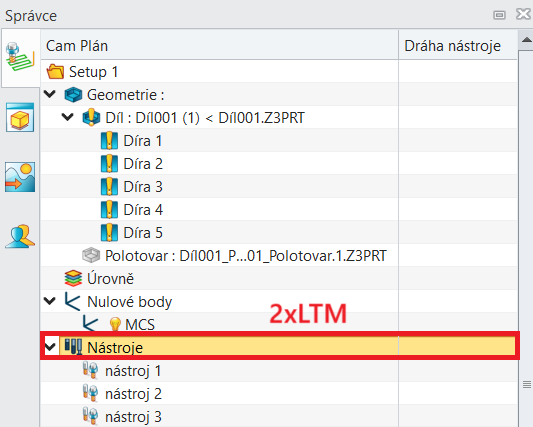

1B. Ve stromě CAM plánu dvojklikem na Nástroje.

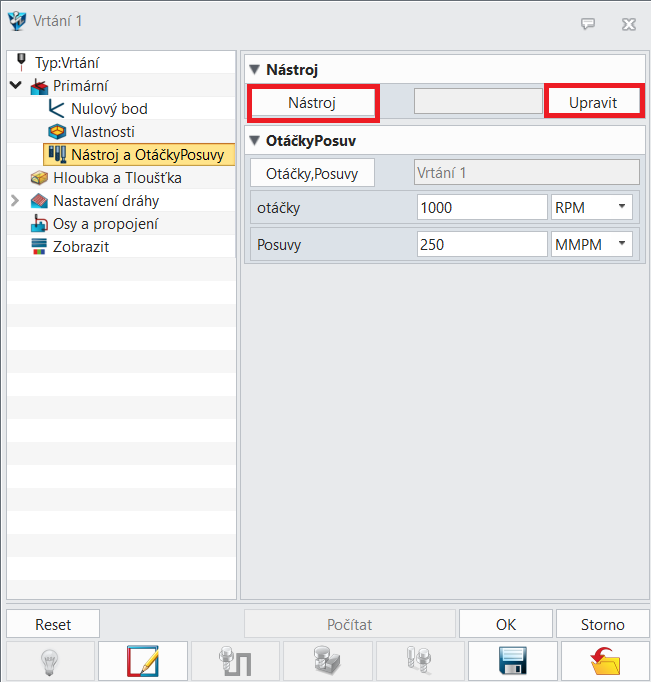

1C. Přímo uprostřed operace. Pokud kliknete na Nástroj, můžete přidat z již založeného nástroje (pomocí prvních dvou bodů). Pokud jej budete chtít nově založit, klikněte na Upravit.

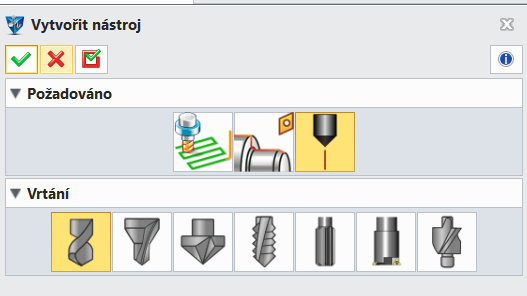

2. V okně Vytvořit nástroj vyberte druh operace (frézování, soustružení, vrtání) a typ nástroje.

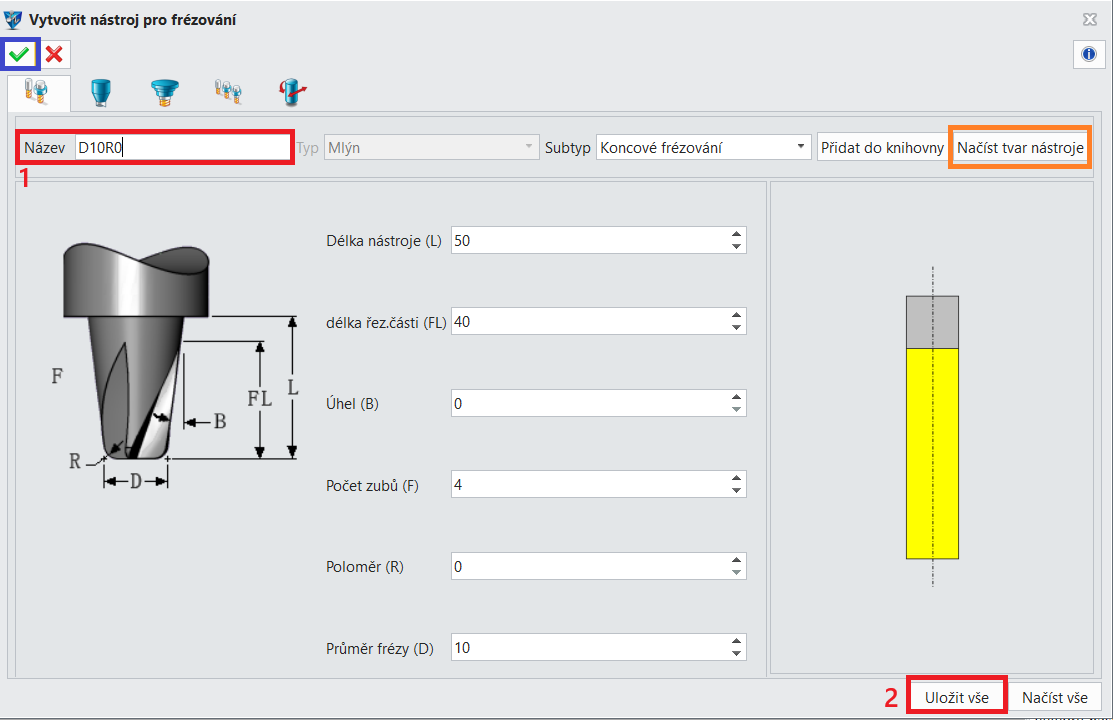

3A. V případě, že chcete přidat nový nástroj do knihovny, pojmenujte nástroj. Definujte jednotlivé rozměry a zvolte Uložit vše. Je nutno, abyste ZW3D otevřeli jako správce.

3B. Pokud chcete načíst existující nástroj z knihovny, zvolte Načíst tvar nástroje.

3C. V případě, že chcete nástroj pouze přidat k operaci, zvolte symbol zelené fajfky.
