Operace soustružení v ZW3D CAM

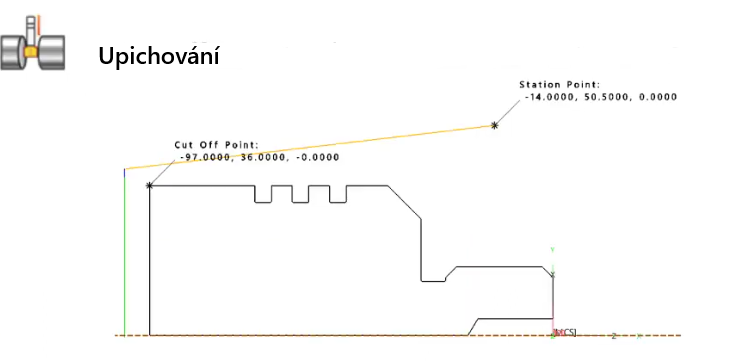

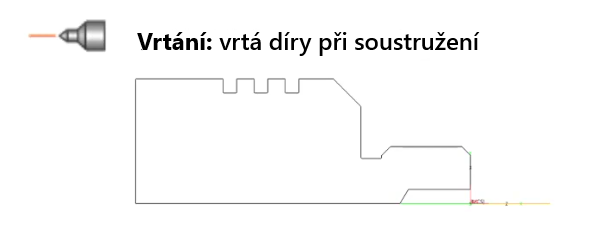

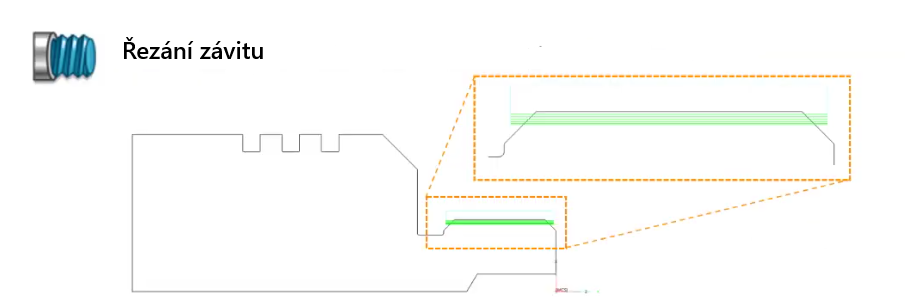

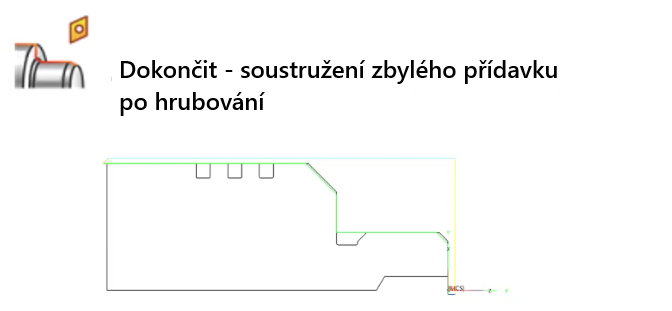

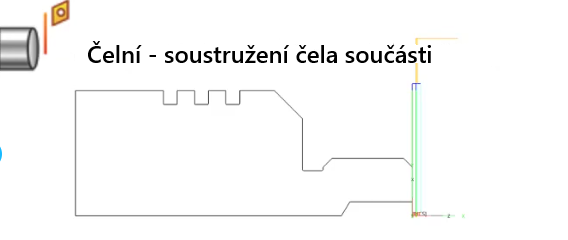

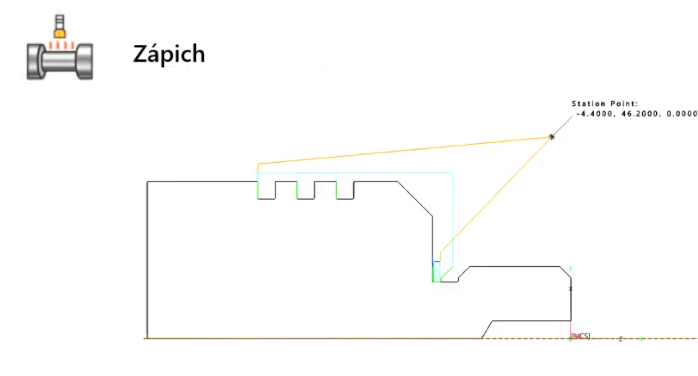

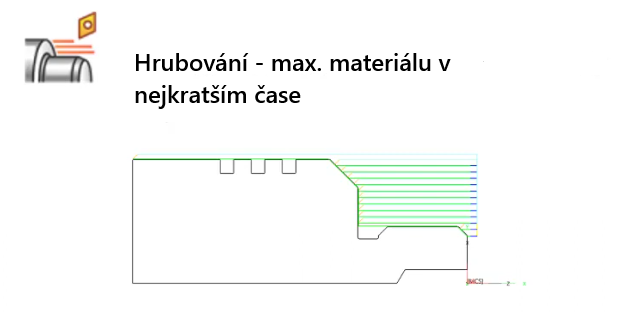

Druhy soustružnických operací v ZW3D CAM

Příprava rotační součásti v CAM modulu

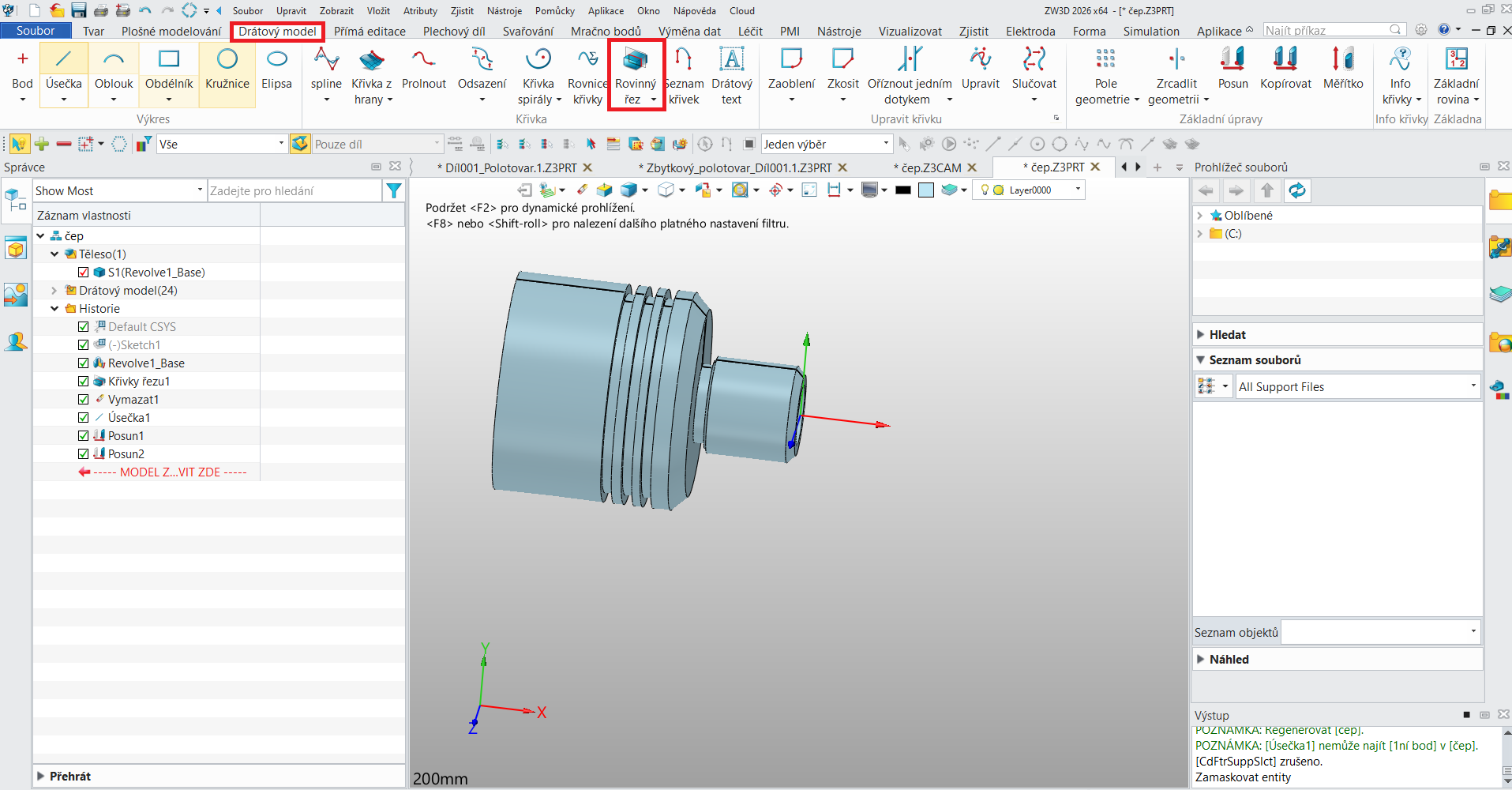

1. Nejprve je potřeba upravit hotový model součásti, tak aby se dal použít pro CAM modul. Na kartě Drátový model klikněte na funkci Rovinný řez.

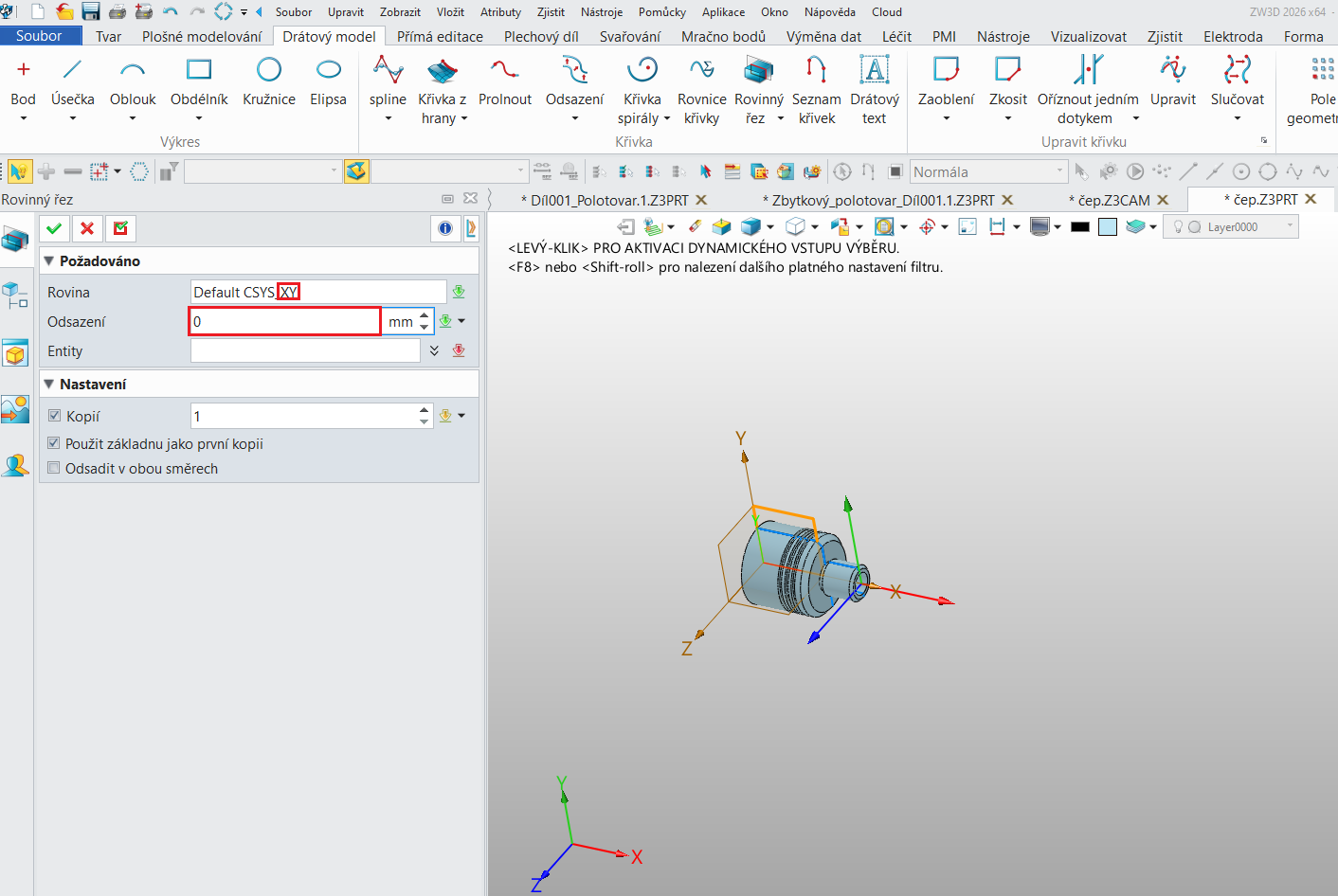

2. Zvolte řez XY rovinou a odsazení na hodnotě 0. Potvrďte zelenou fajfkou.

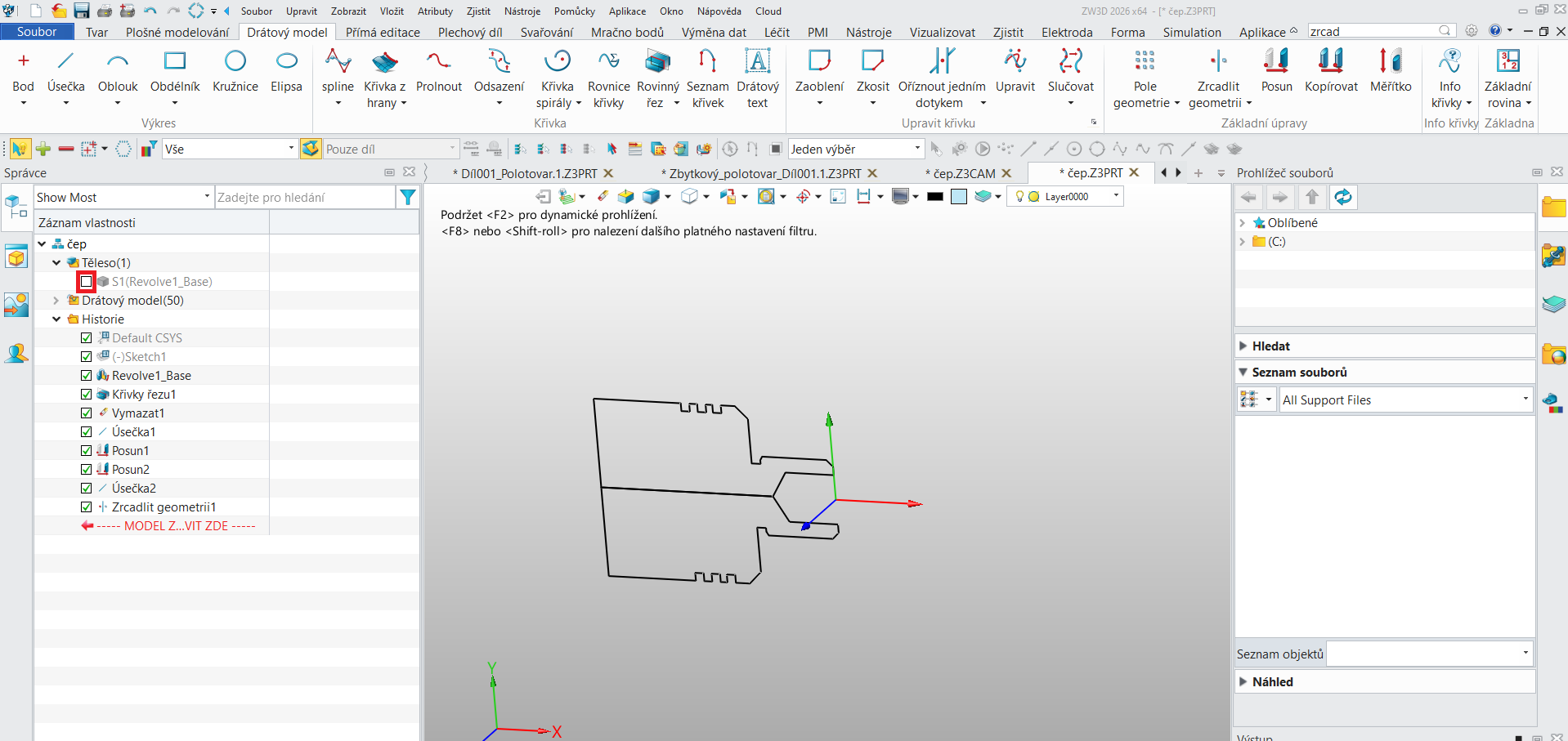

3. Zrušte zaškrtnutí u tělesa. Tím zmizí veškerý objem modelu a uvidíte pouze křivku řezu z předešlého bodu 2.

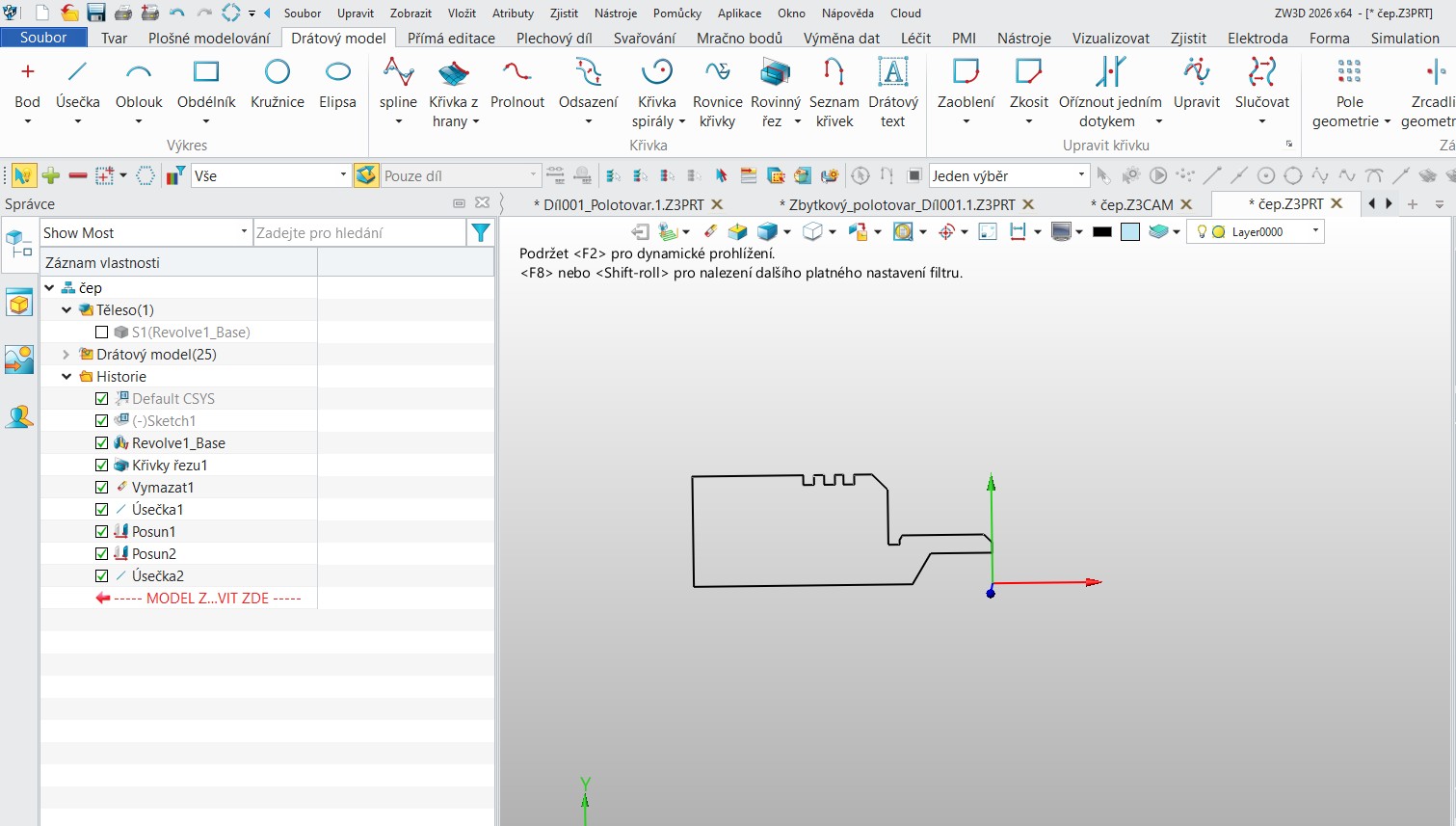

4. Pro soustružení je zapotřebí pouze polovina obrysu rotační součásti. Proto polovinu pomocí označení a DELETE vymažte. Aby byl profil uzavřený, dokreslete osu pomocí funkce Úsečka na kartě Drátový model.

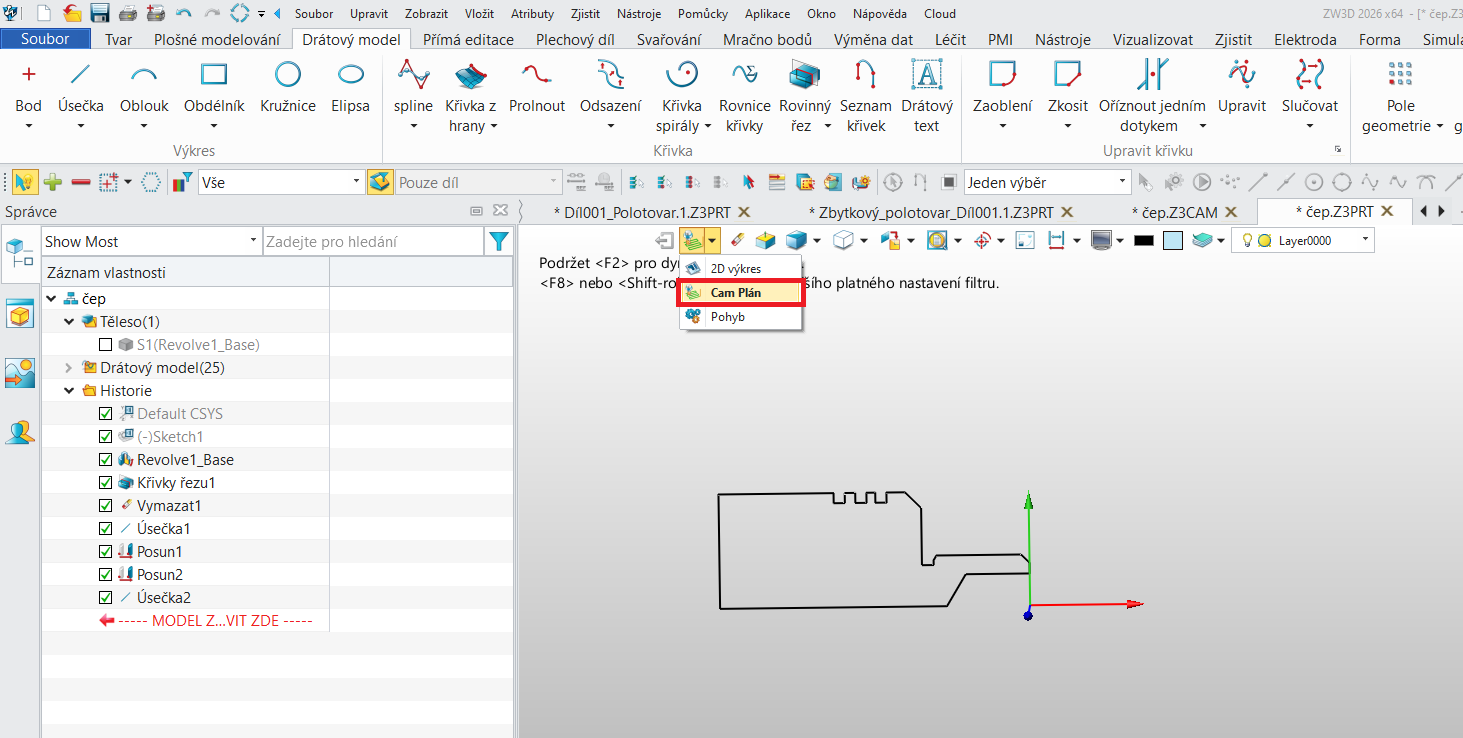

5. Nyní je díl připraven pro CAM modul, založte si tedy CAM plán.

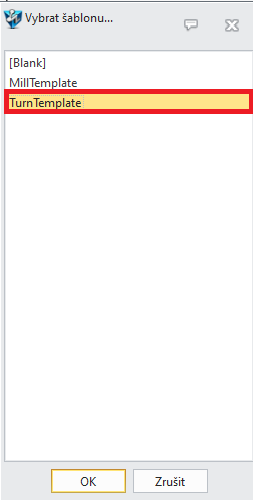

6. Vyberte výchozí šablonu pro soustružení (TurnTemplate).

Přidání profilu kontury

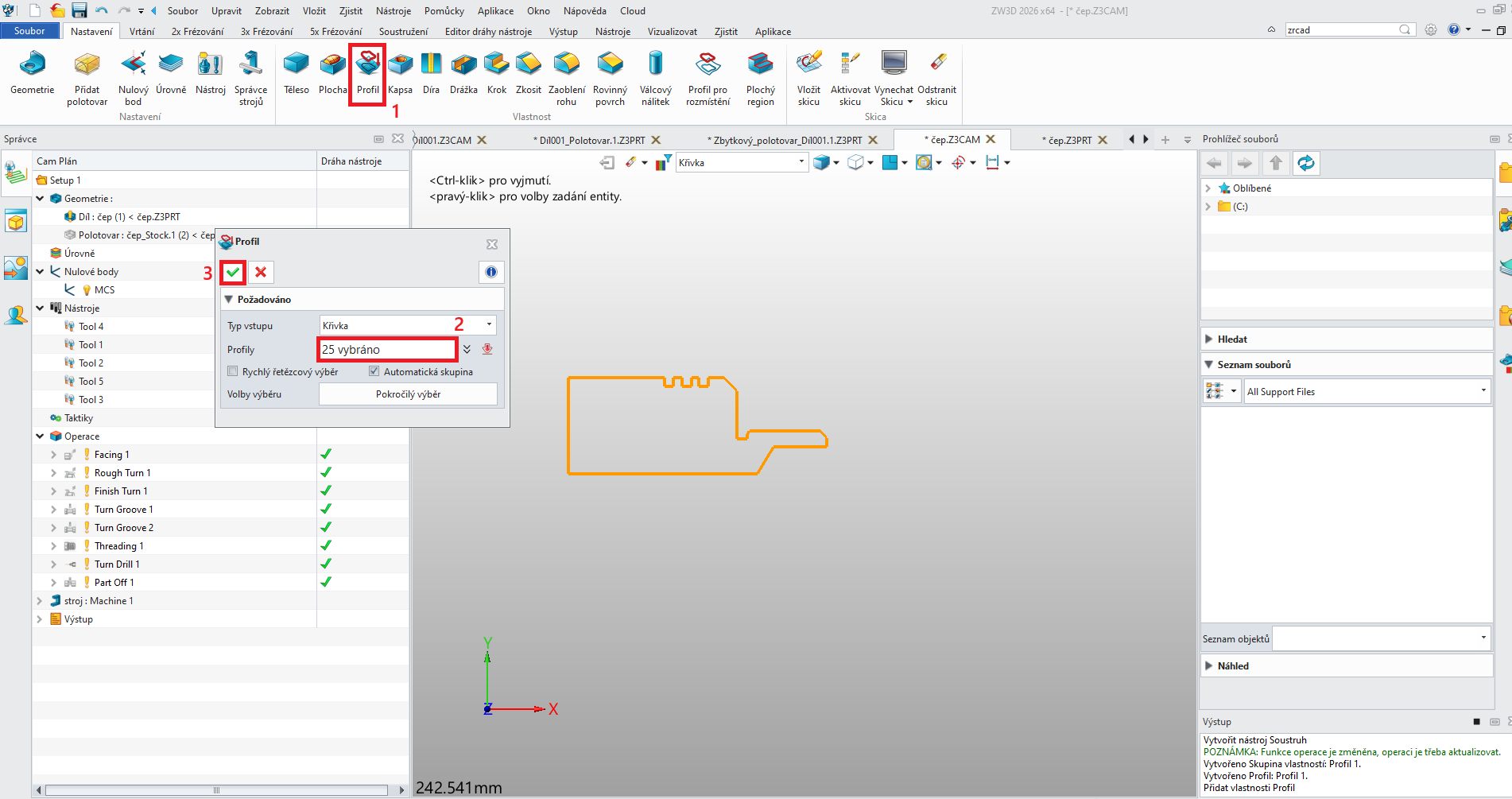

1. Pro přidání kontury profilu klikněte na kartě Nastavení na Profil, vyberte konturu obráběné součásti a potvrďte zelenou fajfkou.

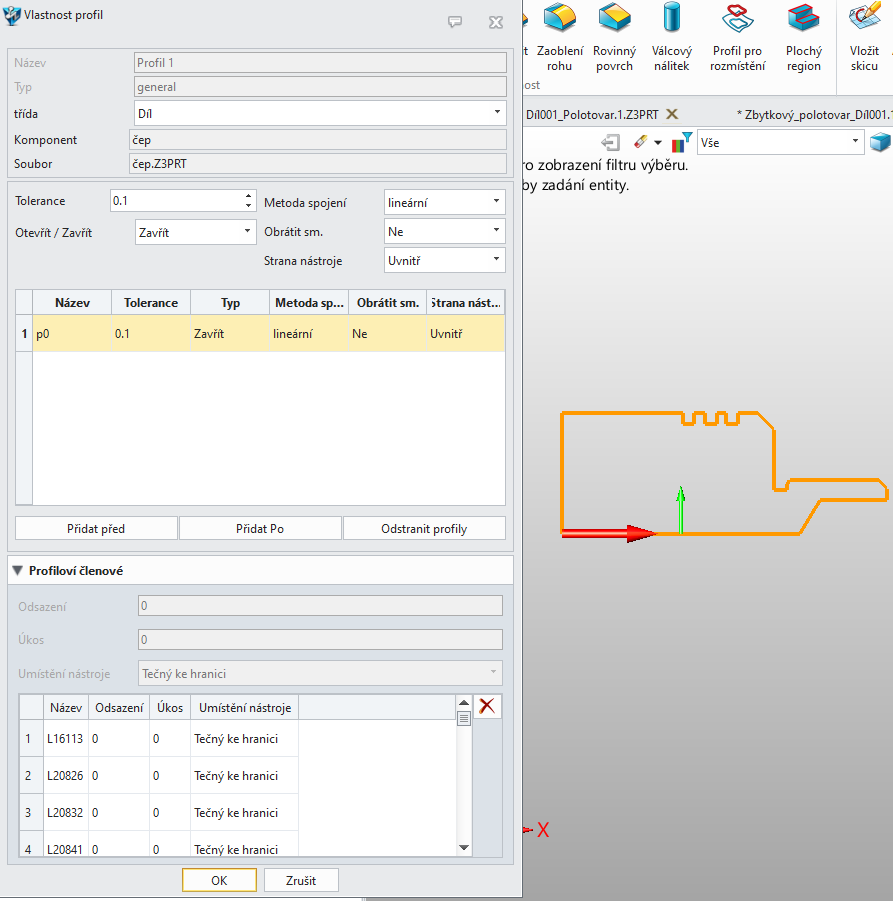

2. Zobrazí se okno nastavení vybraného profilu. Pokud je kontura otevřená, je důležité, aby šipka kontury směřovala proti směru hodinových ručiček. Nakonec potvrďte zelenou fajfkou.

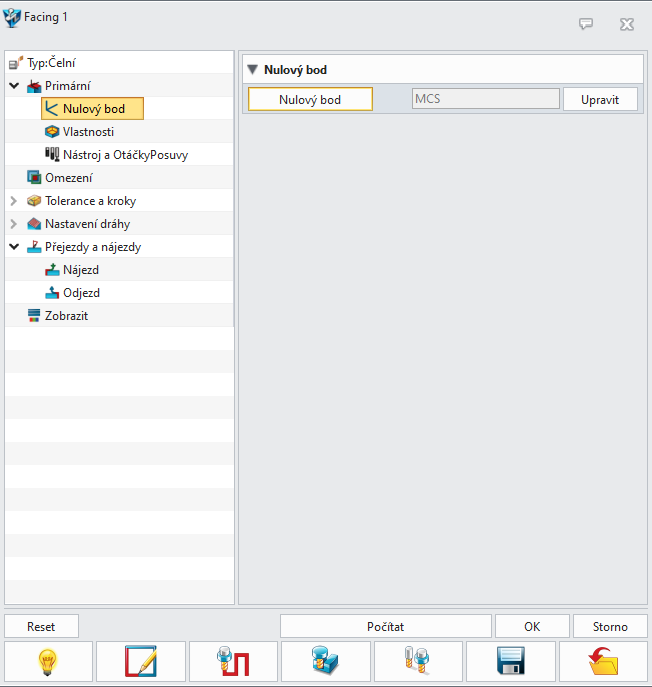

Nulový bod

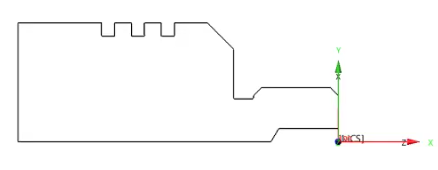

Nulový bod je ideální nastavit už v CAD prostředí. Zde je zapotřebí, aby osa x souhlasila s rotační osou (v CAM prostředí se pak změní na osu z) a počátek souřadného systému byl na pravém okraji součásti (víz obr.)



Pro přidání nulového bodu v CAM prostředí (nedoporučeno) následujte tento návod.

Polotovar

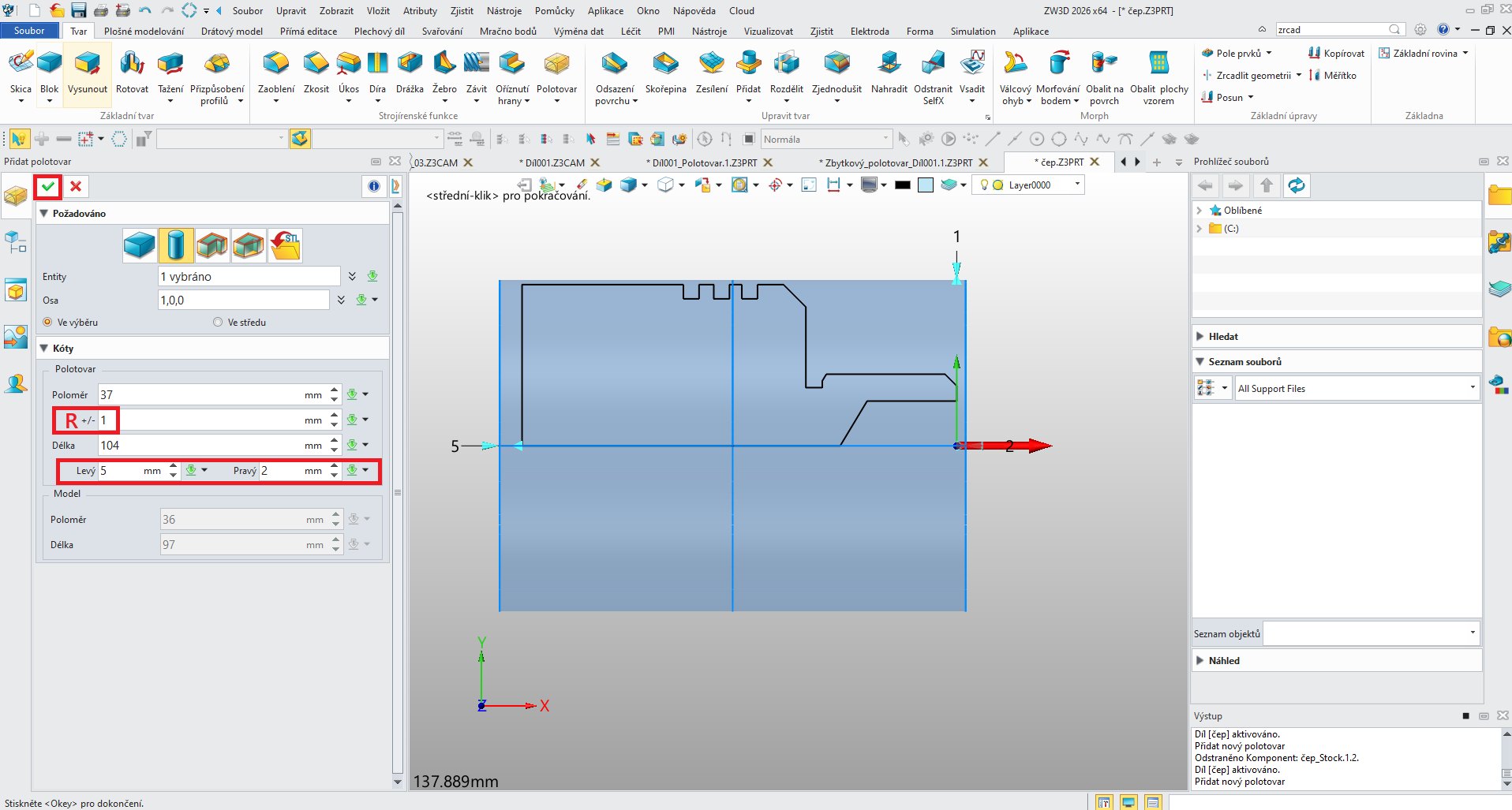

Definujte přídavky válcového polotovaru.

Vlastnosti

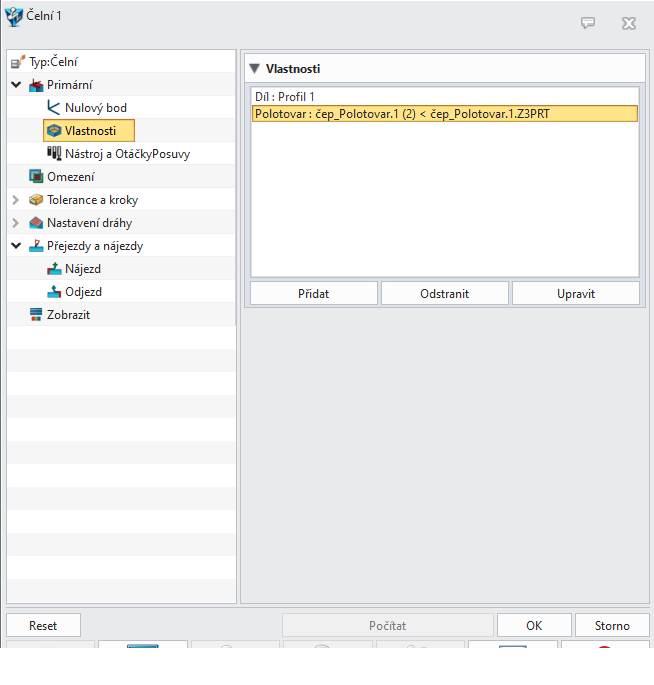

Vždy označte profil kontury, v případě hrubování je vhodné označit i polotovar.

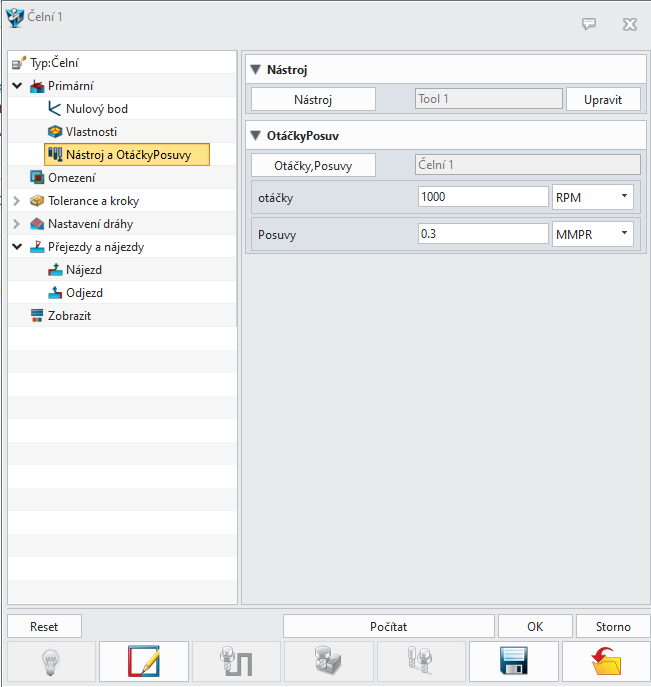

Nástroj a OtáčkyPosuvy

Návod pro přidání nástroje zde. Dále zvolte hodnotu otáček a posuvu.

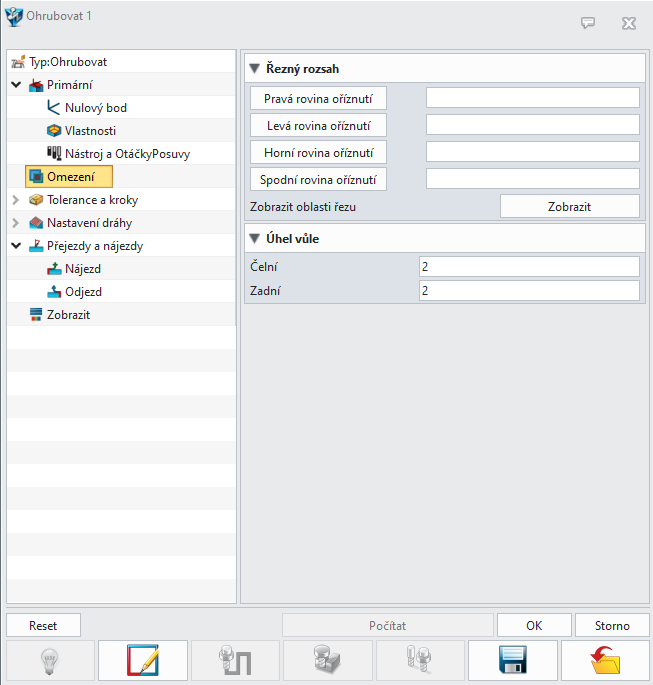

Omezení

Nastavení limitů soustružení.

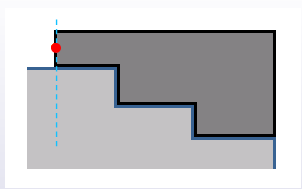

Pravá rovina oříznutí - Omezení intervalu soustružení z pravé strany.



Levá rovina oříznutí - Omezení intervalu soustružení z levé strany.

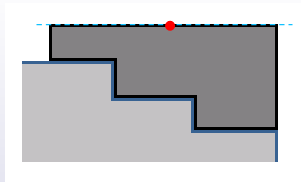

Horní rovina oříznutí - Omezení intervalu soustružení z pohledu horního průměru.



Spodní rovina oříznutí - Omezení intervalu soustružení z pohledu dolního průměru.

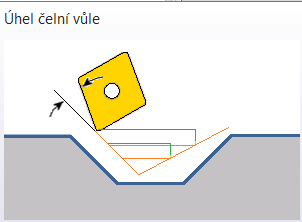

Úhel čelní vůle - Limitní úhel při soustružení kontury mezi hlavním břitem destičky nože a konturou.

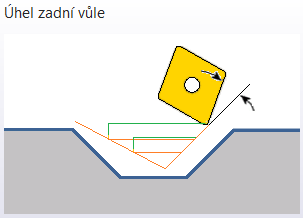

Úhel zadní vůle - Limitní úhel při soustružení kontury mezi vedlejším břitem destičky nože a konturou.

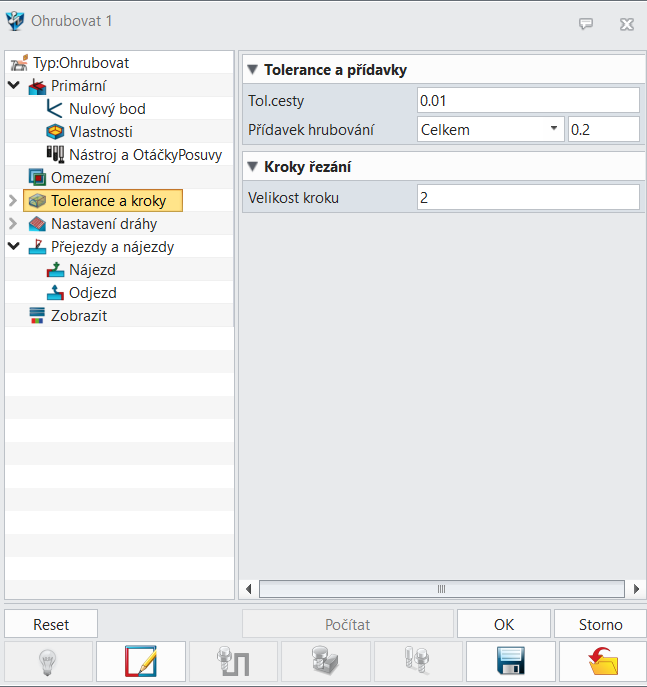

Tolerance a kroky

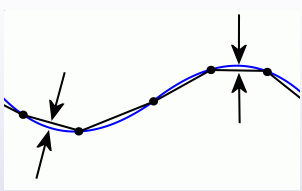

Tol. cesty Tolerance výpočtu dráhy CAM softwaru oproti obráběnému modelu.



Přídavek hrubování - Přídavek pro další obrábění (z pravidla na čisto). Možno volit stejnou hodnotu v obou směrech (radiální i axiální) - Celkem.

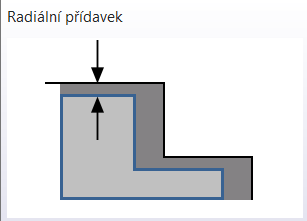

Pokud chcete zadat přídavek v radiálním a axiálním směru zvlášť - Radiální.

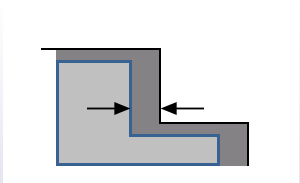

Naskočí pak také možnost volby axiálního přídavku.



Velikost kroku - Velikost úběru.

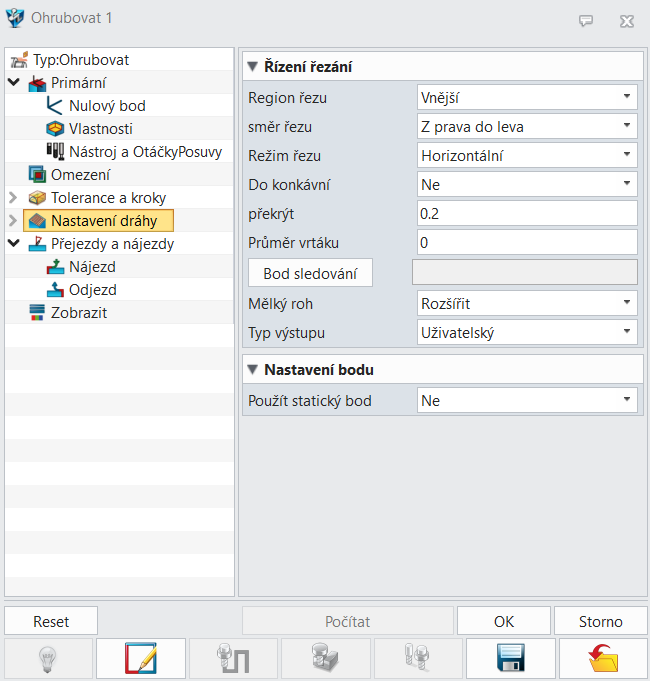

Nastavení dráhy

Obecné parametry pro nastavení dráhy soustružení.


Region řezu - Volba mezi vnějším nebo vnitřním soustružením.

směr řezu - Směr obrábění - typicky z prava do leva.


Režim řezu Určuje směr úběru soustružení:

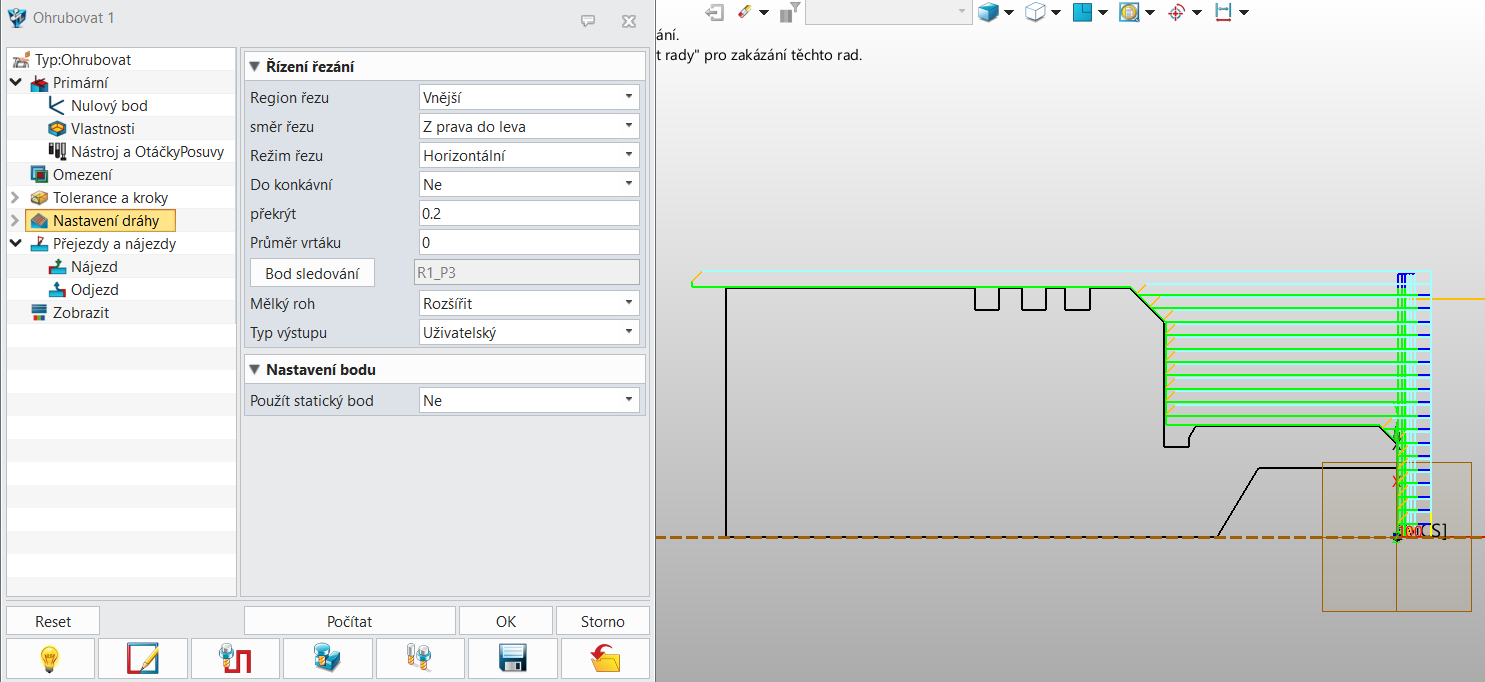

Horizontální -

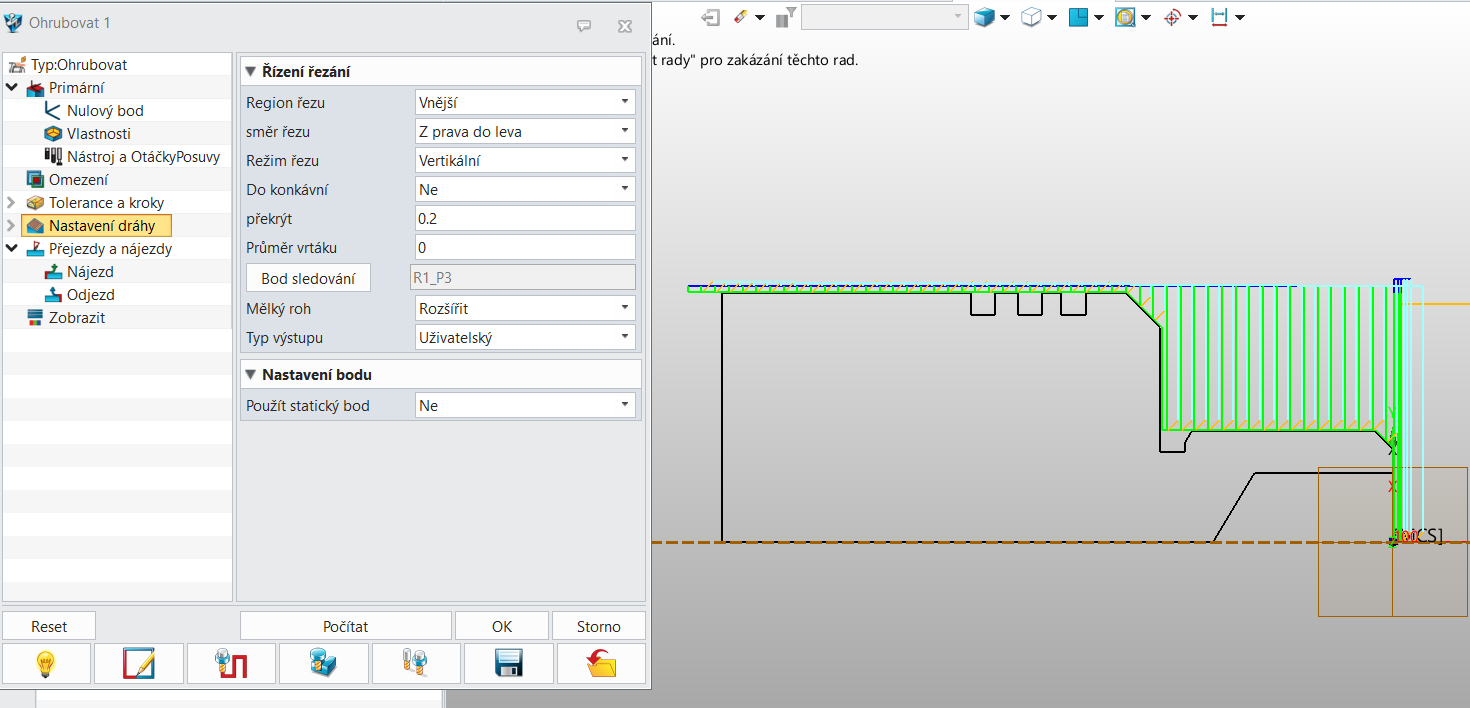

Vertikální -

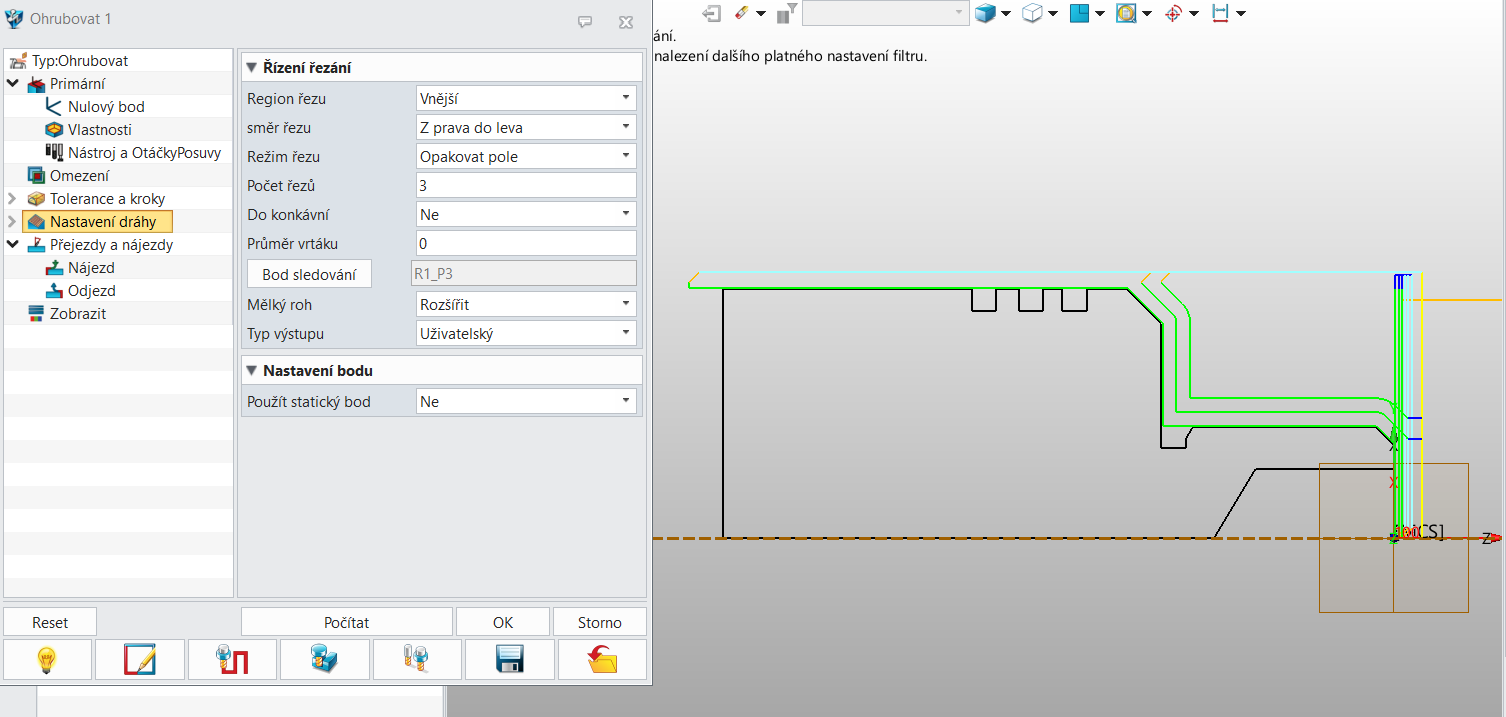

Opakovat pole - Dráhy odsazené od kontury profilu



Do konkávní - Rozhodněte, zda se má obrábět konkávní (drážkové) kontury.

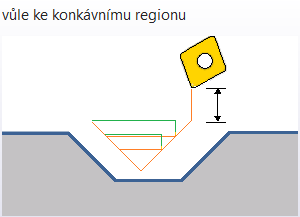

Vůle - V případě, že zaškrtnete možnost soustružení Konkávní plochy, můžete zvolit hodnotu odsazení od kontury.



Průměr vrtáku - V případě vnitřního soustružení, kdy už je předvrtaná díra, zadejte zde její průměr.



Bod sledování - Bod, ke kterému se vztahuje dráha nástroje.

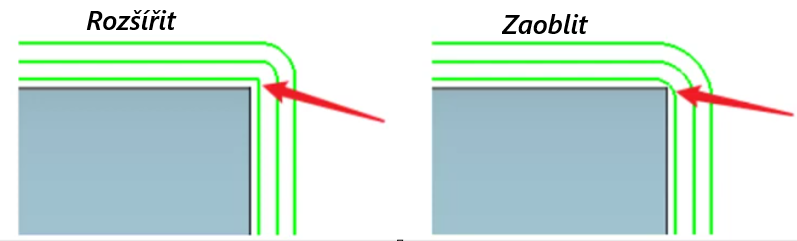

Mělký roh - Možnost soustružení rohu. Funkce Rozšířit udělá roh ostrý, přesně podle hrany. Funkce Zaoblit hladký oblouček pro hladší chod a šetření nástroje.



Typ výstupu -

V případě, že zvolíte Uživatelský, CAM vypíše každý pohyb nástroje zvlášť.


V případě, že zvolíte Cyklus, pak CAM místo jednotlivých pohybů použije pevné cykly CNC řídícího systému.


Použít statický bod -

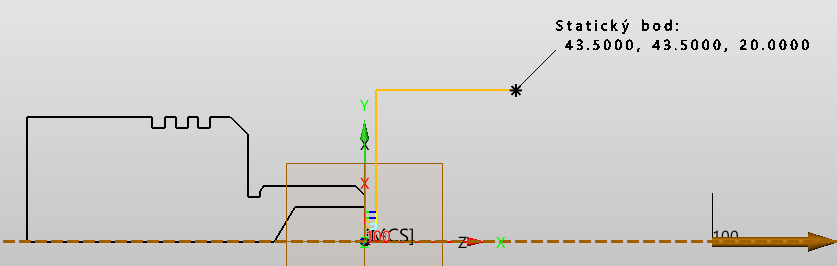

Statický bod znamená pevnými souřadnicemi bod v prostoru, odkud a kam se bude nástroj navádět.

V případě, že zvolíte Ne, bod se automaticky zvolí před čelo soustružené součásti.

V případě, že zvolíte Ano a kliknete na políčko Statický bod můžete statický bod zadat buď pomocí myši nebo zadáním souřadnic bodu.



U typu přibližovacího a odjezdového pohybu zvolte zda se má k obrobku přibližovat/odjíždět nejdřív axiálně či radiálně.
