Editace importovaných plechových součástí

V ZW3D je možno upravovat naimportované soubory plechových dílů různých formátů, jak univerzálních (STEP nebo IGES nikoli STL), tak soubory vytvořené v jiných softwarech (IPT - Autodesk Inventor, SLDPRT - Solidworks, CATPart - Catia, PRT - NX, Creo aj.).

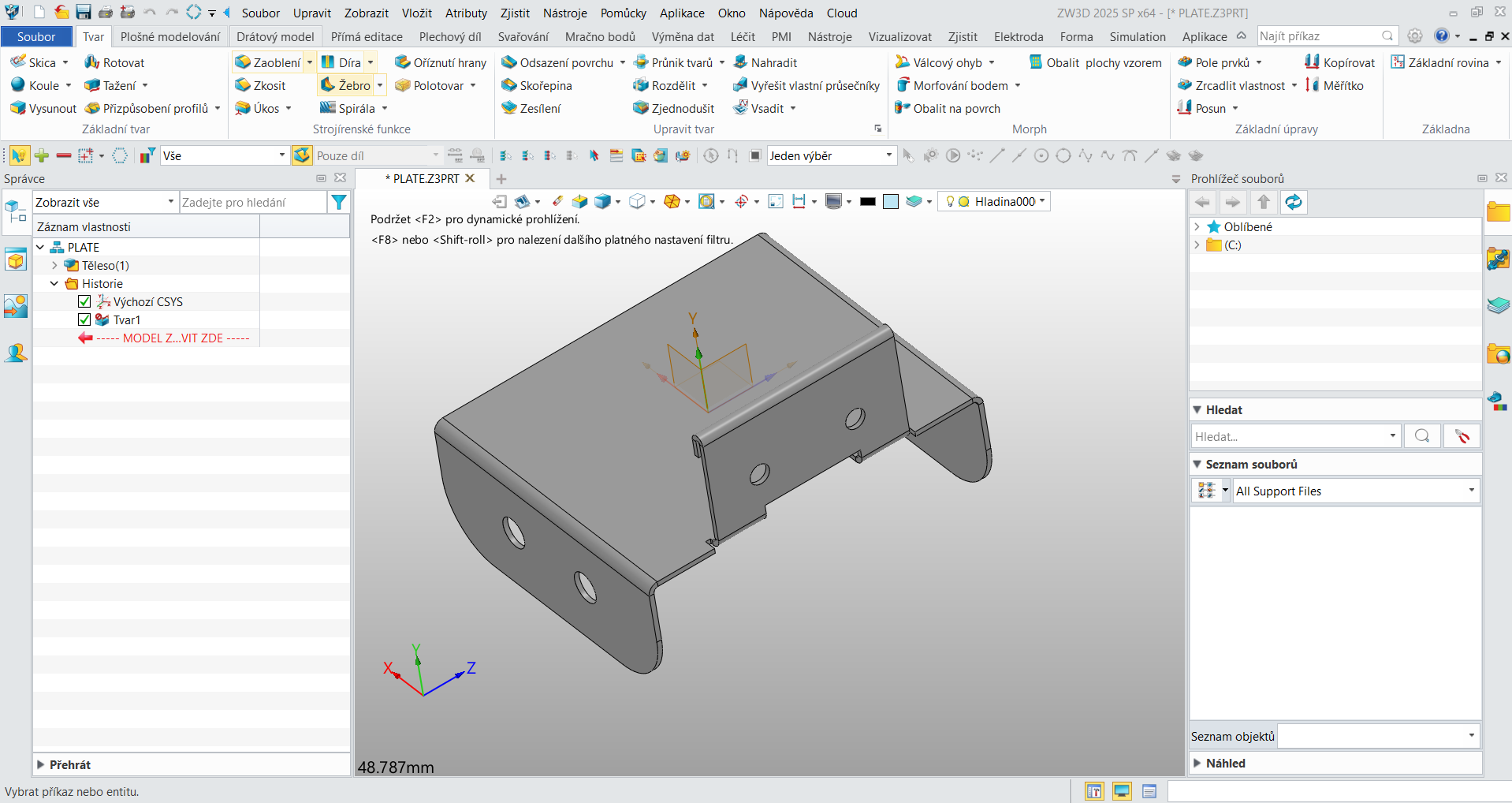

1. Naimportujte plechovou externí součást. Návod pro import zde.

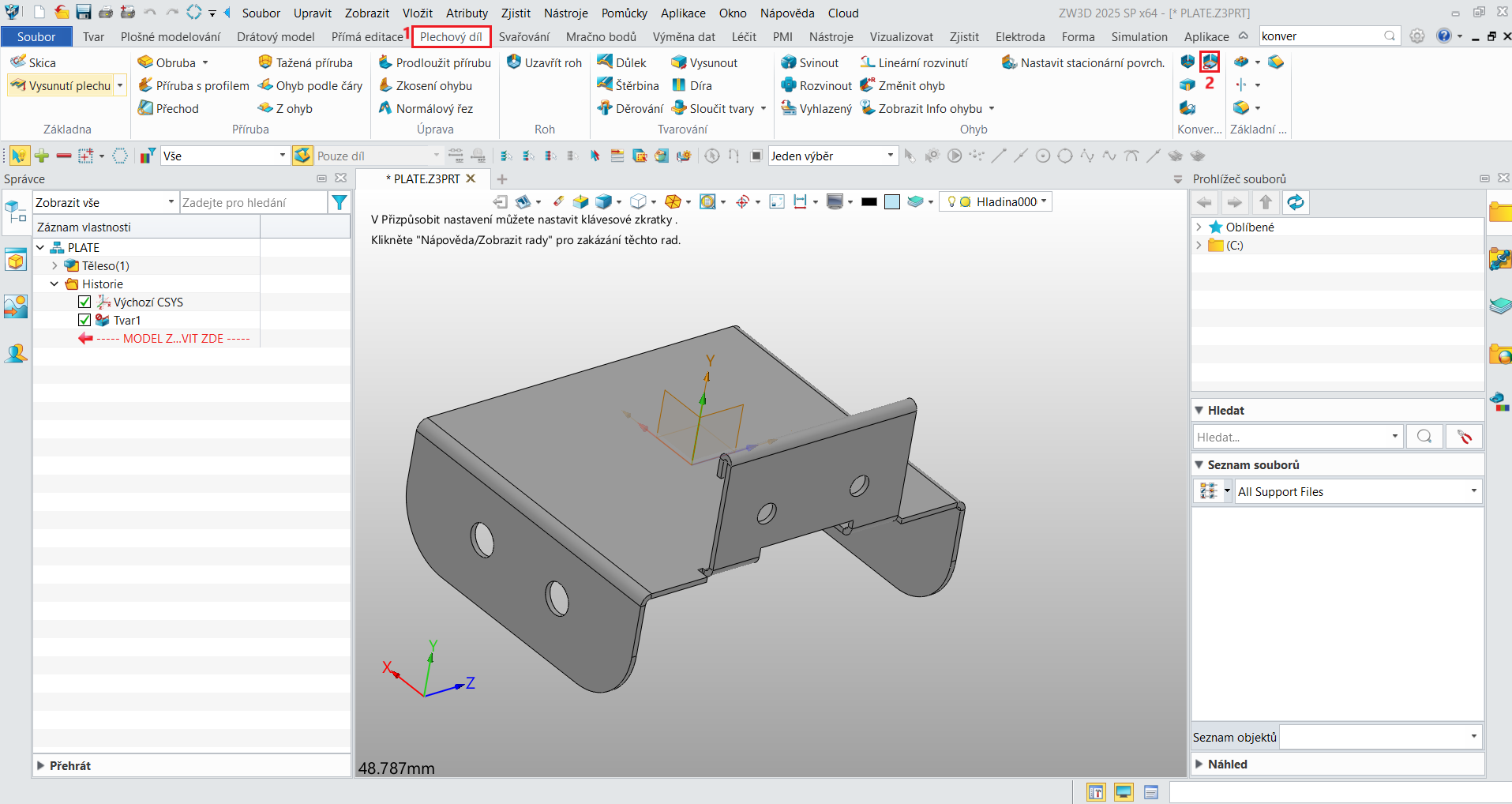

2. Překlikněte na kartu Plechový díl a dále ikonku pro Konvertovat na plechový díl.

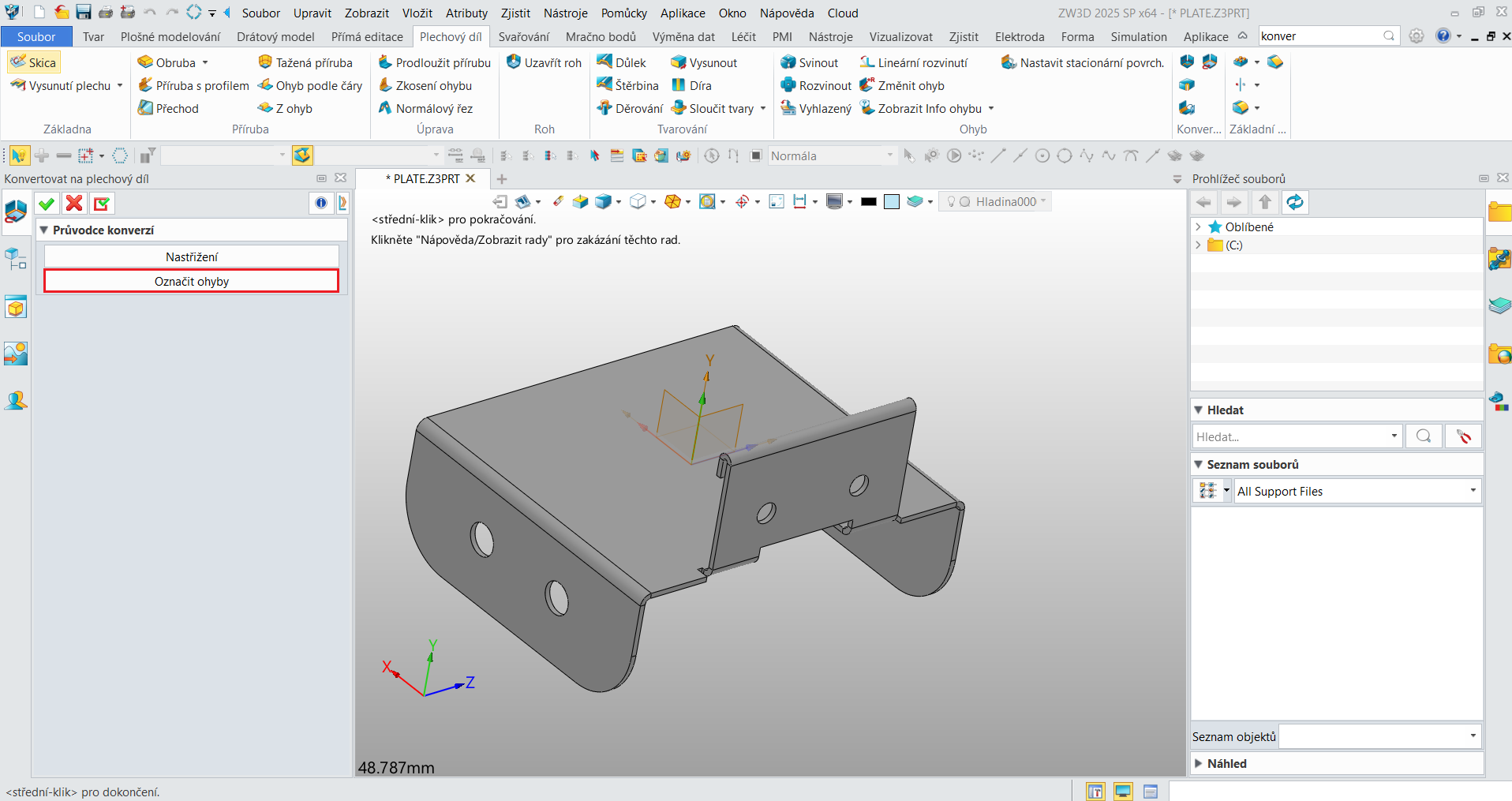

3. Klikněte na Označit ohyby

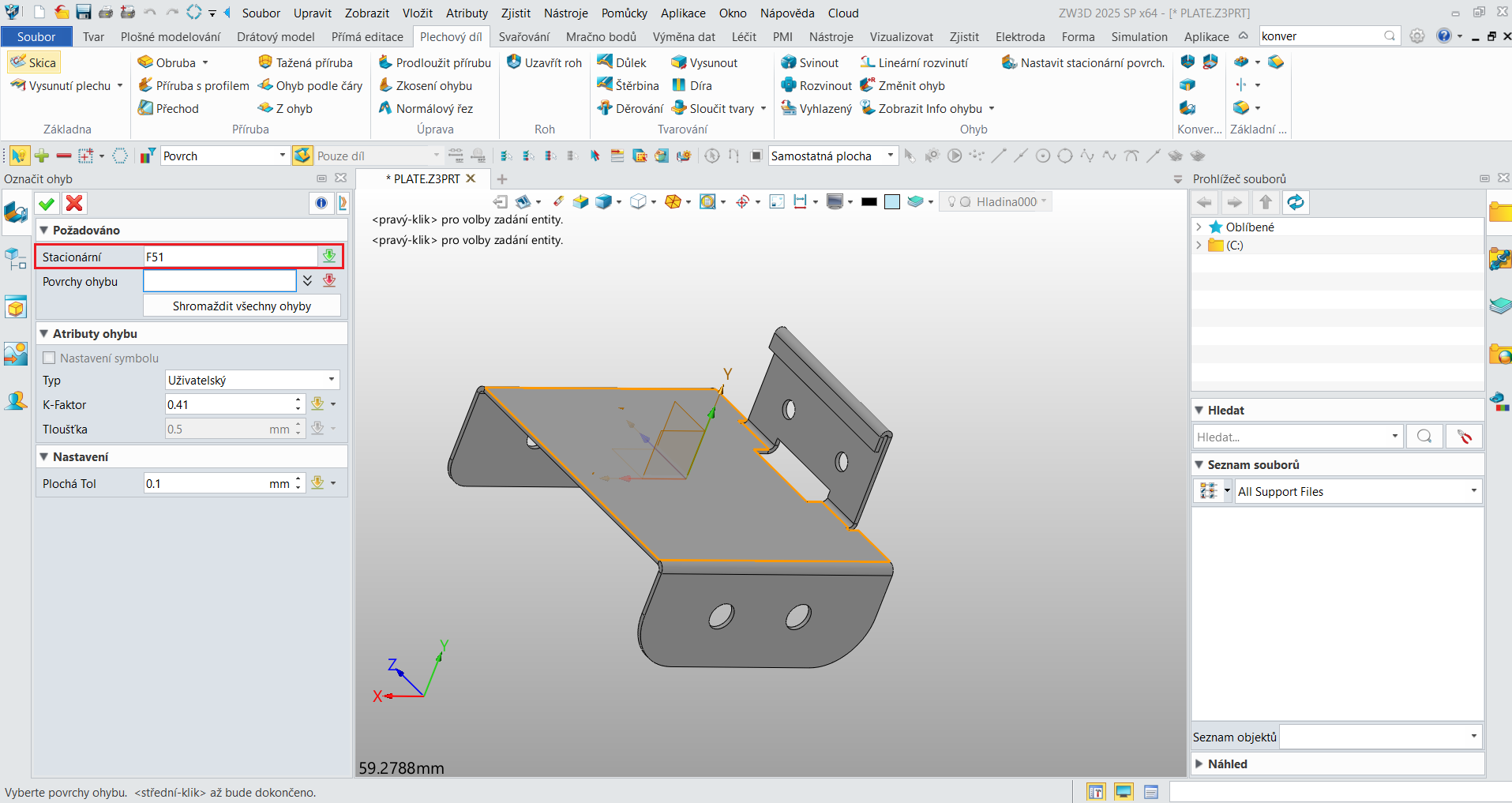

4. Nejprve označte stacionární plochu plechové součásti.

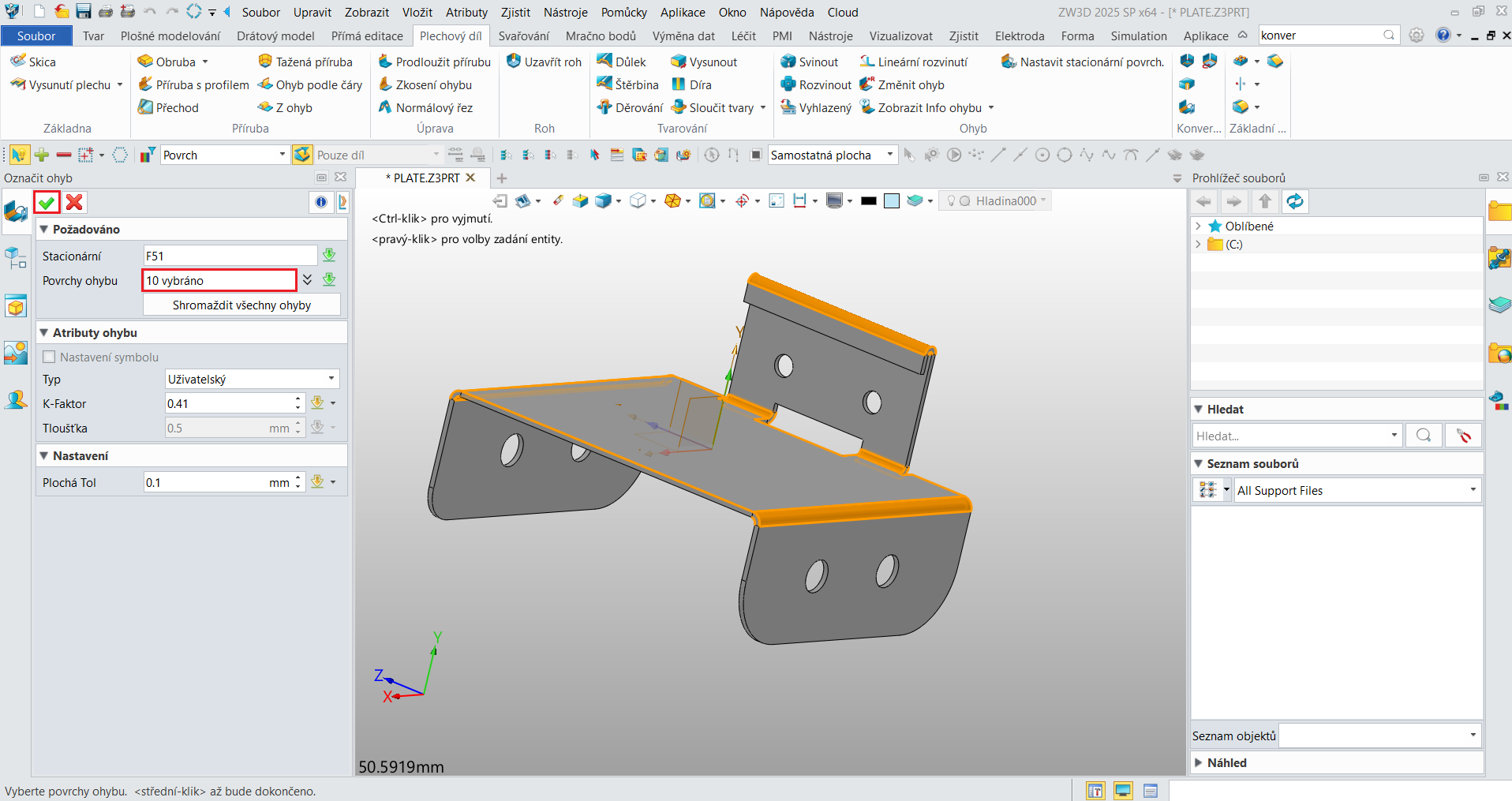

5. Dále označte všechny plochy ohybu, které díl obsahuje.

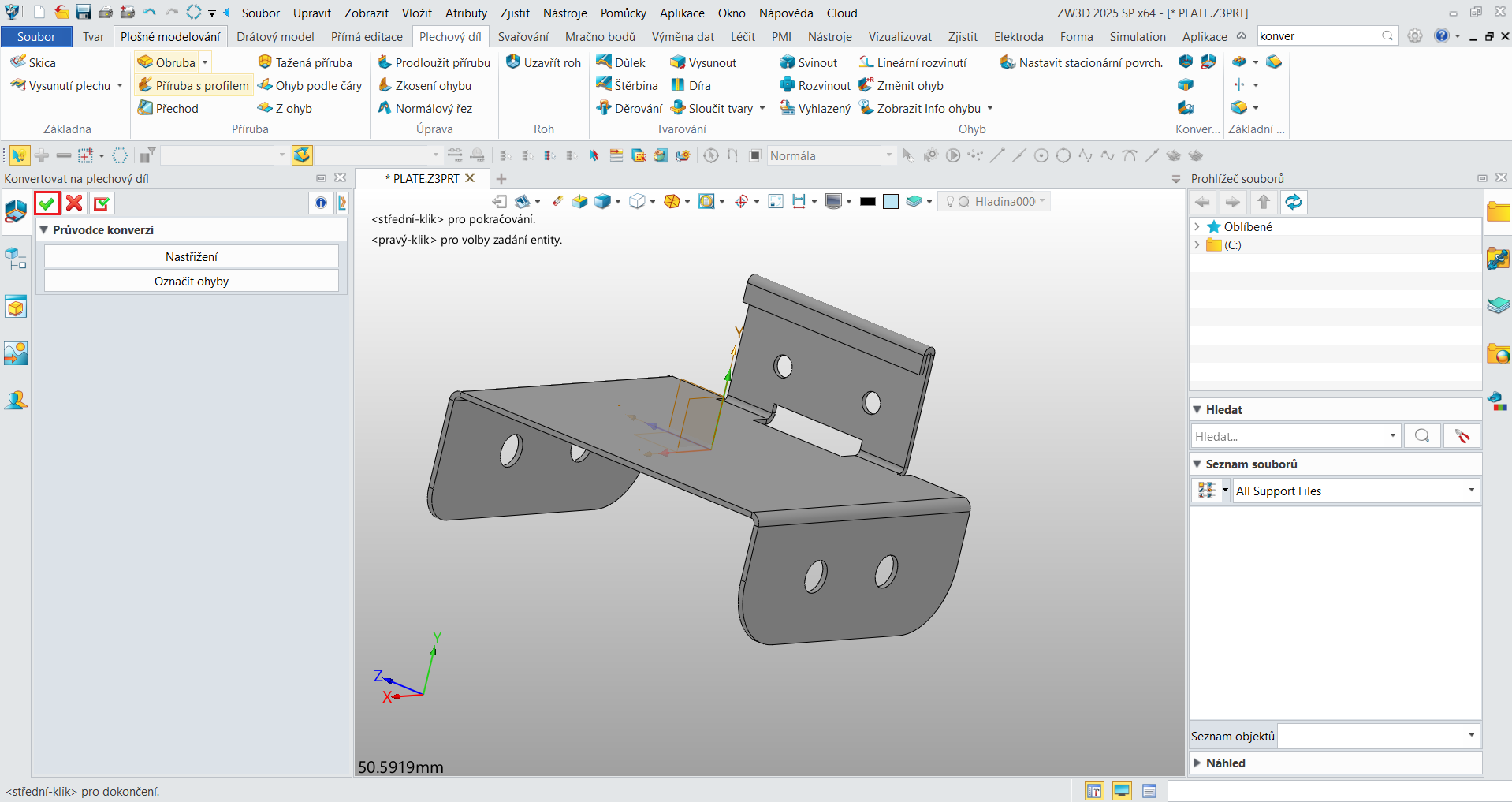

6. Dvakrát potvrďte zelenou fajfkou.

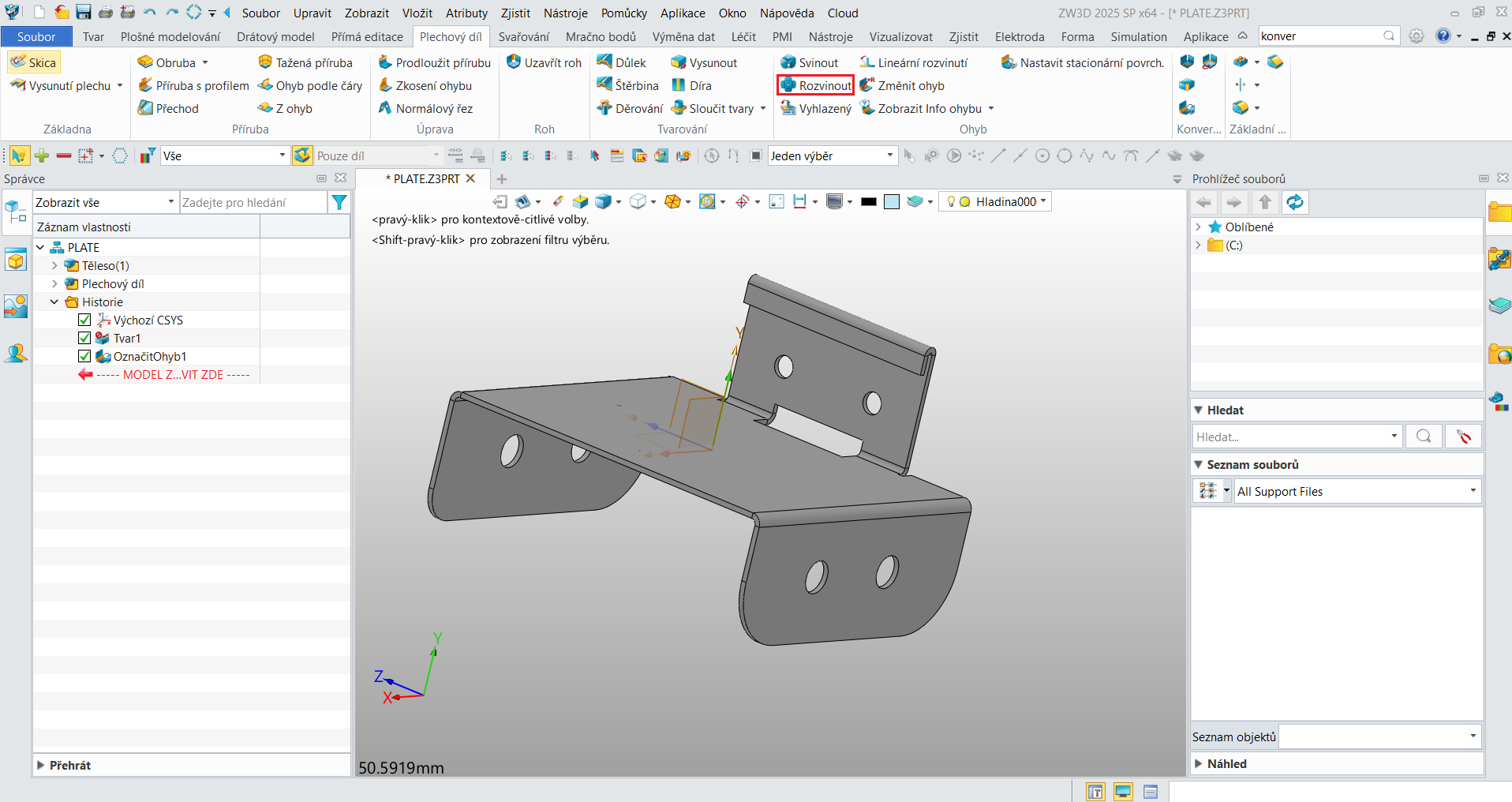

7. Nyní můžete zhotovit rozvin. Použijte funkci Rozvinout.

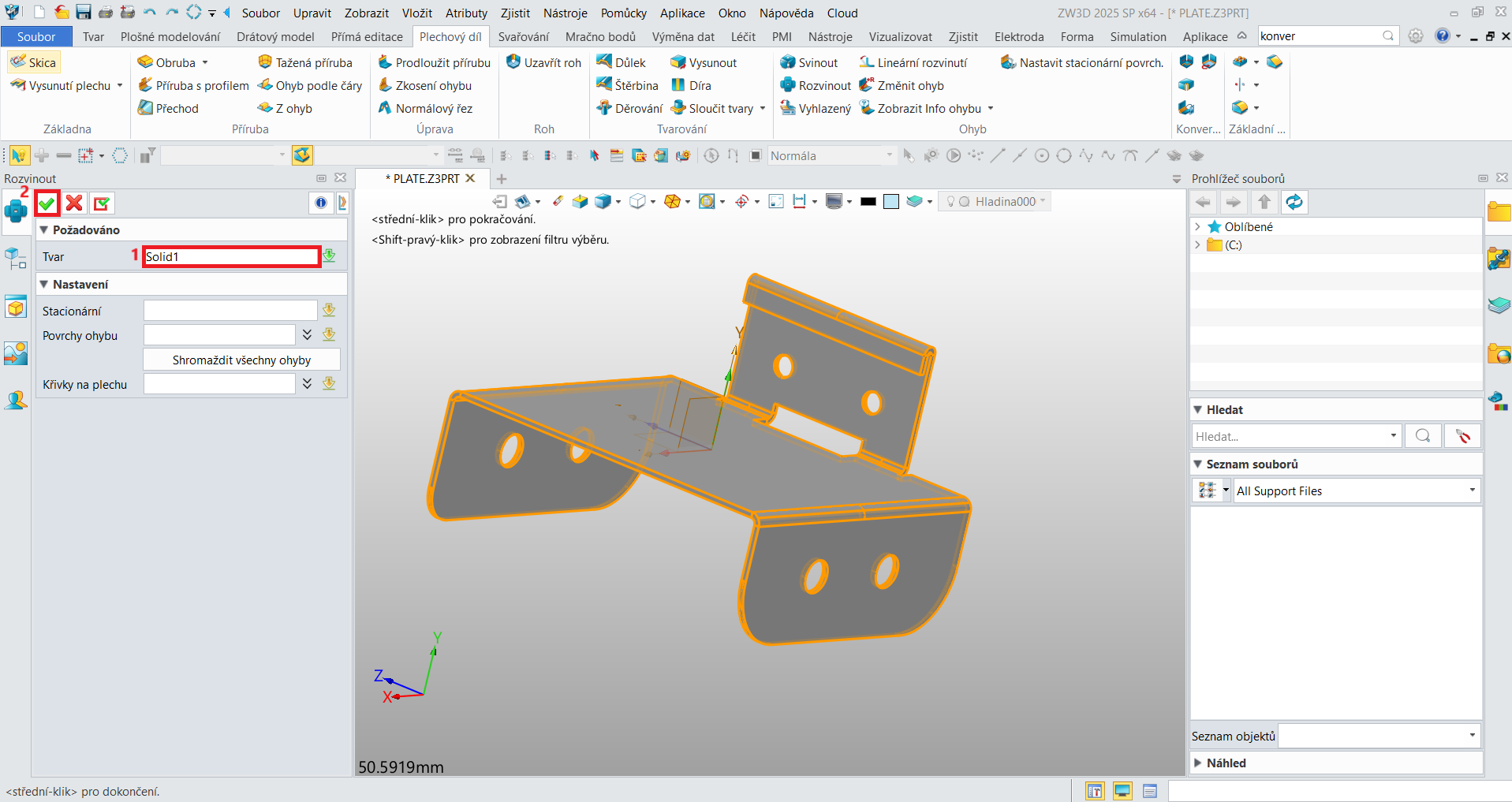

8. Označte celou součást.

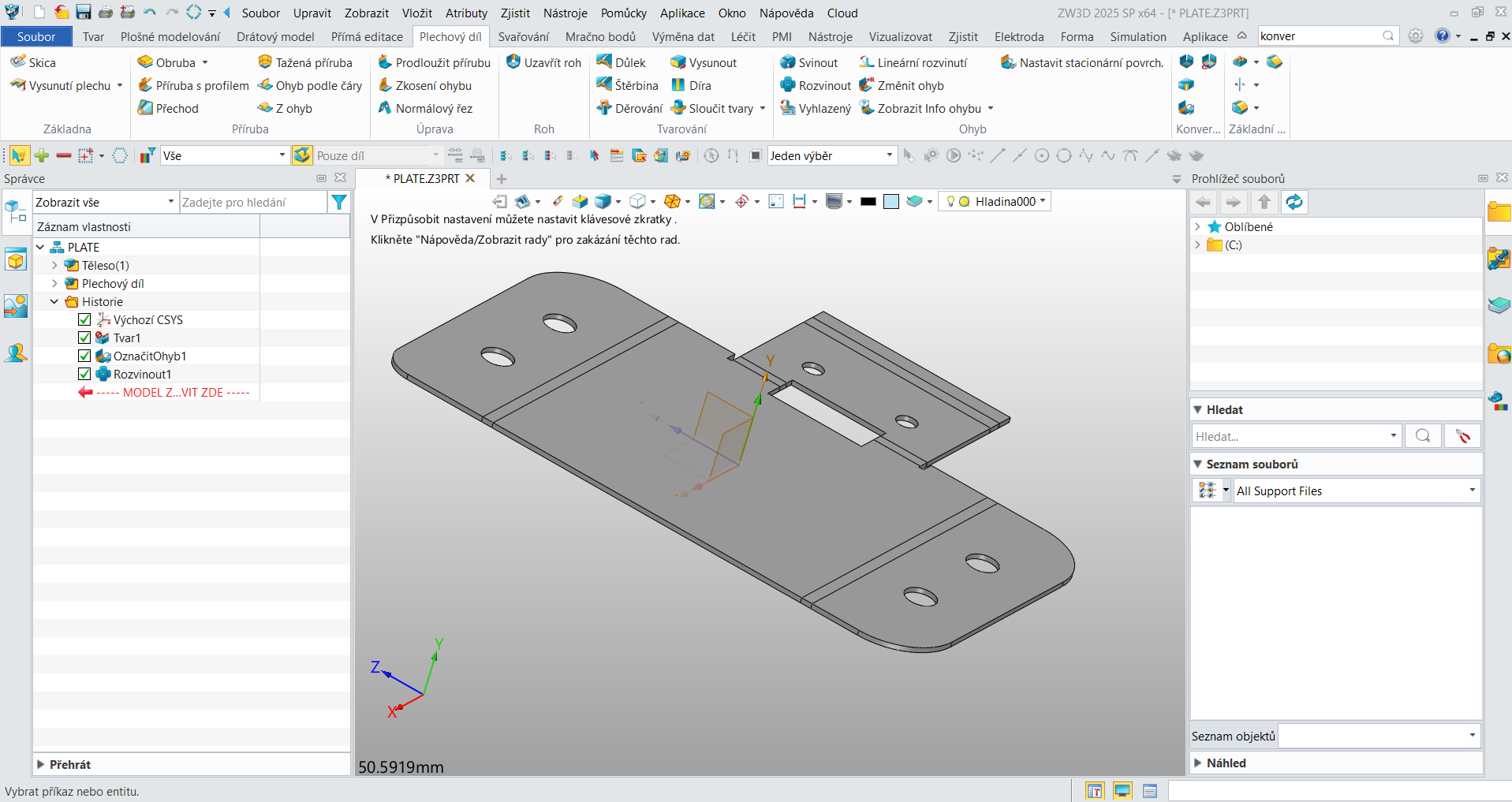

9. Tím se součást rozvinula.



Další pokyny pro tvorbu a zobrazení rozvinu naleznete zde.

Jak upravit díry externích souborů pak naleznete zde.
