Založení sestavy a zavazbení prvního dílu

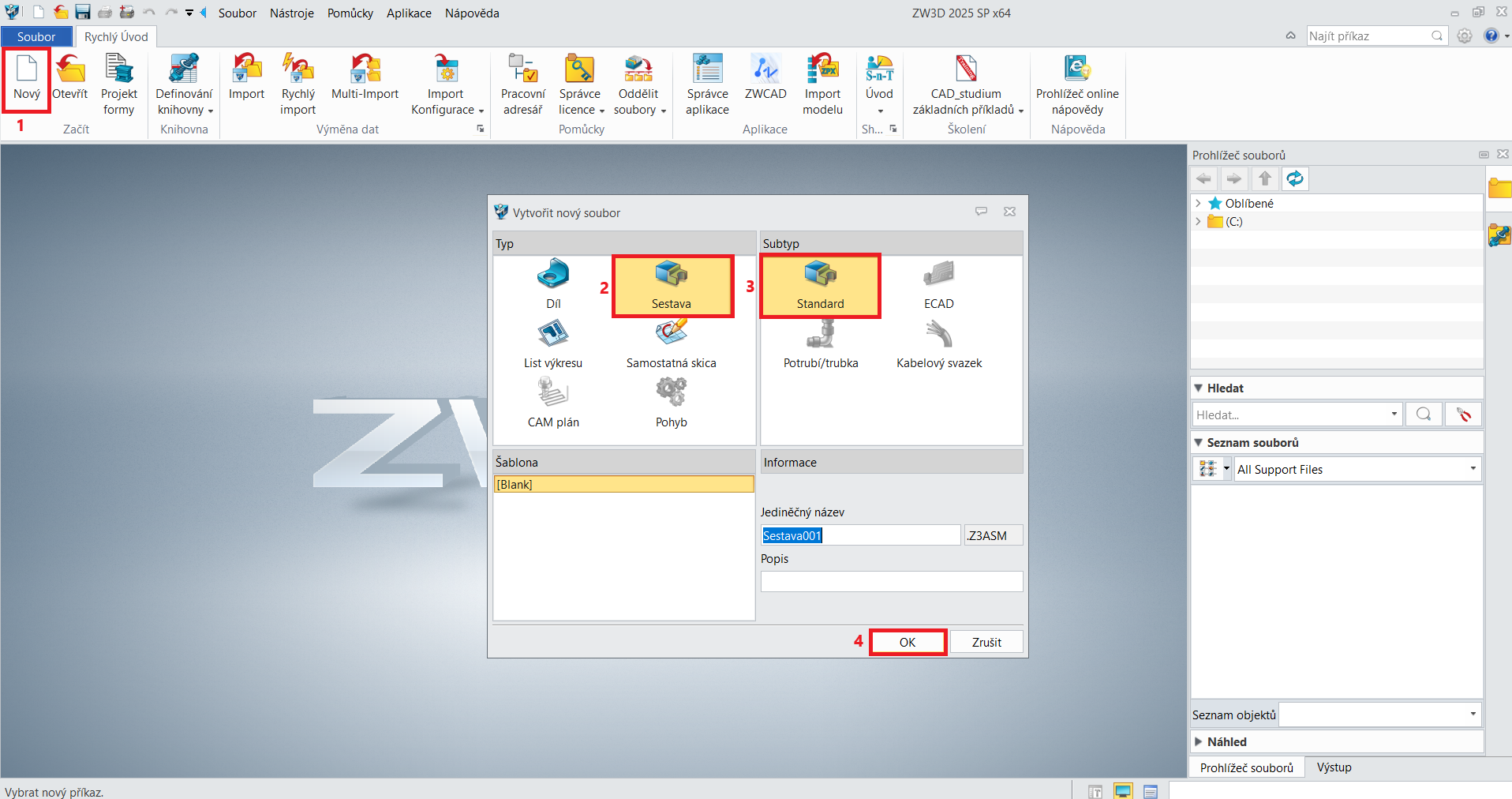

1. Nejprve si založte novou sestavu. Klikněte na Nový, v okénku Vytvořit nový soubor, dále v sekci Typ Sestava a v sekci Subtyp Standard.

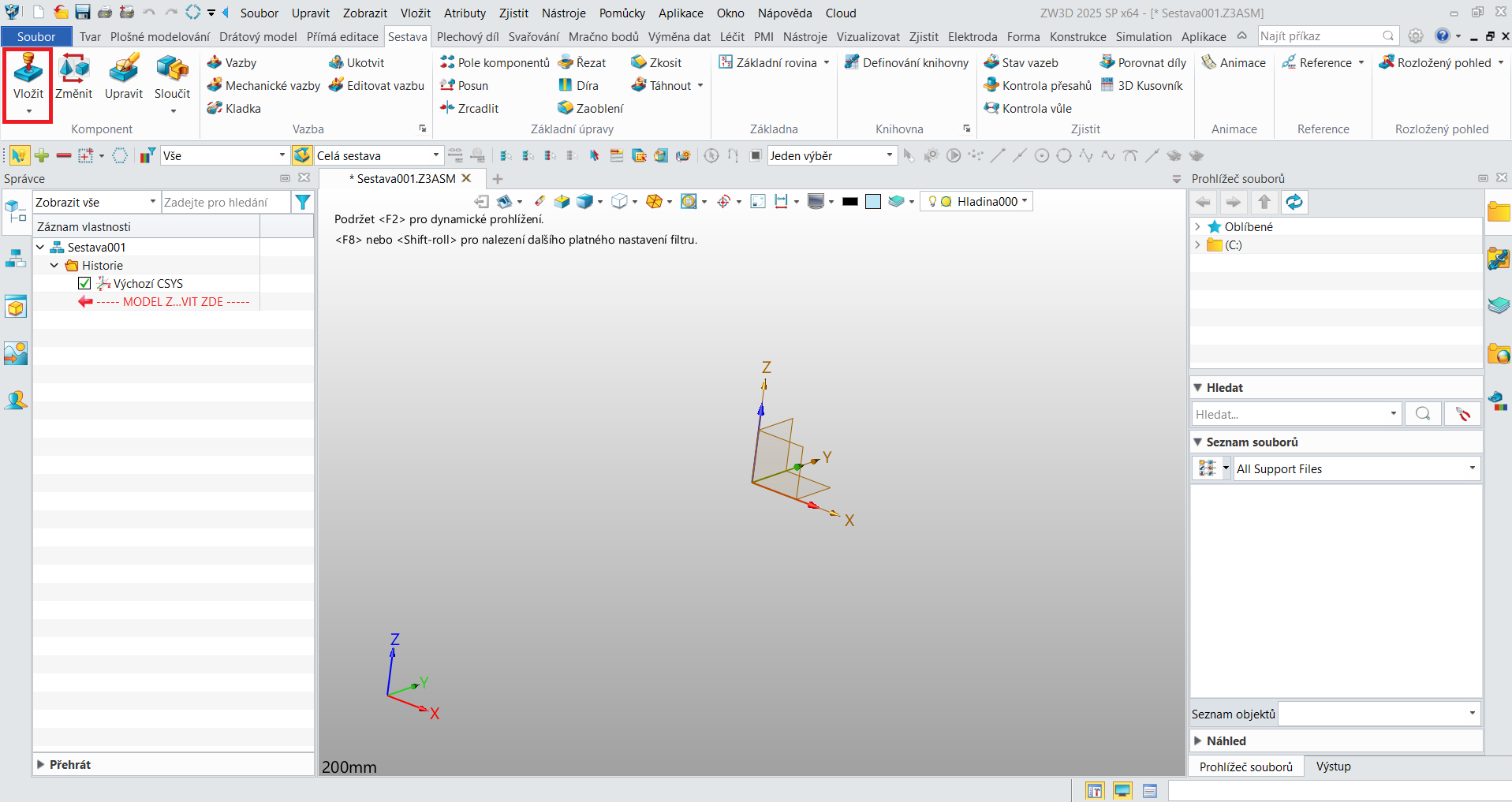

2. Tímto je založen soubor sestavy. Pro vložení prvního dílu klikněte na kartě Komponent Vložit

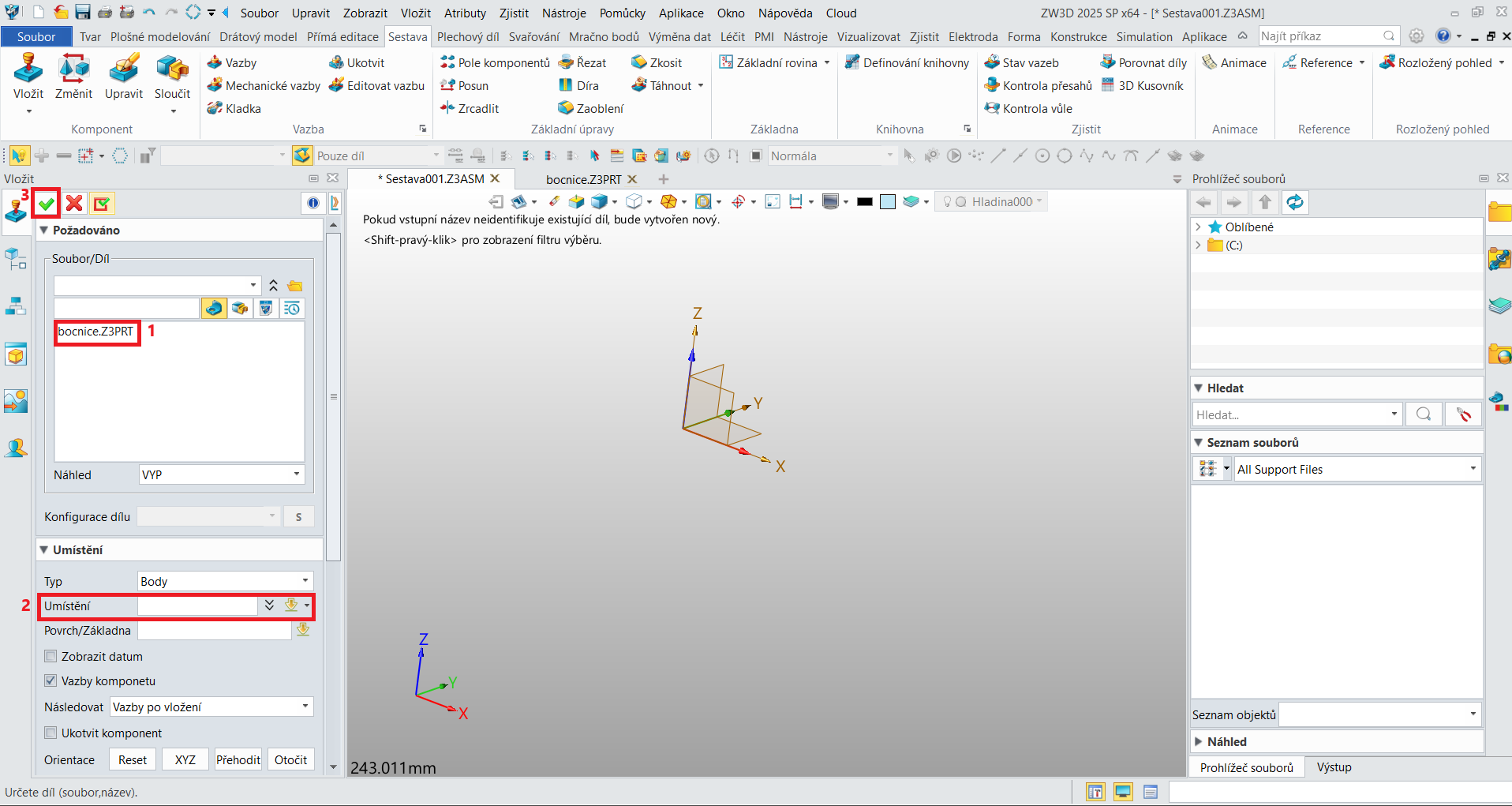

3. V největším okně kolonky Soubor/Díl se načítají komponenty, které již máte načteny ve vedlejším okně (v tomto případě bocnice.Z3PRT). Ten označte, program vás pak automaticky načte do režimu Umístění. A soubor umístěte do modelového prostoru.

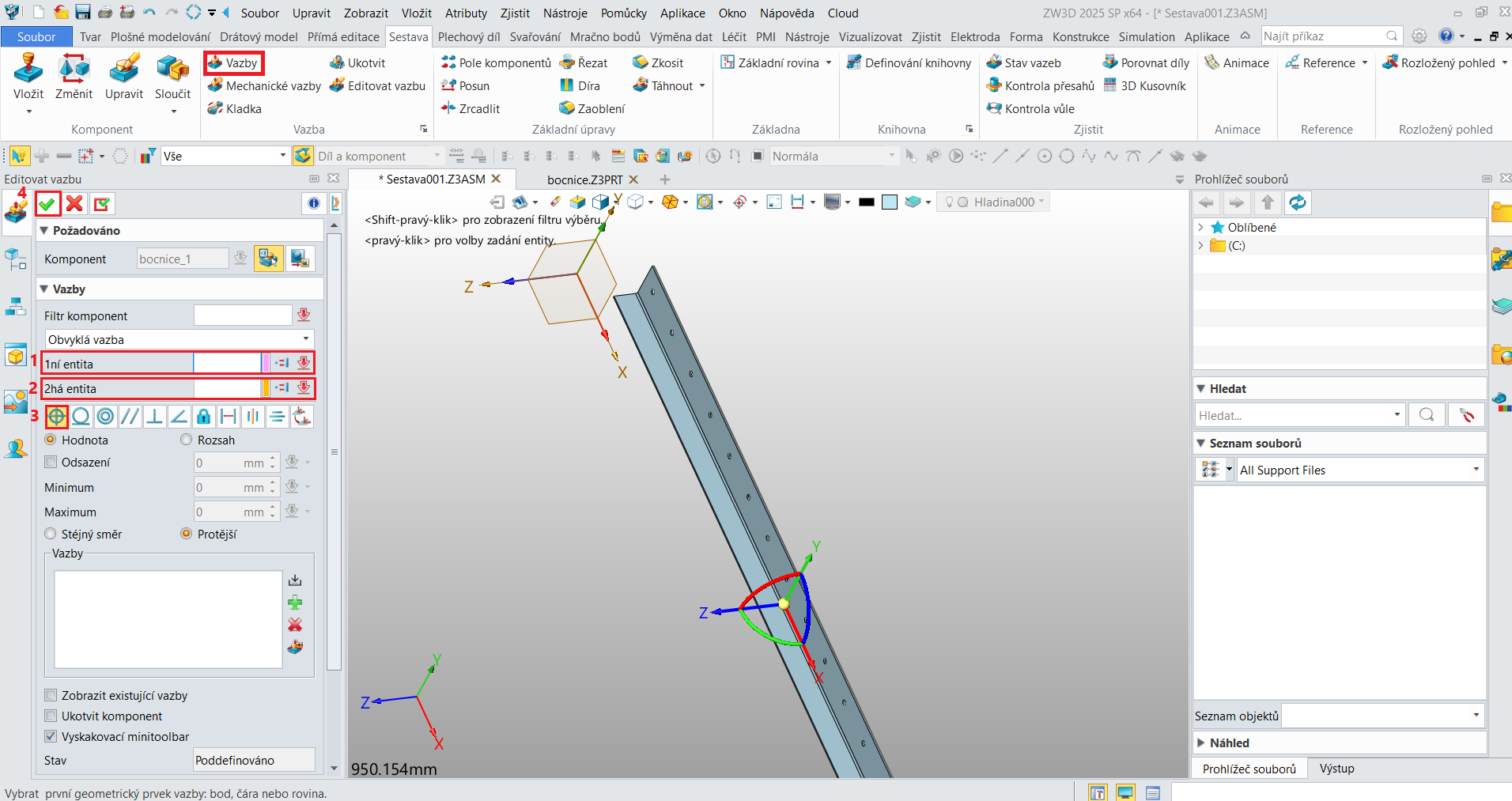

4. Prvotní díl sestavy je ideální zavazbit vůči počátku souřadného systému. Pro to využijte vazbu Shodný. Aby byla součást kompletně zavazbena, je zapotřebí ji takto zavazbit vůči všem třem rovinám počátku souřadného systému.

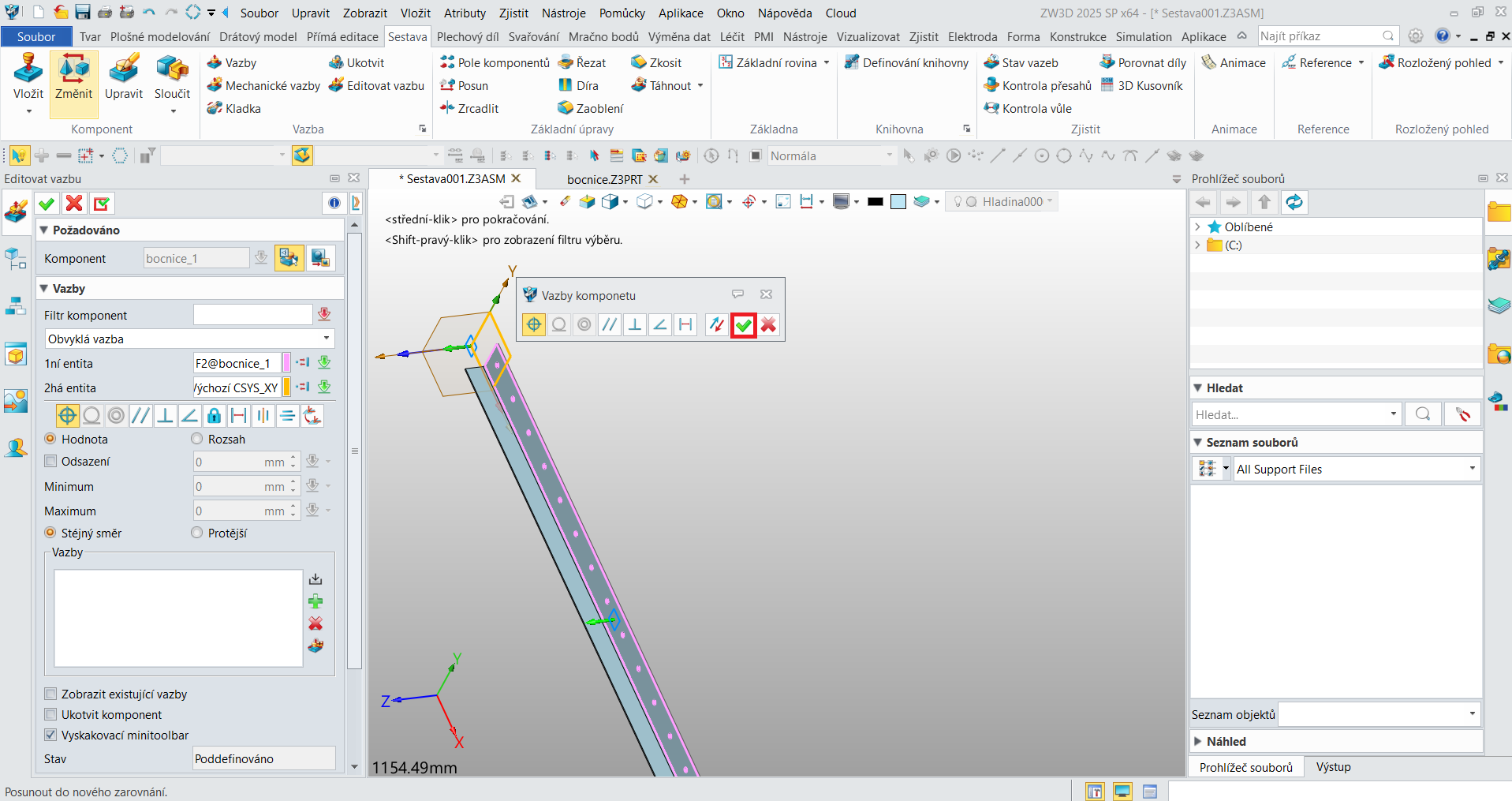

5. Každé zavazbení je zapotřebí potvrdit zelenou fajfkou.
