Plechy - Prodloužit přírubu

Dle zadané hodnoty

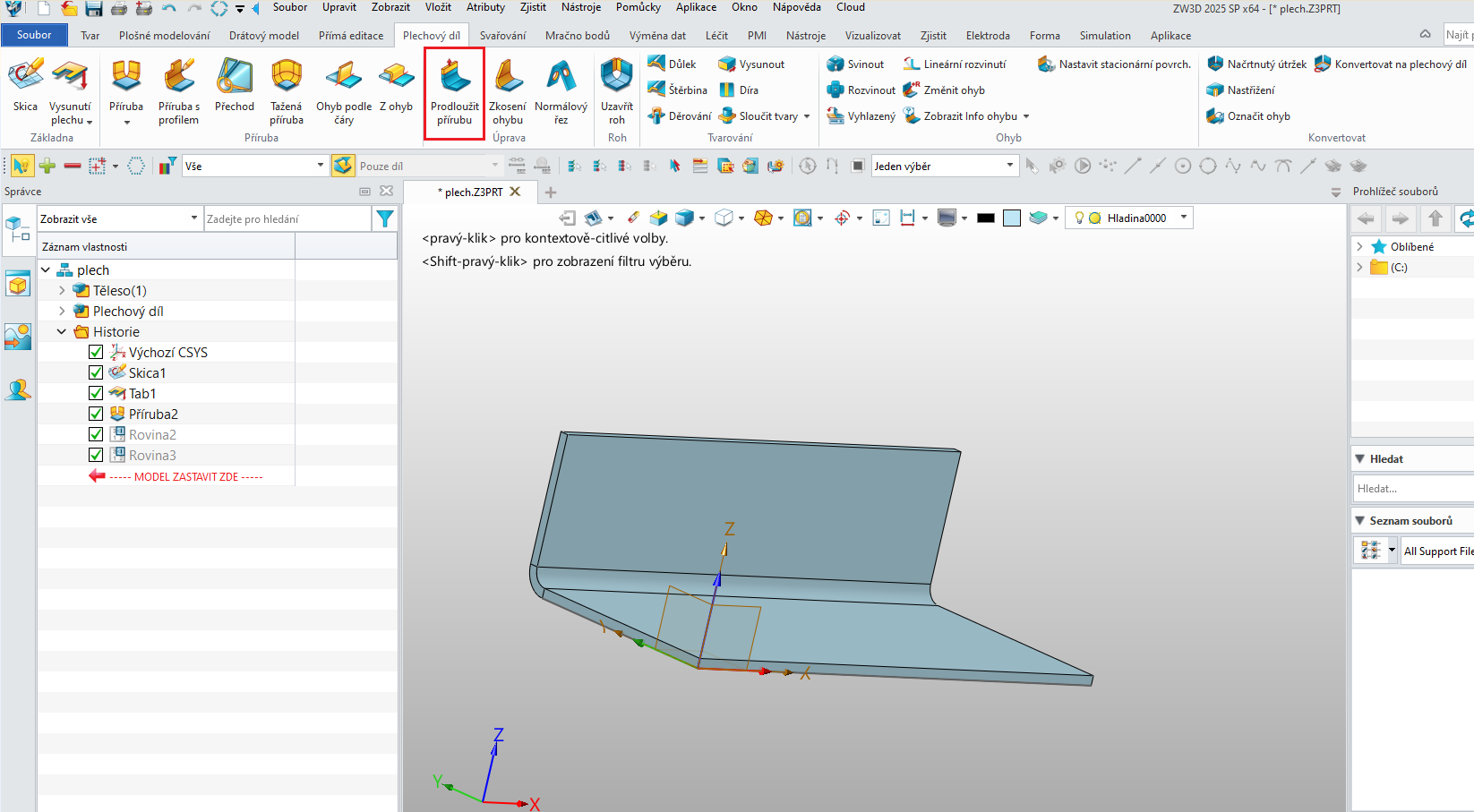

1. Na kartě Plechový díl klikněte na Prodloužit přírubu.

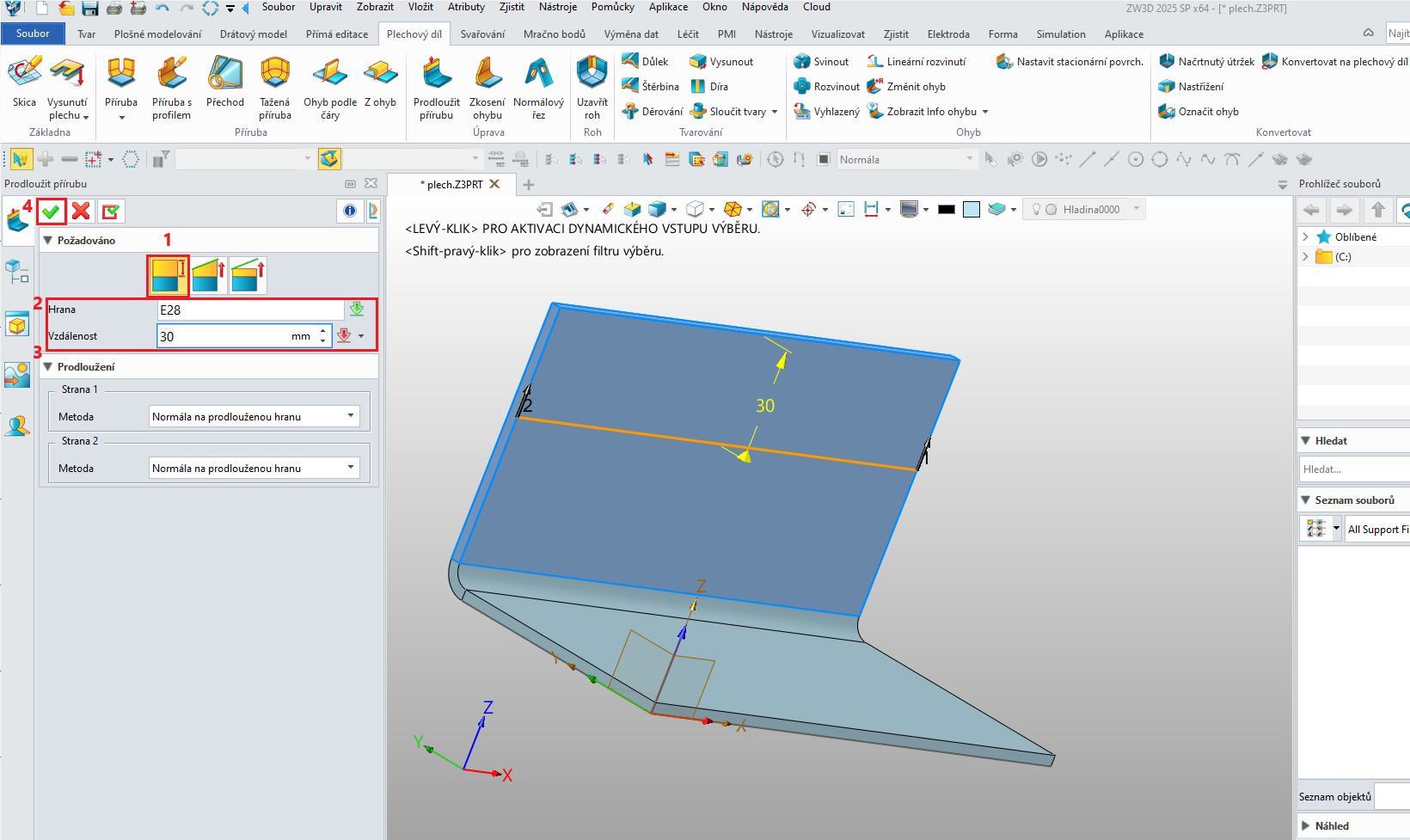

2. V sekci Požadováno zvolte Dle hodnoty(1). Zvolte hranu příruby (2) a hodnotu vzdálenosti prodloužení (3). A potvrďte zelenou fajfkou (4).

Dle roviny

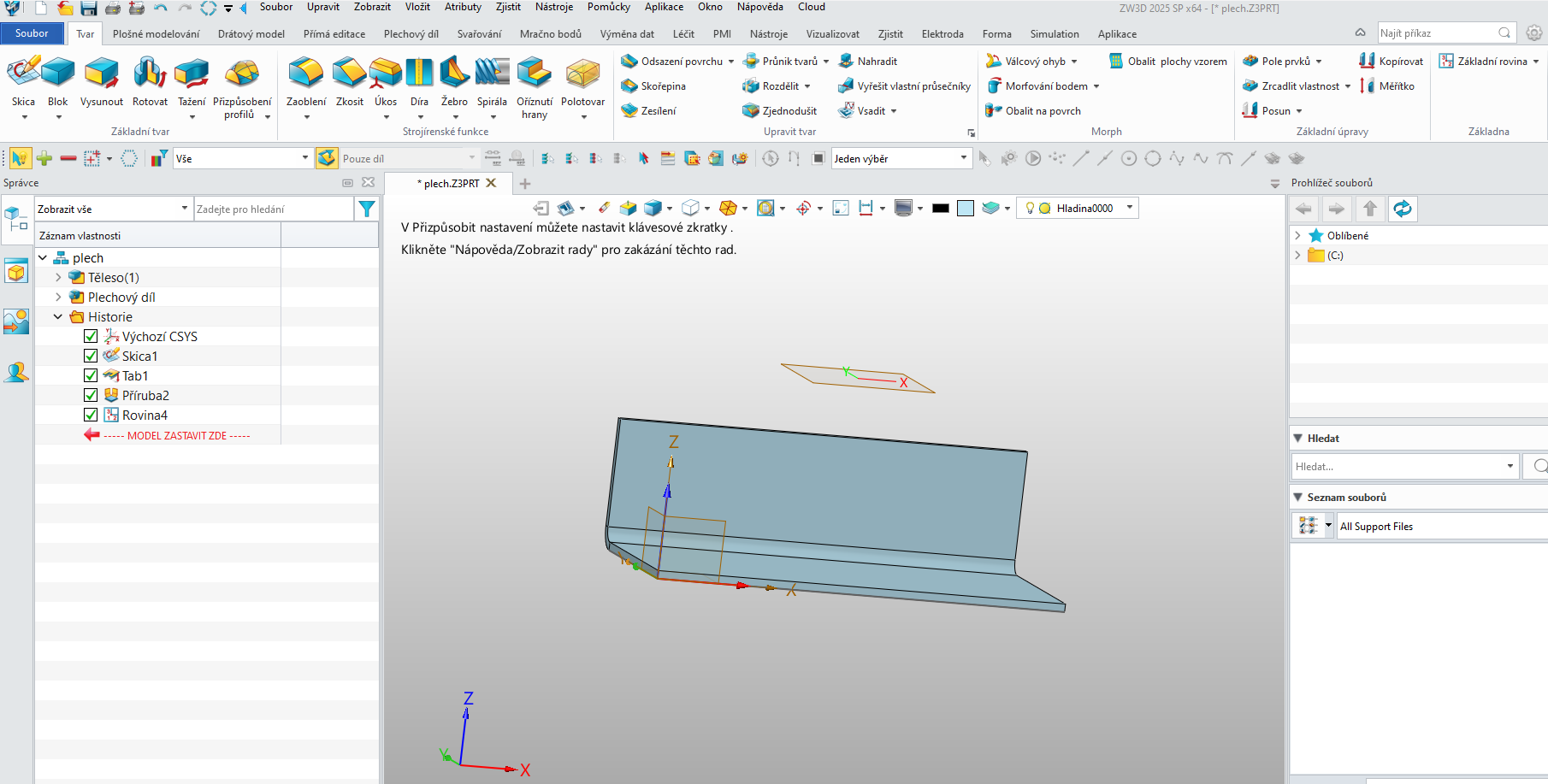

1. Přírubu je možno prodloužit i do úrovně existující roviny.

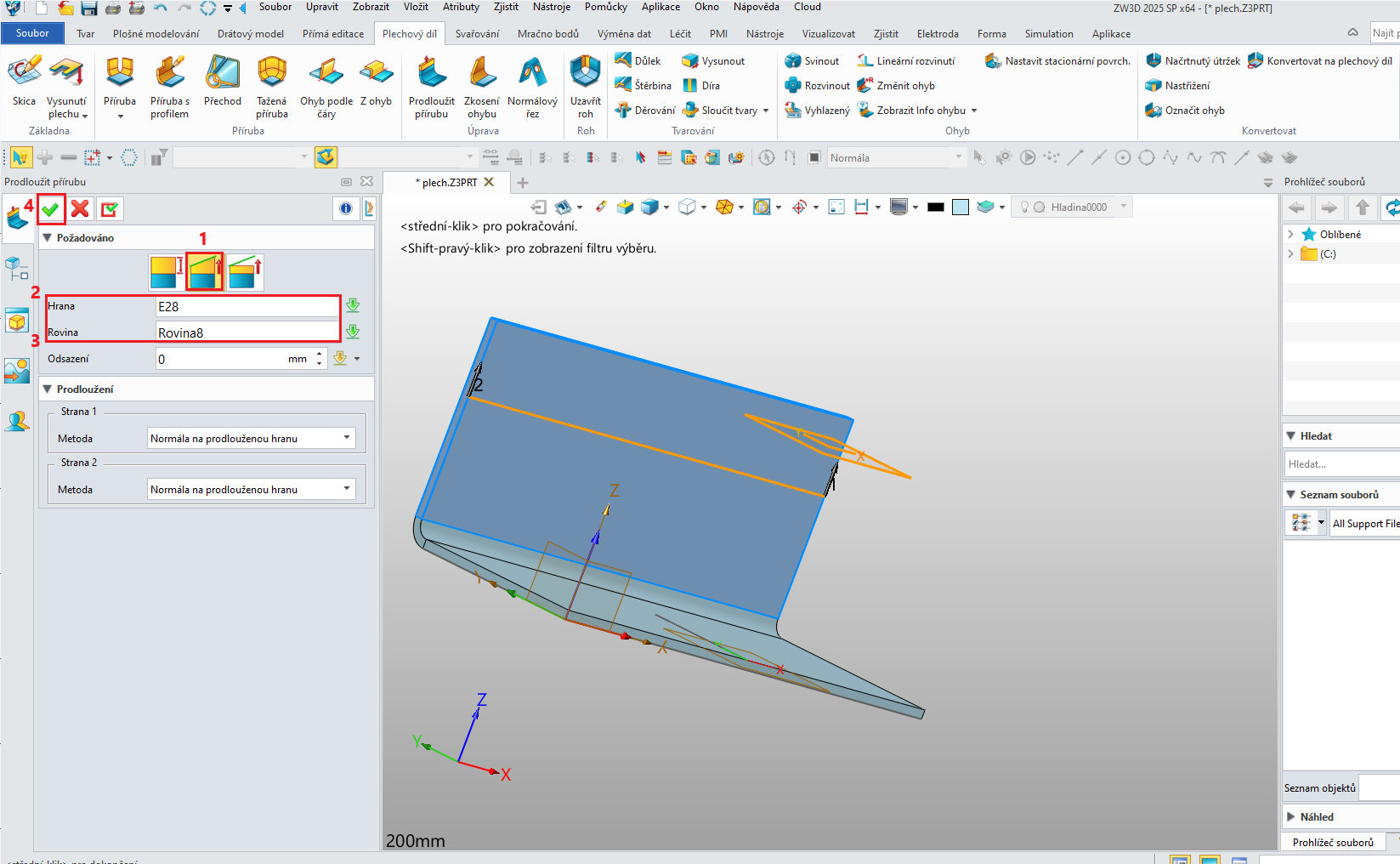

2. V sekci Požadováno zvolte Přes až do (1), hranu příruby (2) a označte danou rovinu (3). Na konec potvrďte zelenou fajfkou (4).

Dle nakloněné roviny - Přes až do

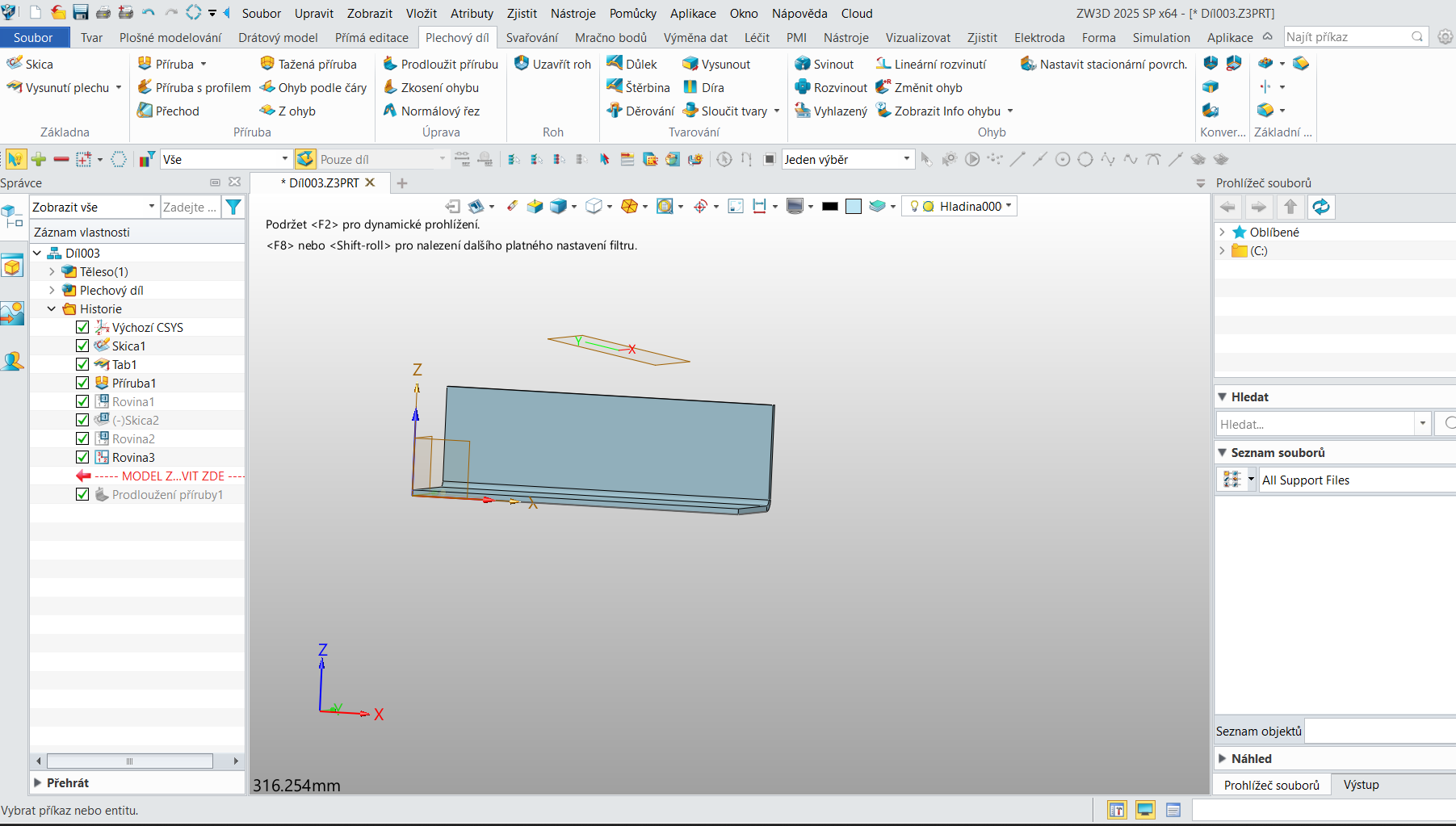

1. Přírubu je stejně tak možno prodloužit i do úrovně nakloněné roviny.

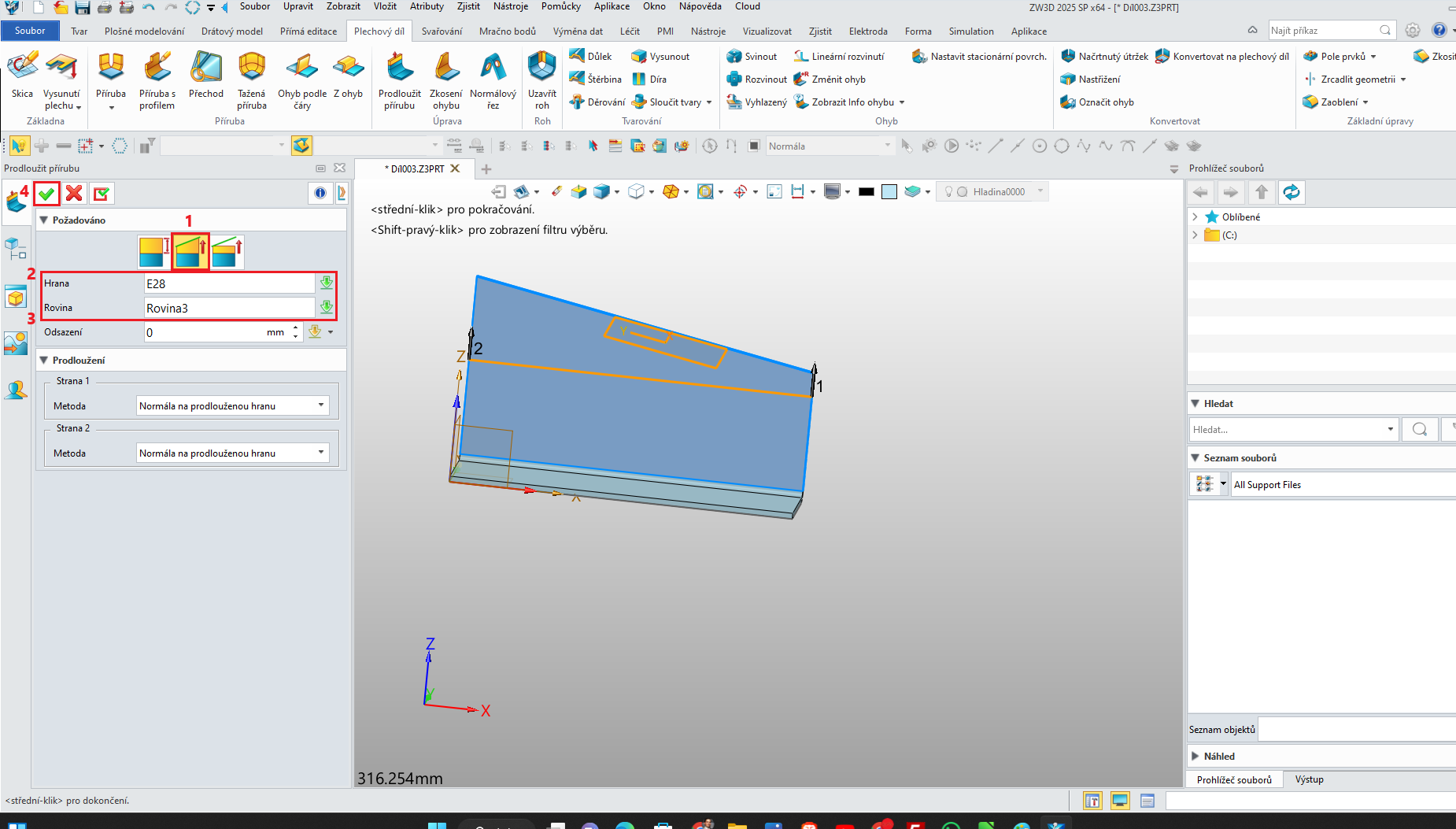

2. V sekci Požadováno zvolte Přes až do (1), zvolte hranu příruby (2) a označte danou rovinu (3). Na konec potvrďte zelenou fajfkou (4).

Dle nakloněné roviny - Pro vybrané

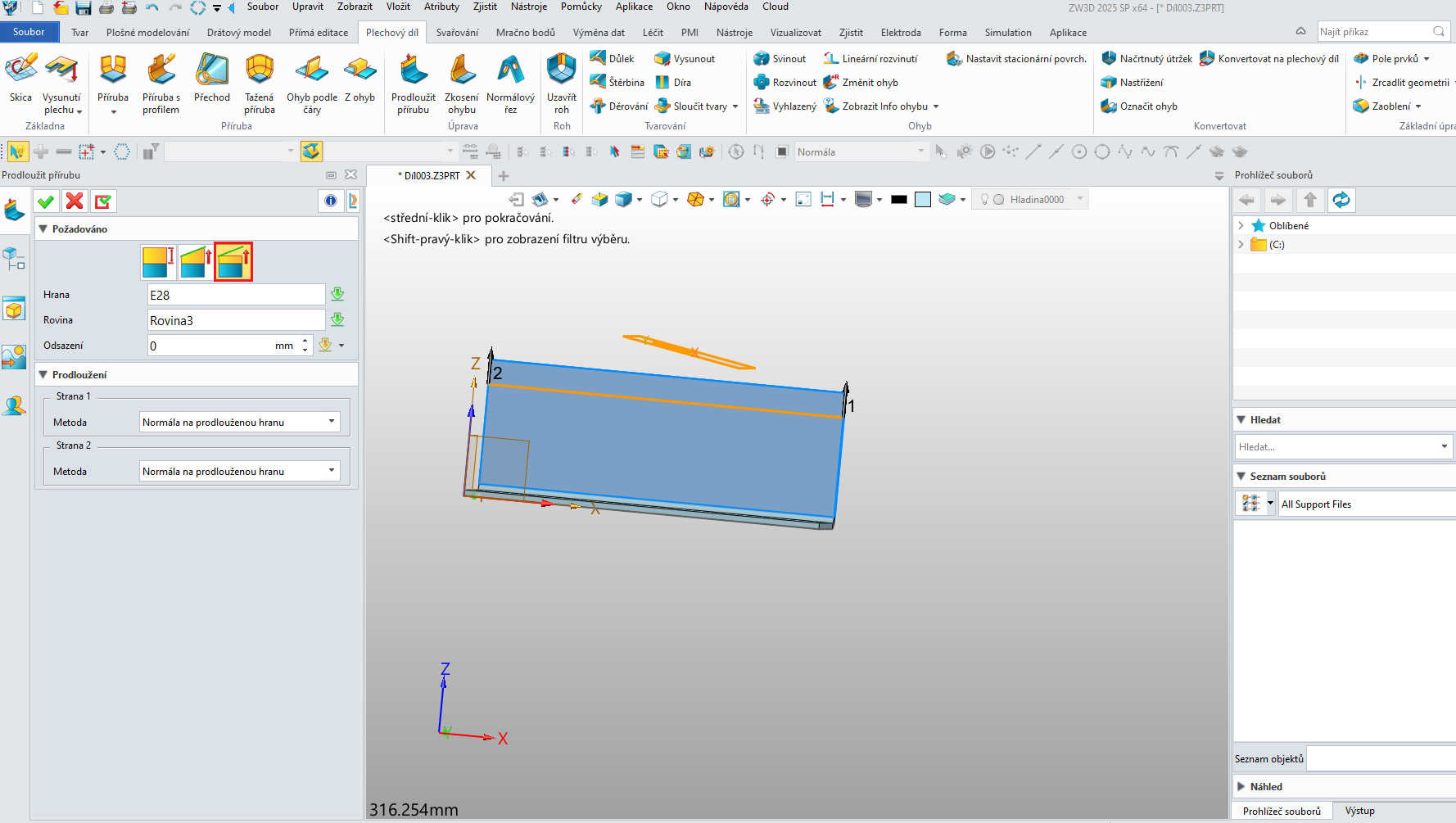

1. Pokud v kolonce Požadováno zvolíte pro Pro vybrané, příruba se prodlouží do místa, kde se začně dotýkat dané roviny.
