Posunutí importovaného dílu vůči souřadnému systému v ZW3D

U importovaných dílů (zejména formátu STEP) je často problém, že samotný díl je po naimportování mimo souřadný systém v ZW3D. To vyřeší funkce Posun.

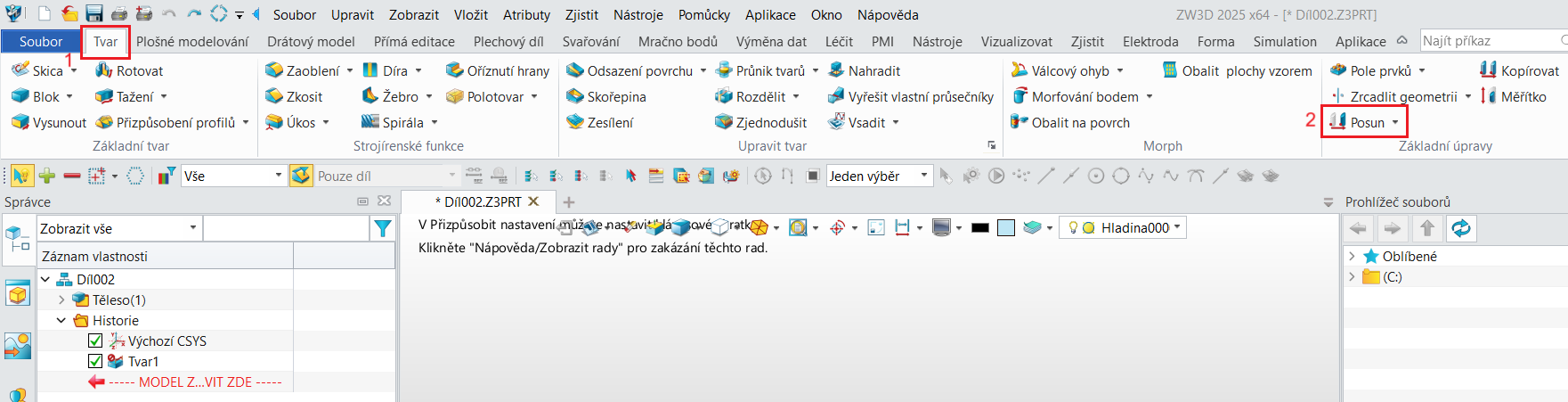

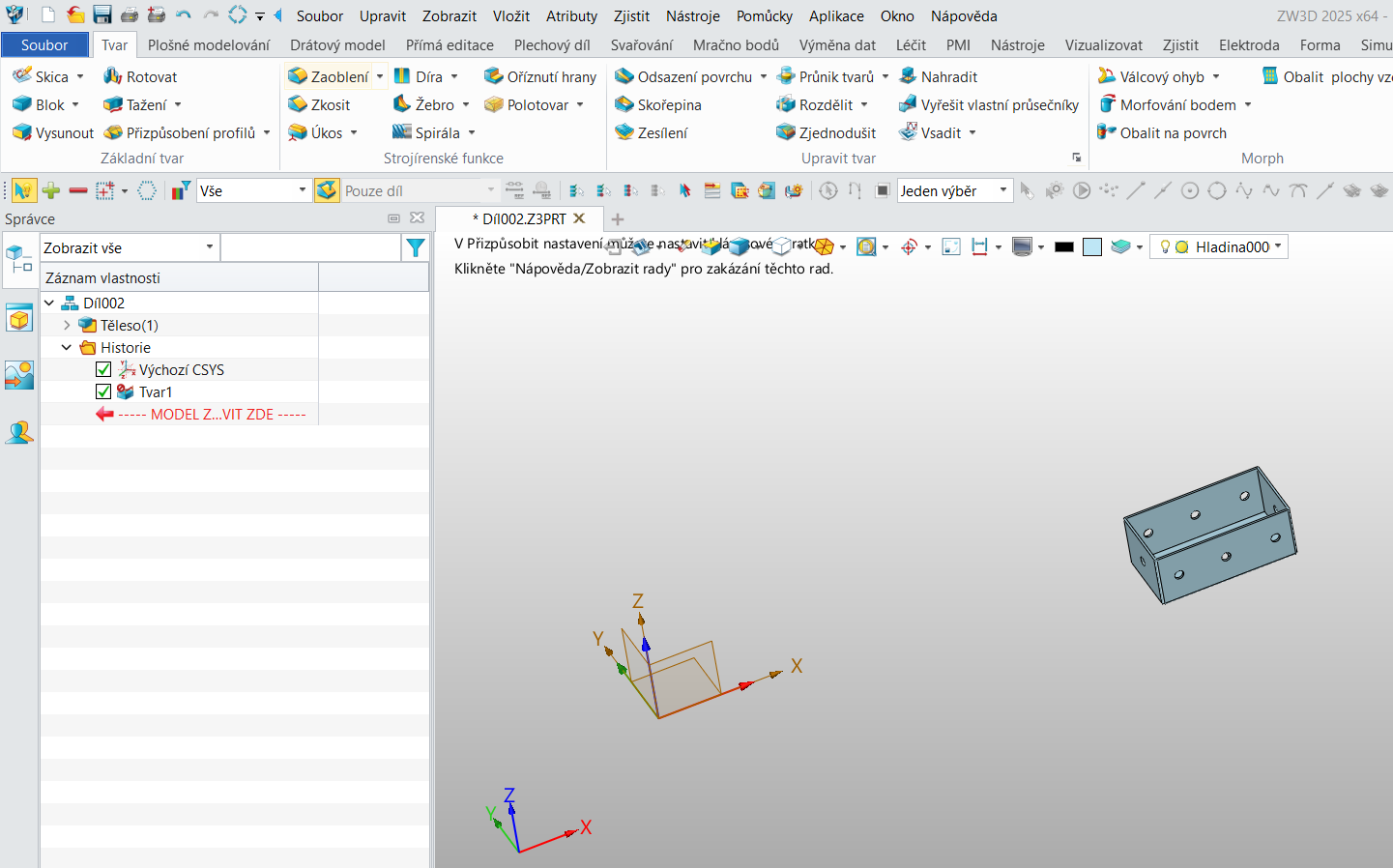

1. Na kartě Tvar klikněte na funkci Posun.

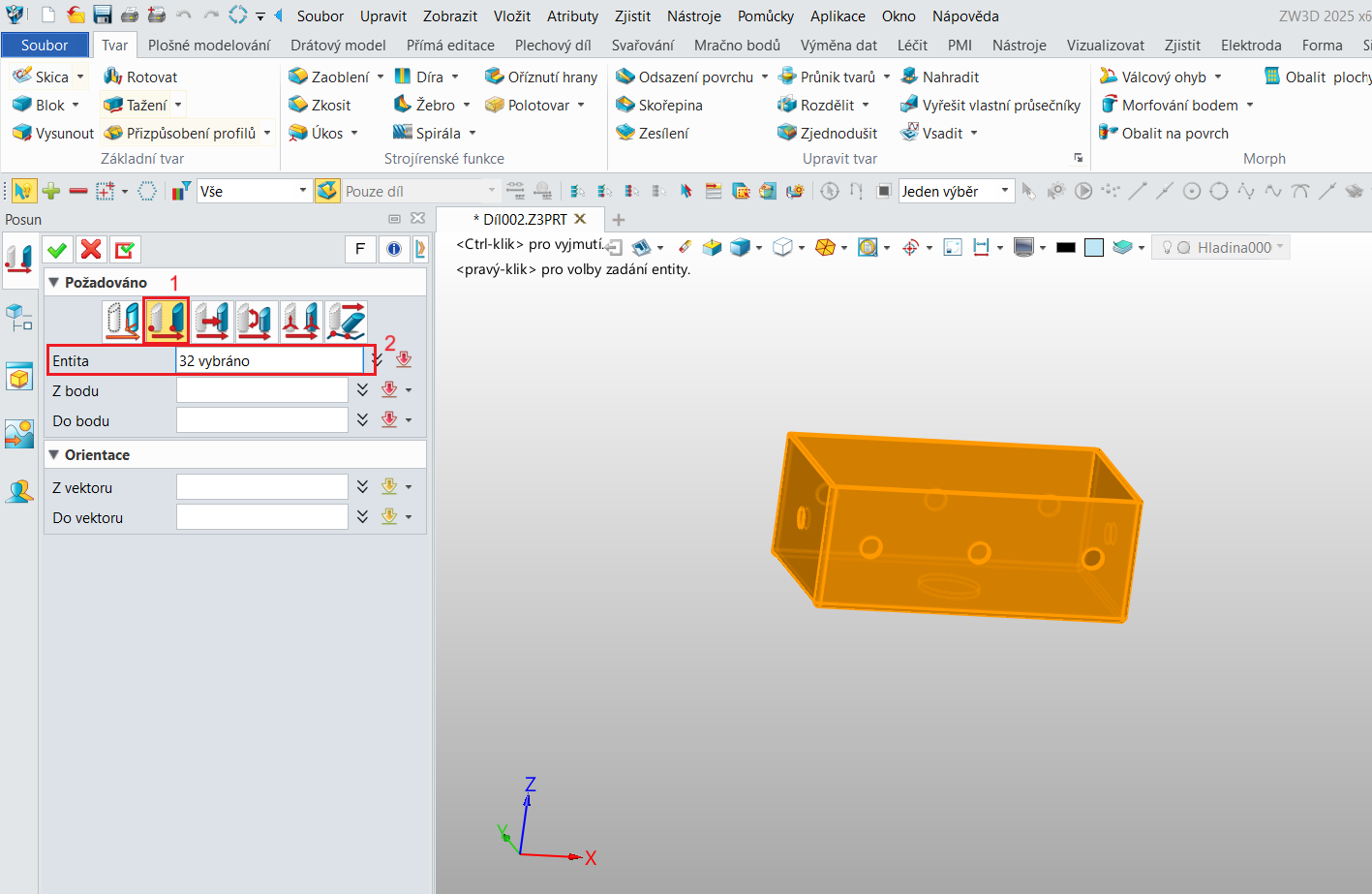

2. Nejprve klikněte na ikonku Přesunout entity z bodu do bodu (druhá zprava). Levým tlačítkem myši pak vyberte celou oblast modelu.

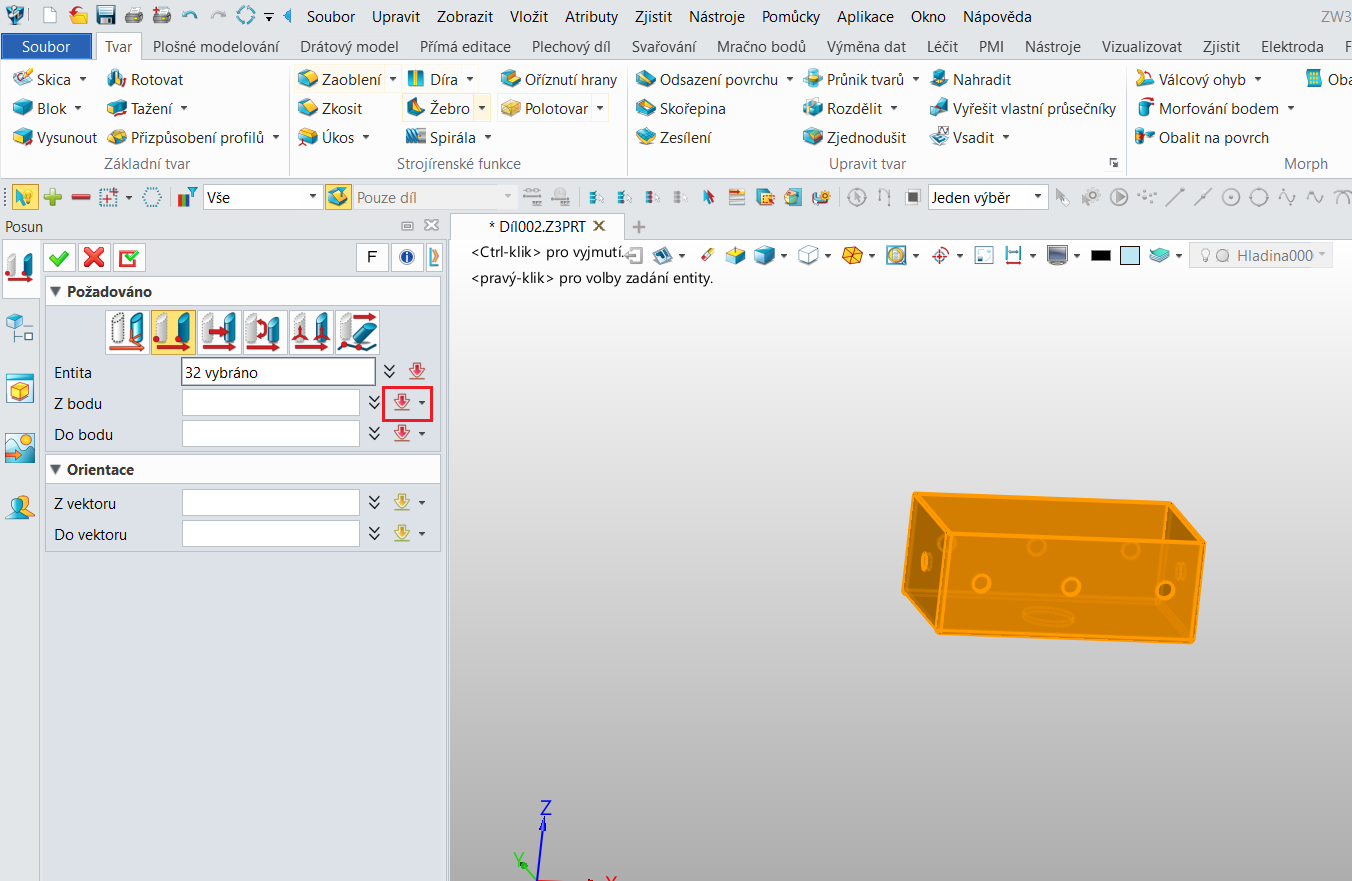

3. V kolonce Z bodu klikněte na kolonku červené šipky.

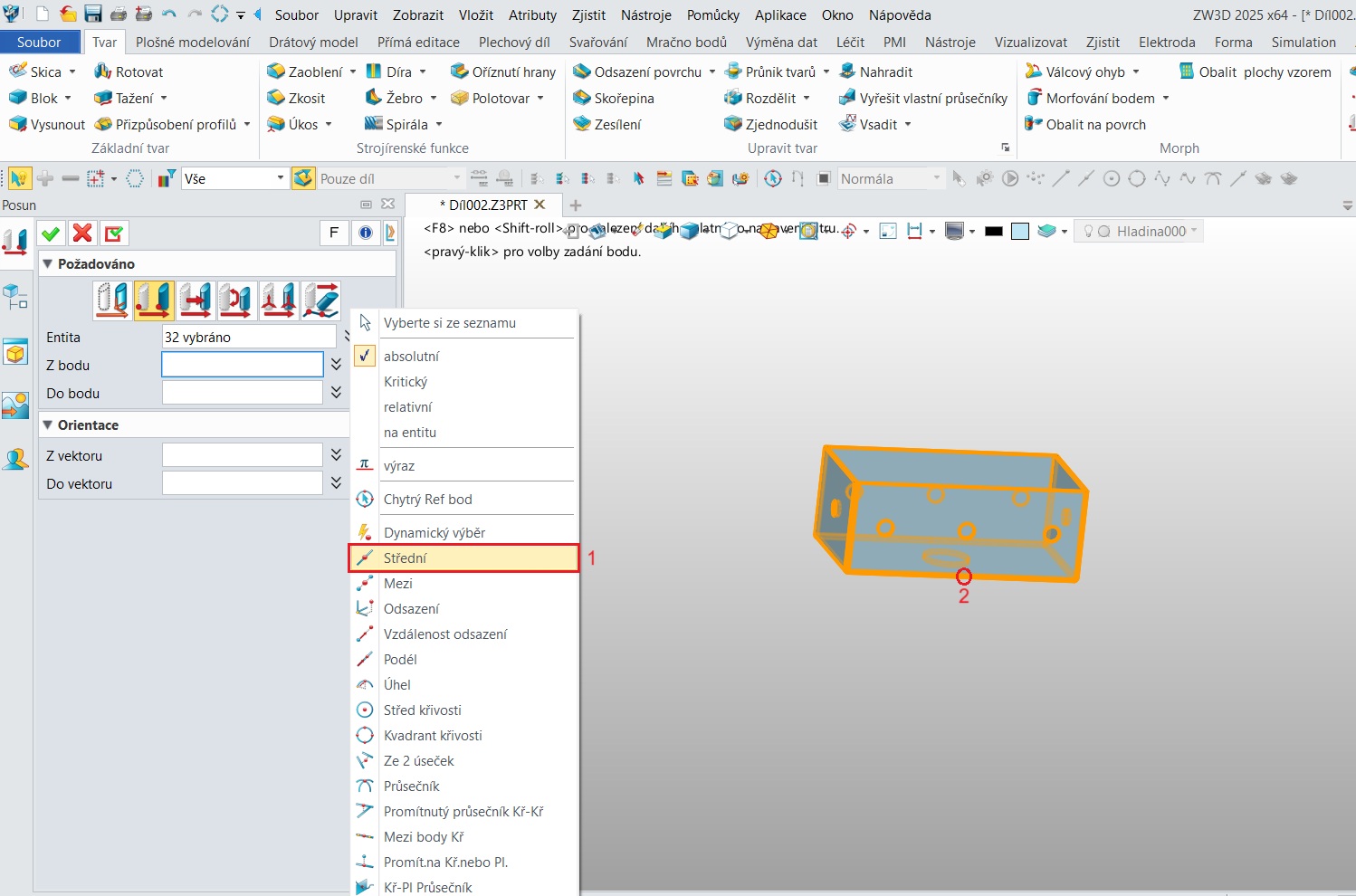

4. Vyberte vhodný úchopový bod. Jedna z možností je vybrat Střední, který vybere střed entity.

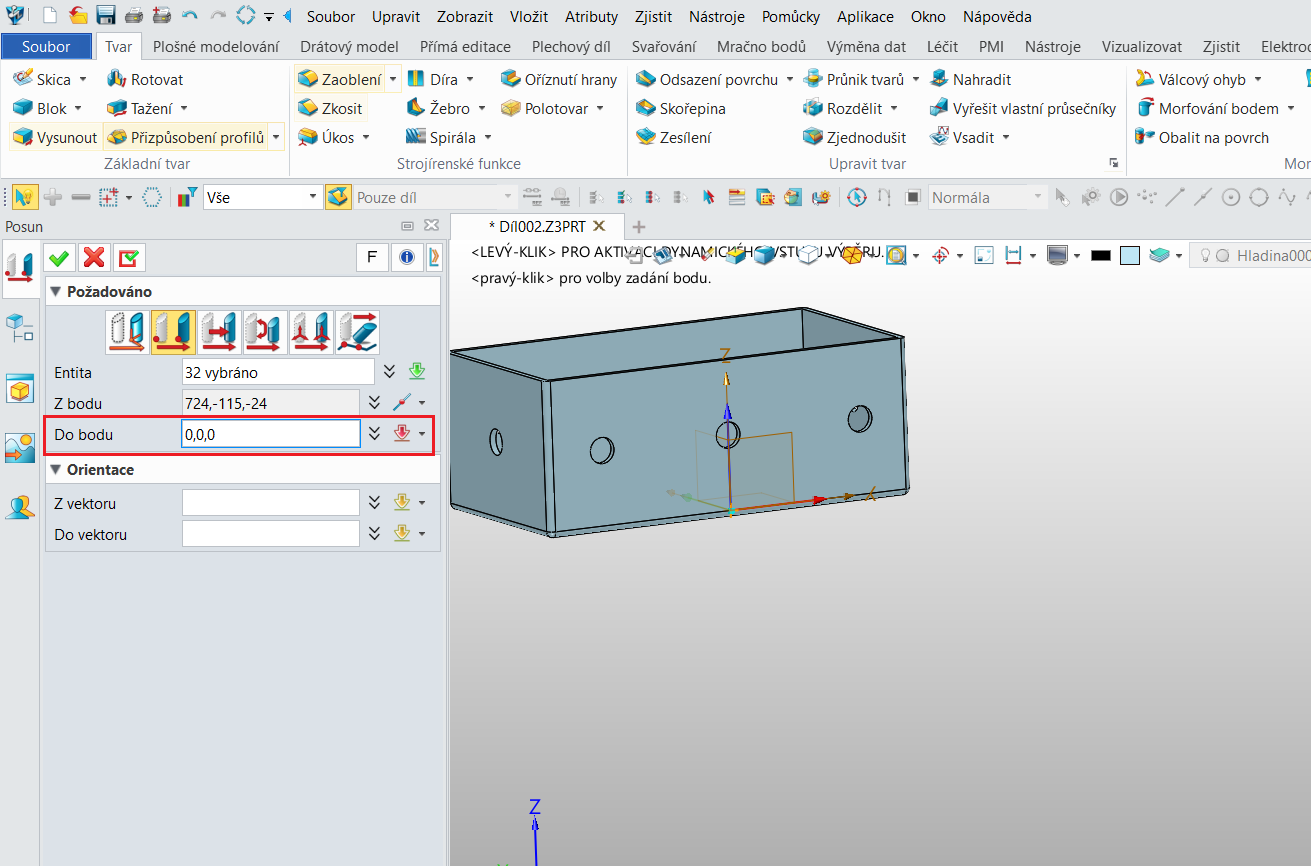

5. V kolonce Do bodu zadejte 0,0,0 pro počátek souřadného systému. Tímto jsme dostali označený střed entity do počátku souřadného systému.

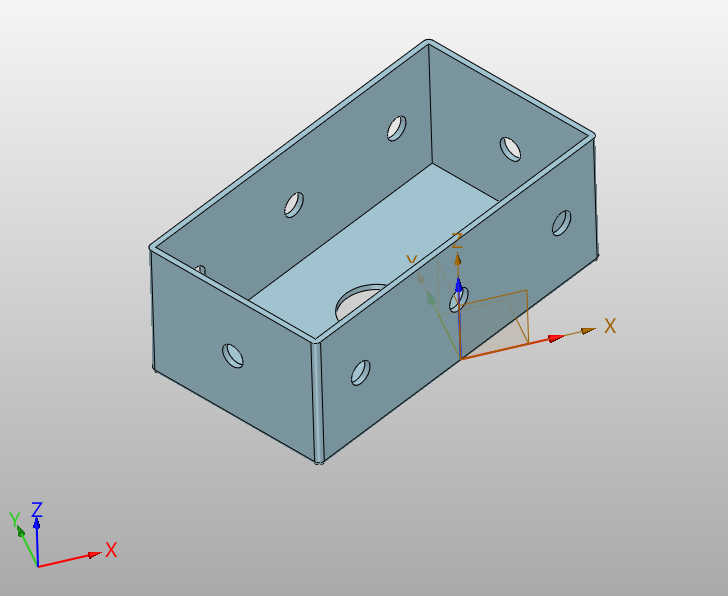

6. Pokud by byl díl vůči souřadnému systému ještě natočen, je žádoucí jej s rovinami souřadného systému zarovnat.

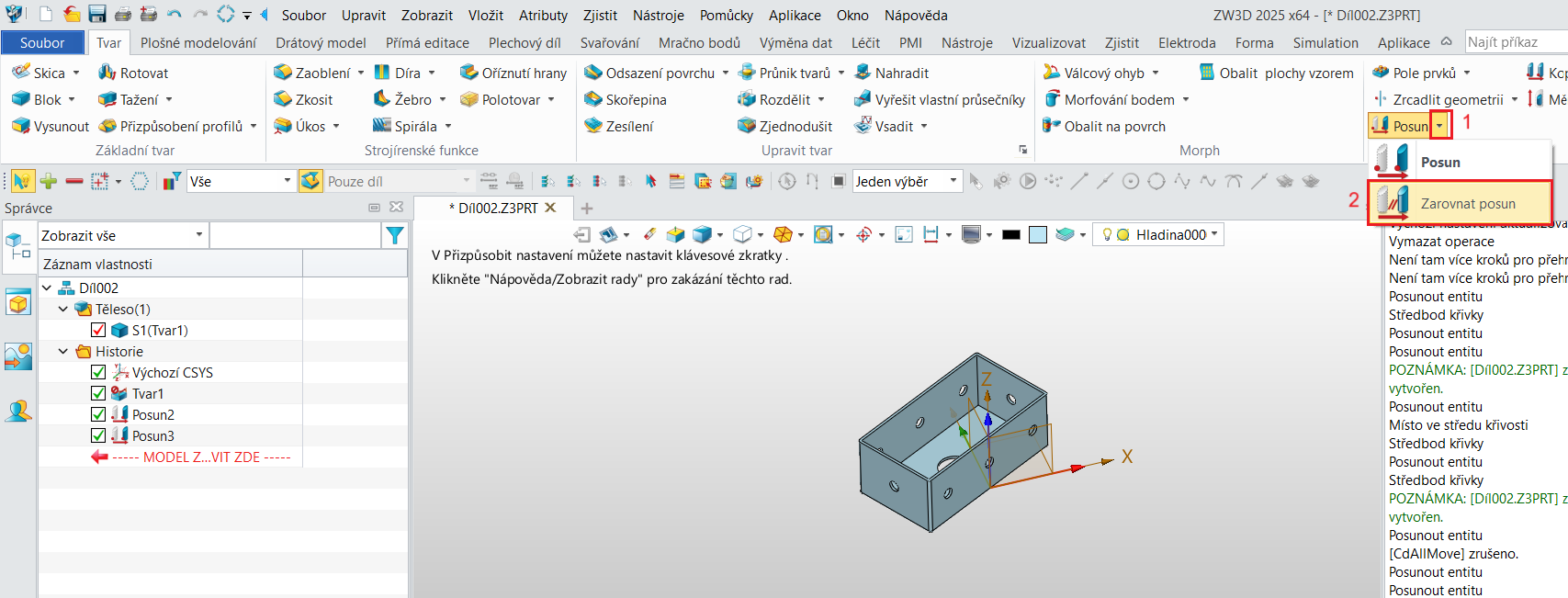

7. Na kartě Tvar u funkce Posun klikněte na šipečku pro rozevření menu a poté na funkci Zarovnat posun.

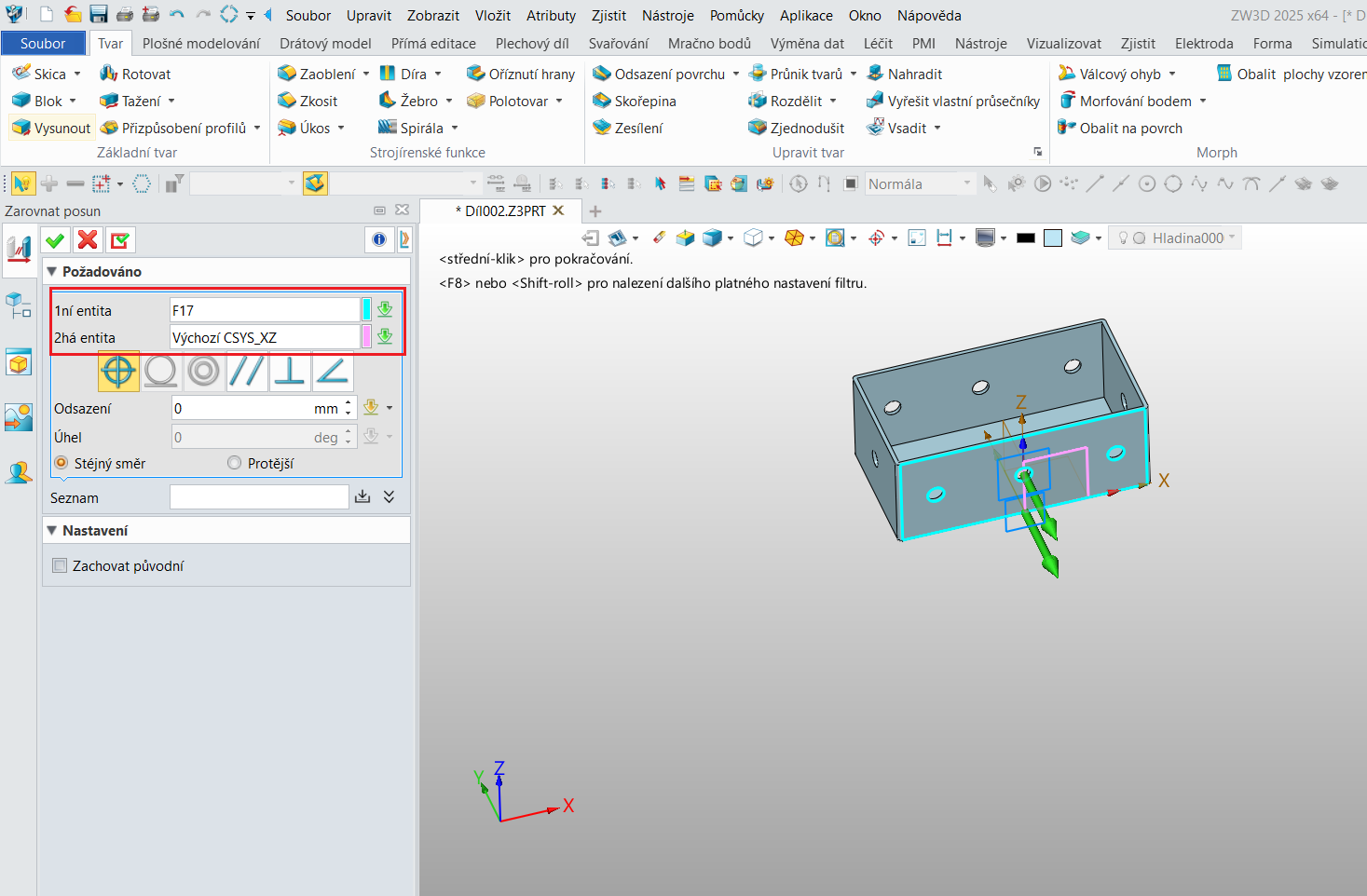

8. Vyberte rovinu dílu a rovinu souřadného systému, které chcete zarovnat.

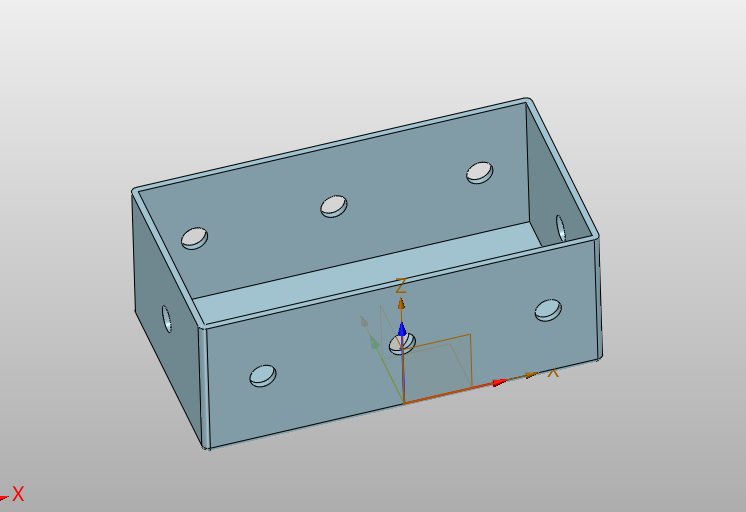

9. Nyní je díl vůči souřadnicovému systému zarovnán.
