Zobrazení podloženého (alternativního) pohledu sestavy

Pokud potřebujete zobrazit více poloh sestavy v rámci jednoho pohledu, můžete použít funkci Změnit polohový pohled.

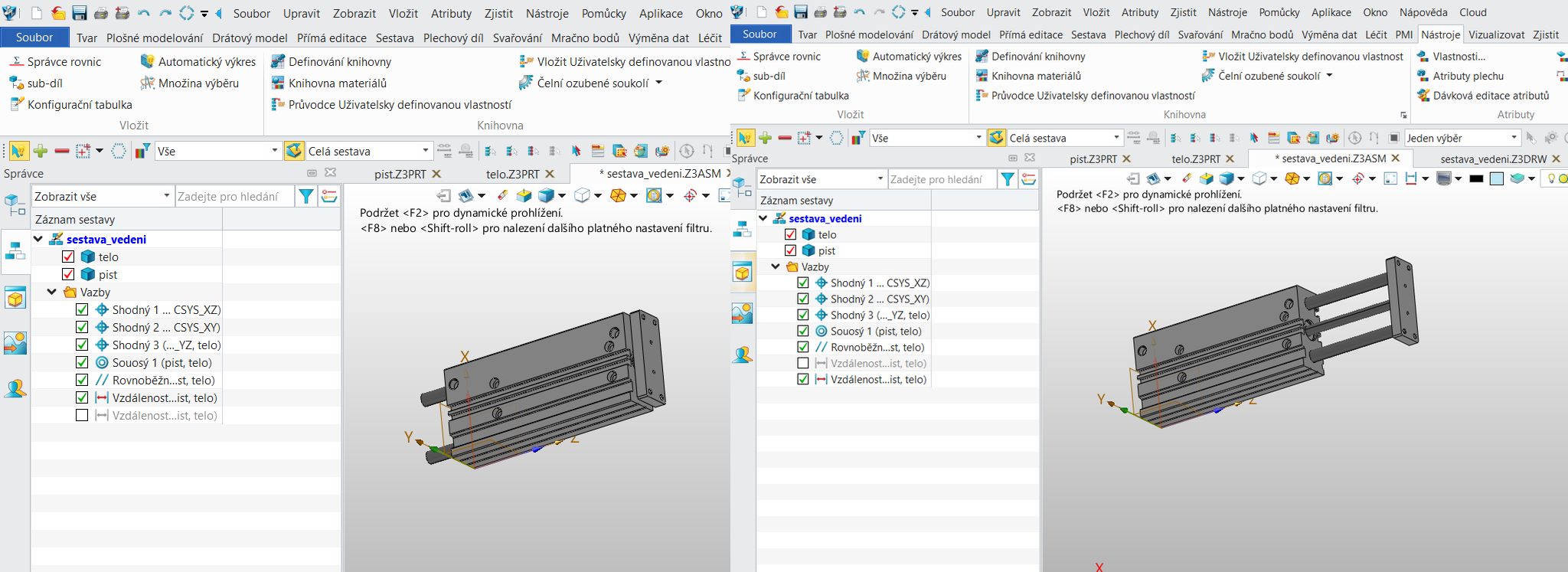

1. Nejprve, pomocí vazeb, nadefinujte dvě různé polohy dílu v sestavě. V tomto případě dvě vzdálenosti zasunutí pístnice.

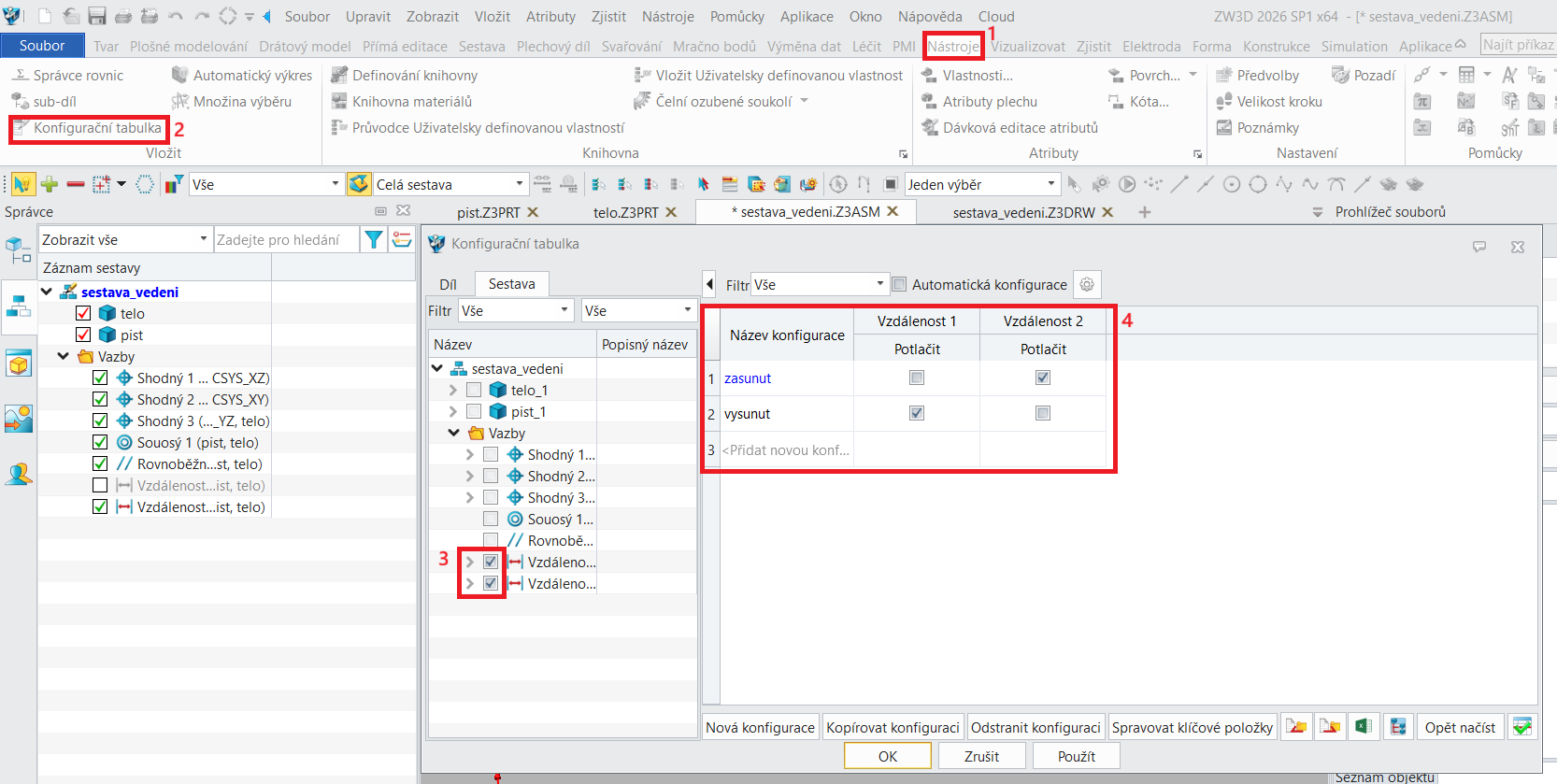

2. Na kartě Nástroje spusťte Konfigurační tabulku, v levé části odškrtněte vazby, které chcete pro jednotlivé stavy potlačit. Ty se poté zobrazí v tabulce vpravo, kde si navolíte kombinace potlačení.

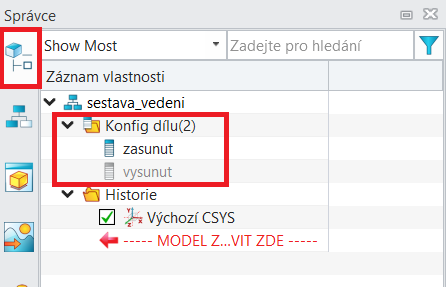

3. Tyto konfigurace pak můžete vidět ve Správci historie v levé části programu. Přepínat mezi nimi můžete jednoduše dvojklikem.

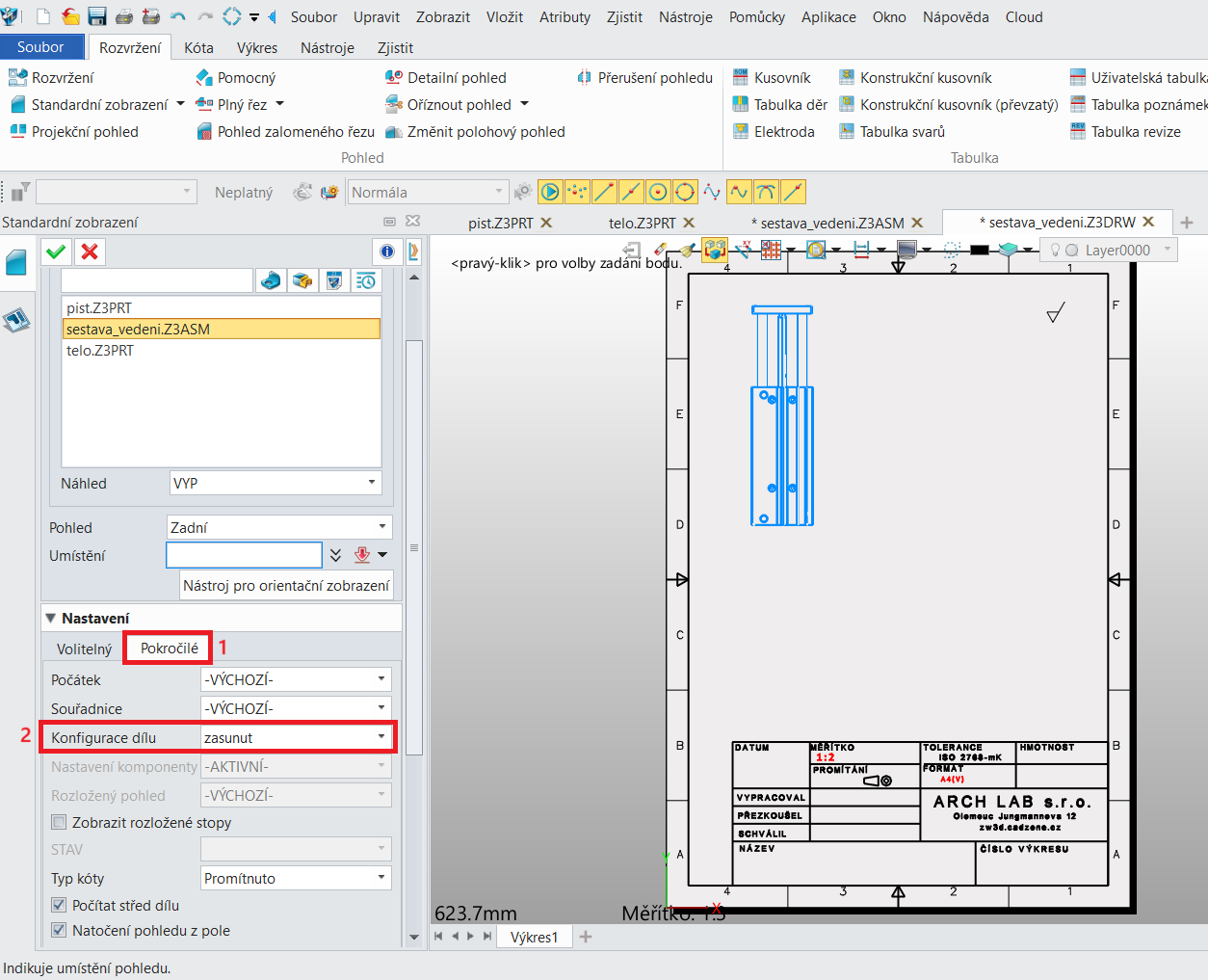

4. Nyní, když ve výkresovém prostředí vkládáte pohled a v Nastavení zvolíte Pokročilé, můžete zvolit výchozí Konfiguraci dílu.

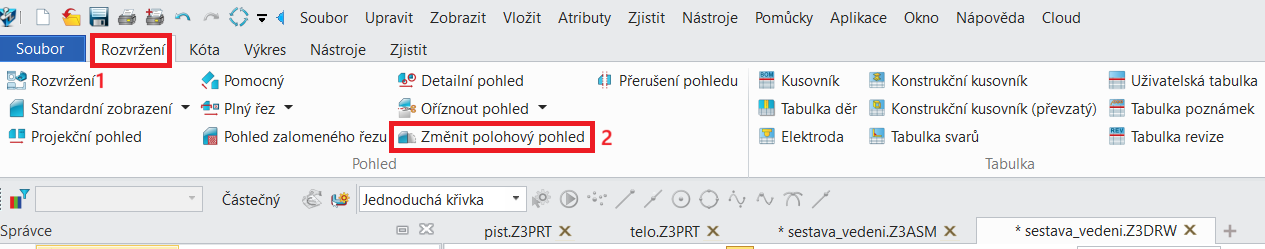

5. Na kartě Rozvržení klikněte na Změnit polohový pohled.

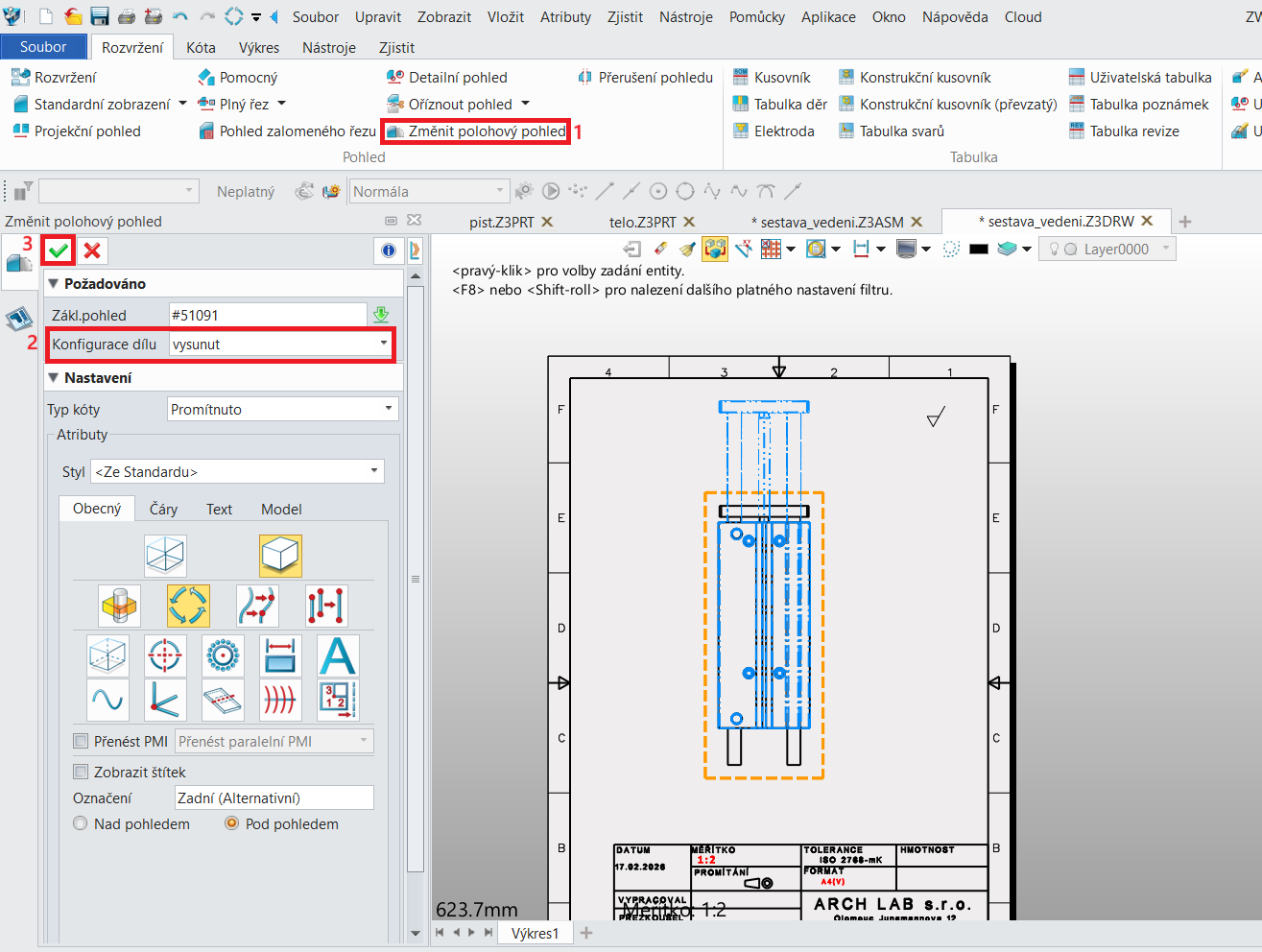

6. V dialogovém okně zvolte konfiguraci dílu, která se má objevit v alternativním pohledu (zobrazeném čárkovaně).

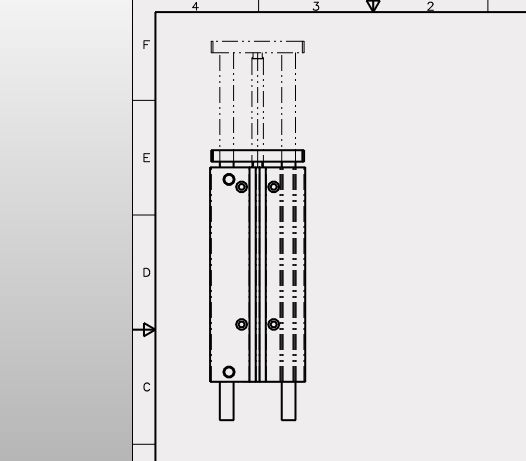

7. Nyní vidíte zobrazení obou konfigurací.
