Operace 3X frézování v ZW3D CAM

Druhy 3X frézovacích hrubování

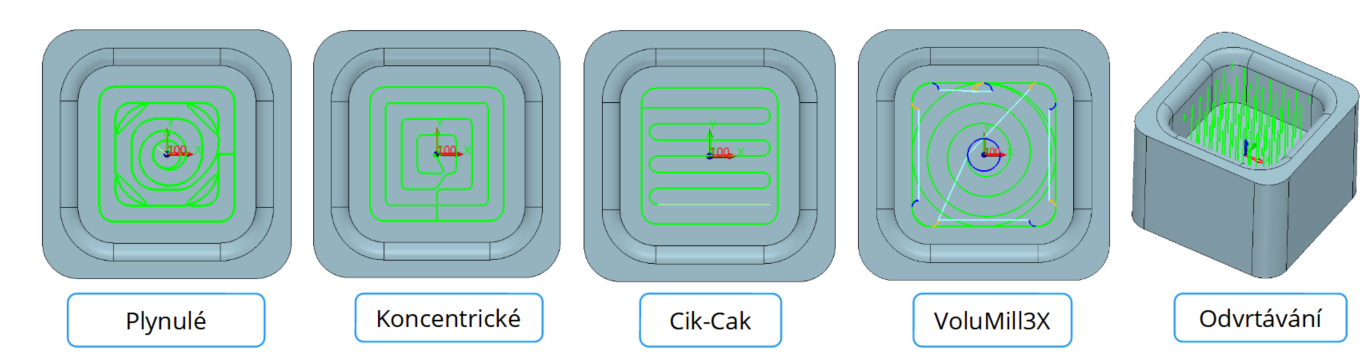

ZW3D CAM modul nabízí v oblasti 3X hrubování tyto následující operace

Plynulé hrubování - Hrubovací strategie s plynulými pohyby, která minimalizuje náhlé změny směru. Zvyšuje životnost nástroje a snižuje zatížení stroje. Je vhodná pro moderní vysokorychlostní obrábění.

Koncentrické hrubování - Hrubování založené na 2D offsetu kontury. Postupně ubírá materiál po vrstvách směrem dovnitř nebo ven. Je rychlé a vhodné pro jednodušší kapsy a plošné tvary.

CikCak hrubování - Hrubování ve formě rovnoběžných řádků. Používá se často na volné plochy nebo šikmé povrchy. Je jednoduché na nastavení, ale méně efektivní u složitých tvarů.

Odvrtávání - Hrubování svislými zářezy (jako „vrtáním“). Hodí se pro tvrdé materiály nebo velmi hluboké kapsy. Umožňuje rychle odstranit větší objem materiálu.

Volumill 3x - Pokročilá adaptivní strategie hrubování. Udržuje konstantní zatížení nástroje a využívá vysoké posuvy. Výrazně zkracuje čas obrábění a šetří nástroje.

Specifická nastavení hrubovacích operací

Omezení

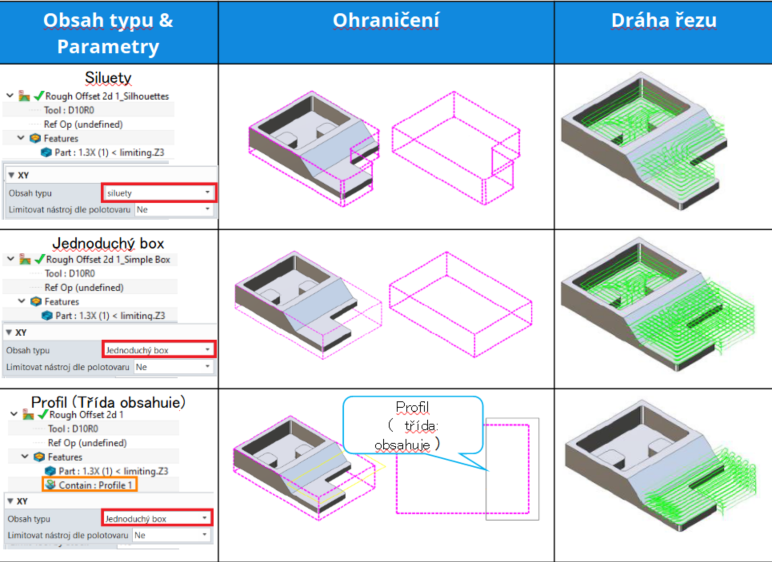

Obsah typu

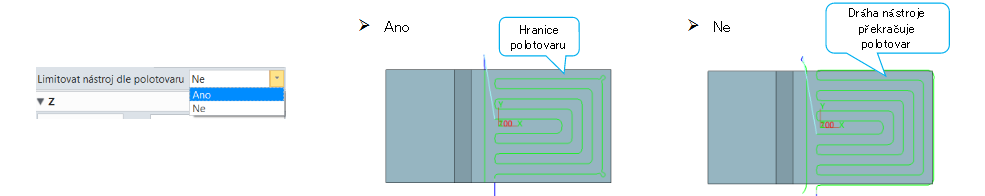

Limitovat nástroj dle polotovaru

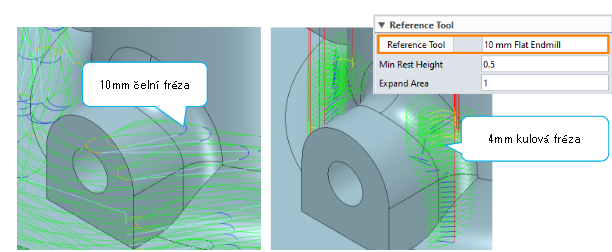

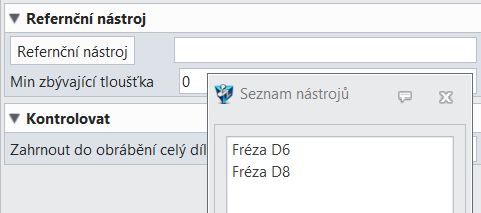

Referenční nástroj

Referenční nástroj představuje nástroj z předchozí operace dle kterého ZW3D pozná, kde zůstal materiál.

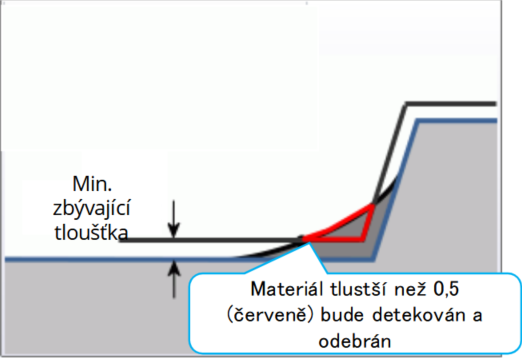

Min. zbývající tloušťka - prahová hodnota, od které se zbytkový materiál považuje za „detekovaný a obráběný“.



Použití referenčního nástroje je jednou z operací tzv. zbytkového hrubování.

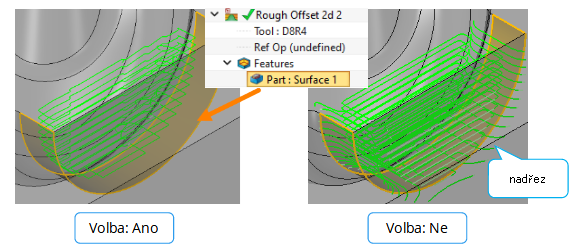

Zahrnout do obrábění celý díl

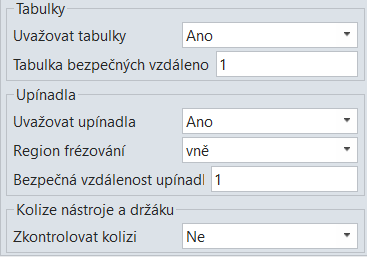

Kontrola kolizí

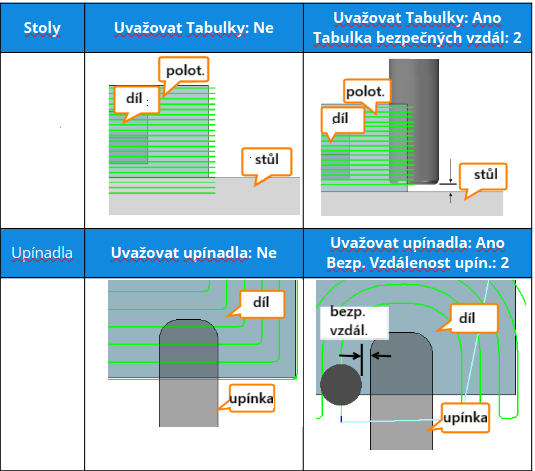

Uvažovat tabulky - Kontrola kolizí nástroje se stolem (Díl s přiřazenou třídou Stůl).
Uvažovat upínadla - Kontrola kolizí nástroje se stolem (Díl s přiřazenou třídou Upínadlo).

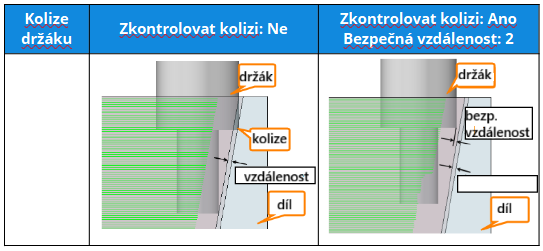

Kolize nástroje a držáku - Kontrola kolize mezi držákem nástroje a obráběným dílem.

Tolerance a kroky

Tolerance určuje přesnost dráhy nástroje vůči ideální geometrii modelu.

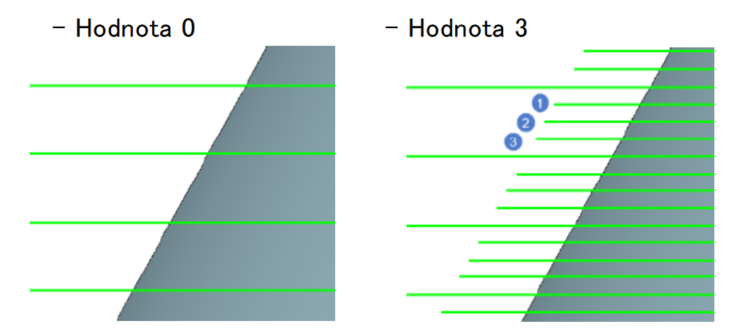

Počet řezů

Určuje, kolik mezivrstvových řezů (konturovacích drah) bude vloženo mezi dvě hrubovací dráhy nástroje.

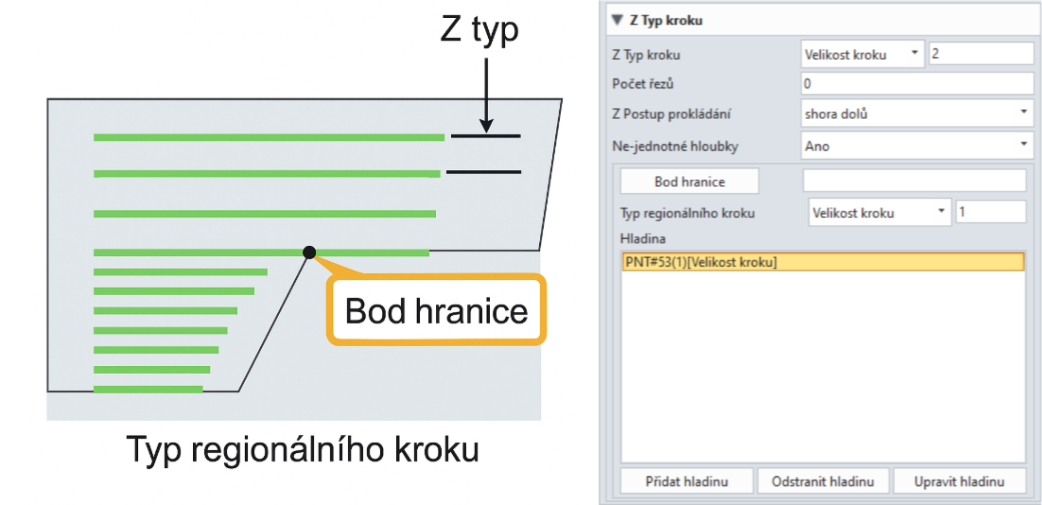

Ne-jednotné hloubky - ano
Použití v případě, že chcete oblast obrábění rozdělit na rozdílné velikosti kroků ve směru osy z.

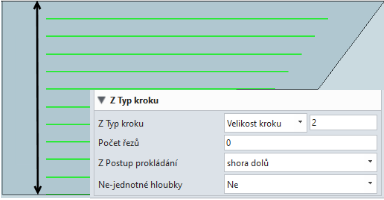

Ne-jednotné hloubky - ne
Použití pro konstantní Z typ kroku (hloubku řezu).

Nastavení dráhy

Definuje směr řezu, pořadí řezů, vzor dráhy nástroje a další parametry.

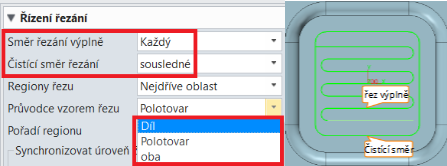

Směr řezání výplně (hrubování) a Čistící směr řezání (čištění) - Přiřadí dráhy nástroje tak, aby střídaly směr řezu (tzv. „cikcak“) – buď v režimu proti posuvu (nesousledný) nebo po posuvu (sousledný). Automatický následuje stejný směr jako hrubovací řez.

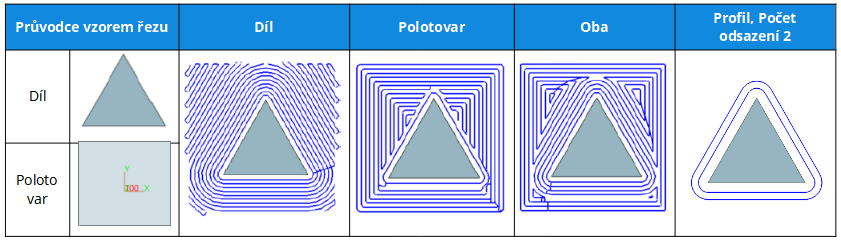

Průvodce vzorem řezu



Pořadí regionu

Poblíž - Optimalizuje pro přeskakování mezi nejbližšími regiony.



Podél X - Nejprve bere řádky ve směru osy X.



Podél Y - Nejprve bere sloupce ve směru osy Y.



X CikCak -



Y CikCak -

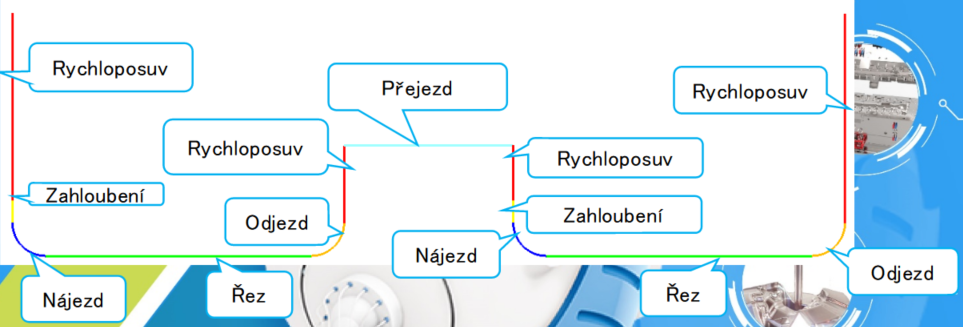

Přejezdy a nájezdy

Popis jednotlivých pohybů nástroje.
