Plechy - Ohyb dle čáry

Pro tvorbu ohybu plechového dílu nepotřebujete pouze existující hrany, ale můžete použít taky čáru, vytvořené pomocí skici.

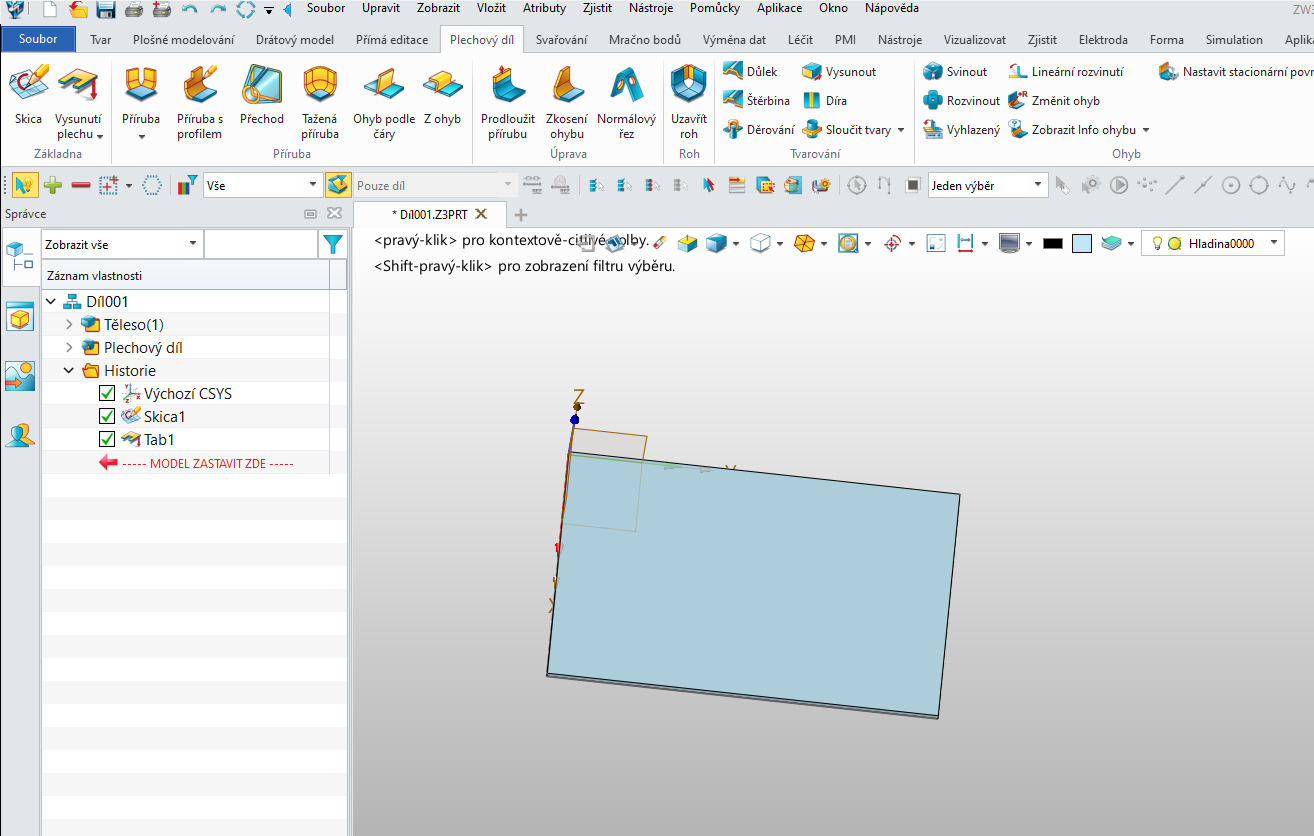

1. Nejprve potřebujete vytvořit plechový díl, vůči kterému budete chtít vytvořit ohybovou čáru a samotný ohyb.

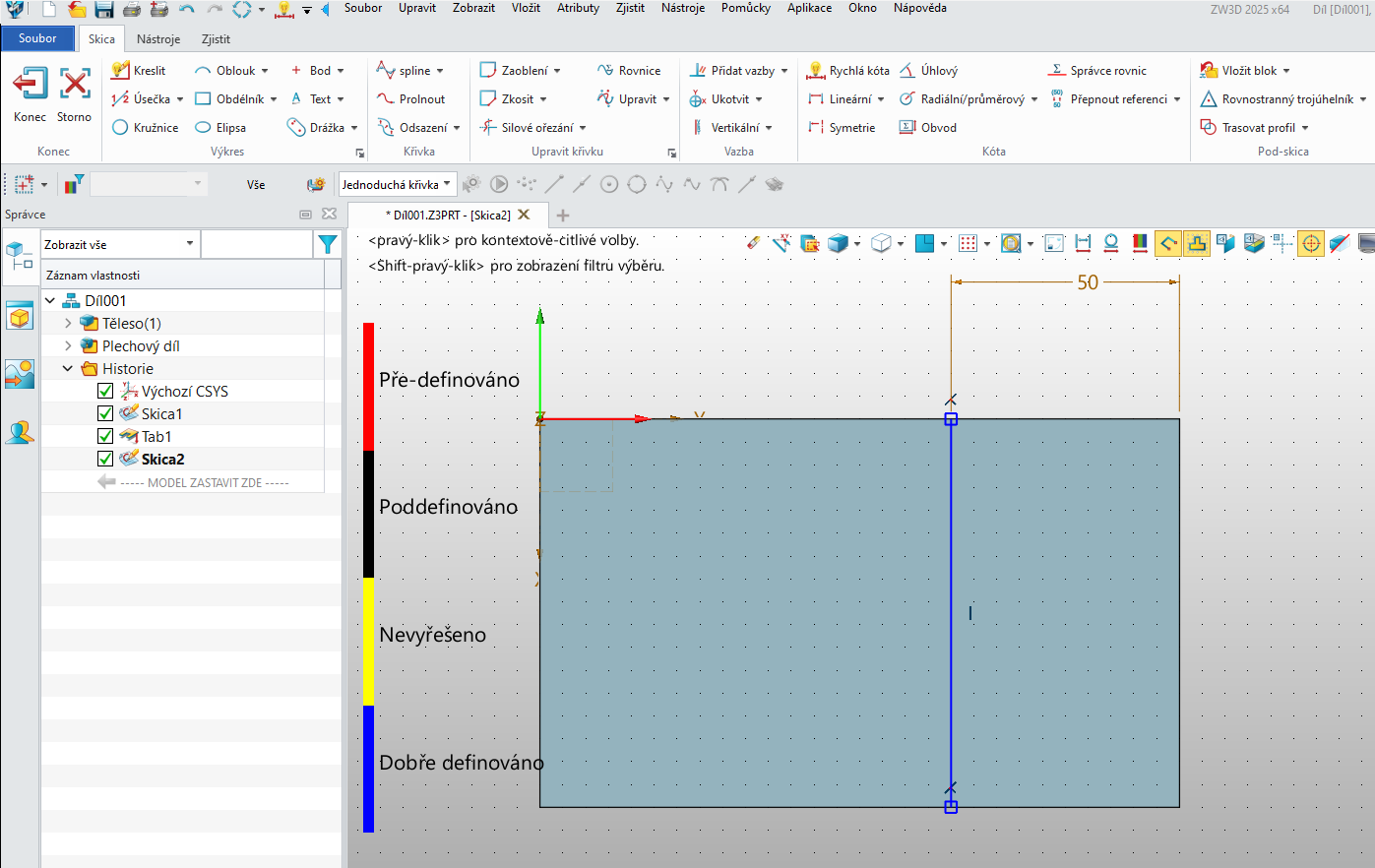

2. Založte si novou skicu a zhotovte čáru, podle které chcete vytvořený plech ohnout.

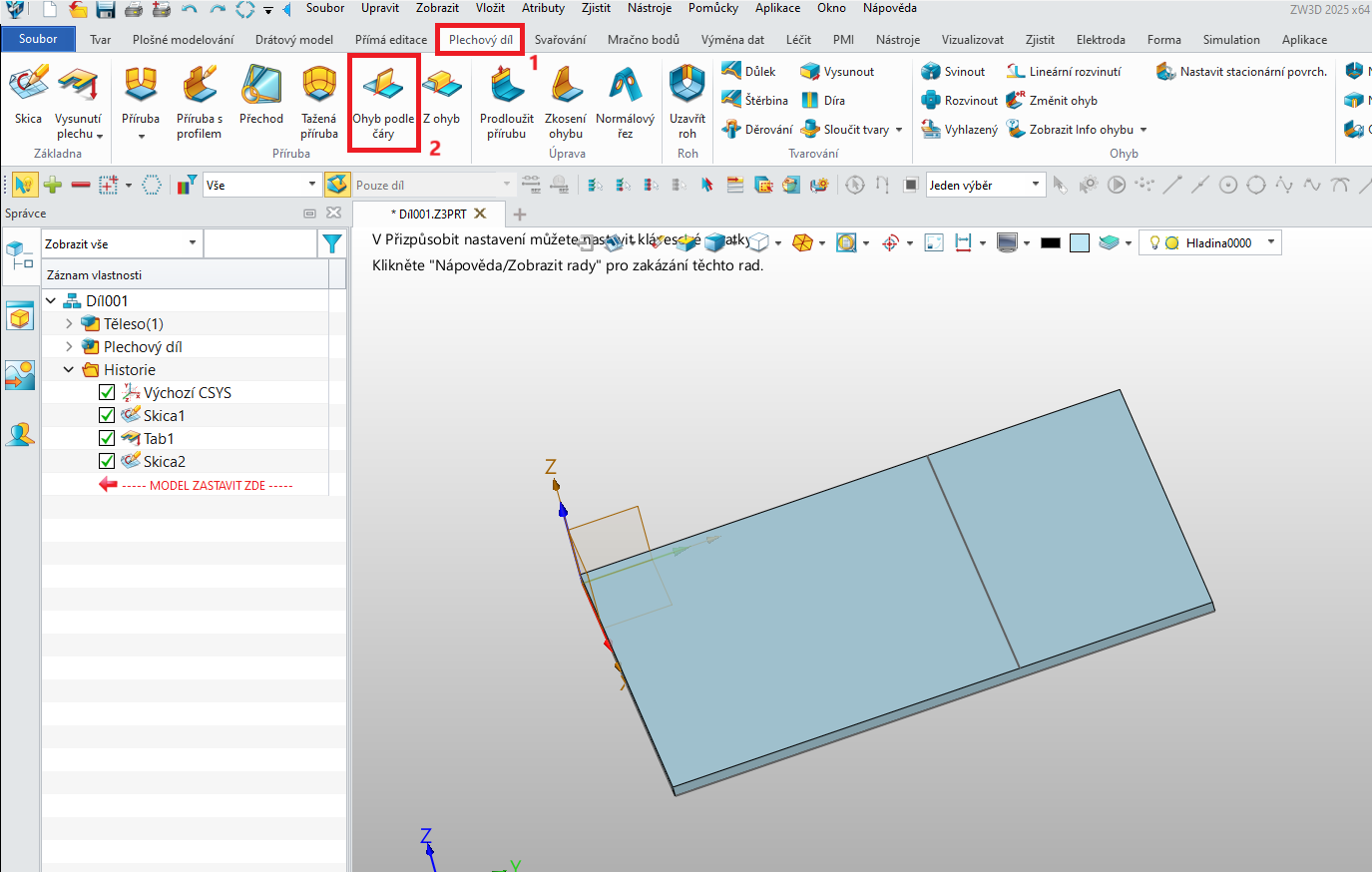

3. Na kartě Plechový díl zvolte Ohyb podle čáry.

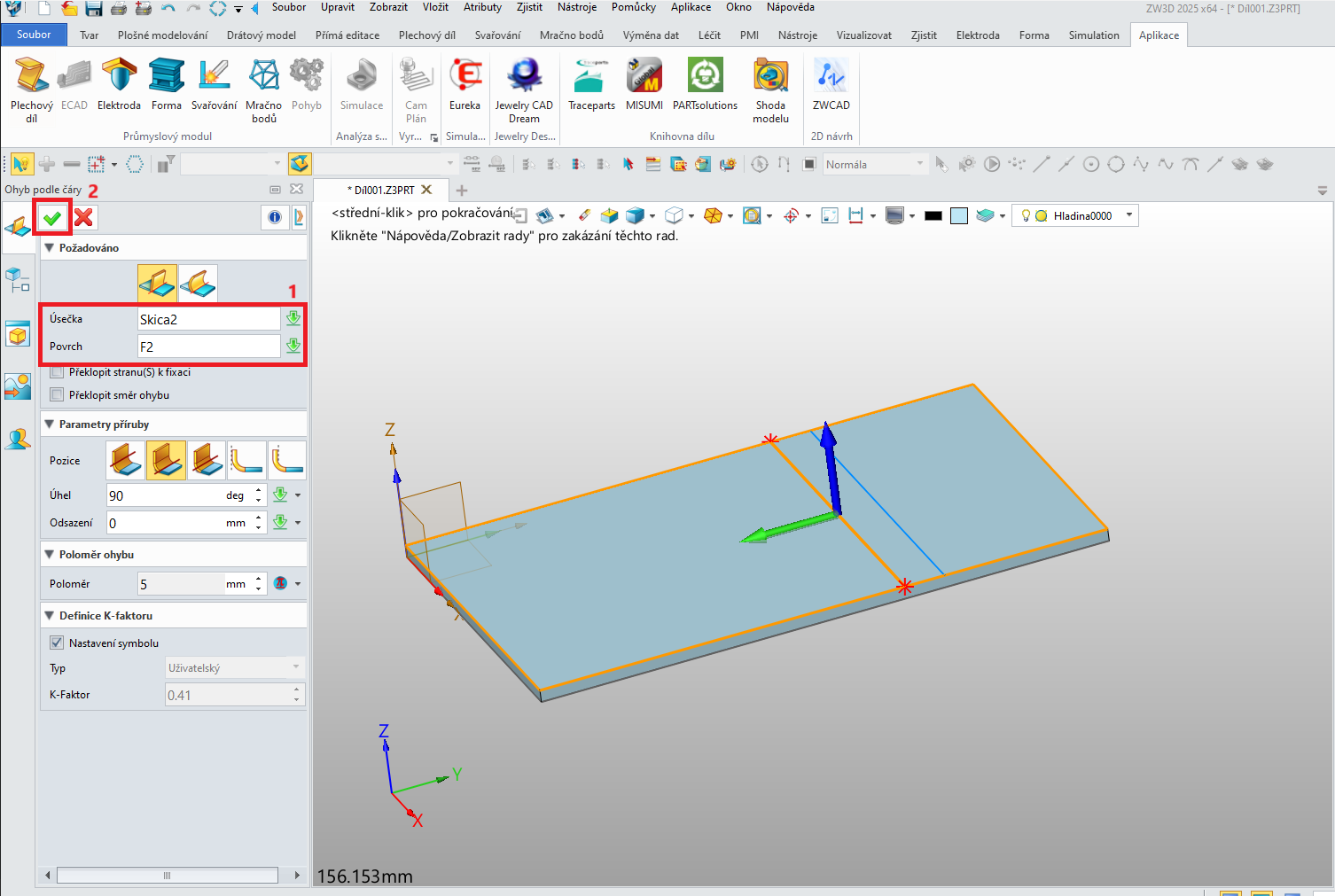

4. Otevře se okno funkce. Nejprve zvolte úsečku ohybu, poté povrch plechu (zhotovený plech). Dále nadefinujte parametry příruby. Pozice určuje, zda bude zvolená úsečka ve středu či na stranách ohybu. Po vyplnění všech potřebných parametrů potvrďte zelenou fajfkou.

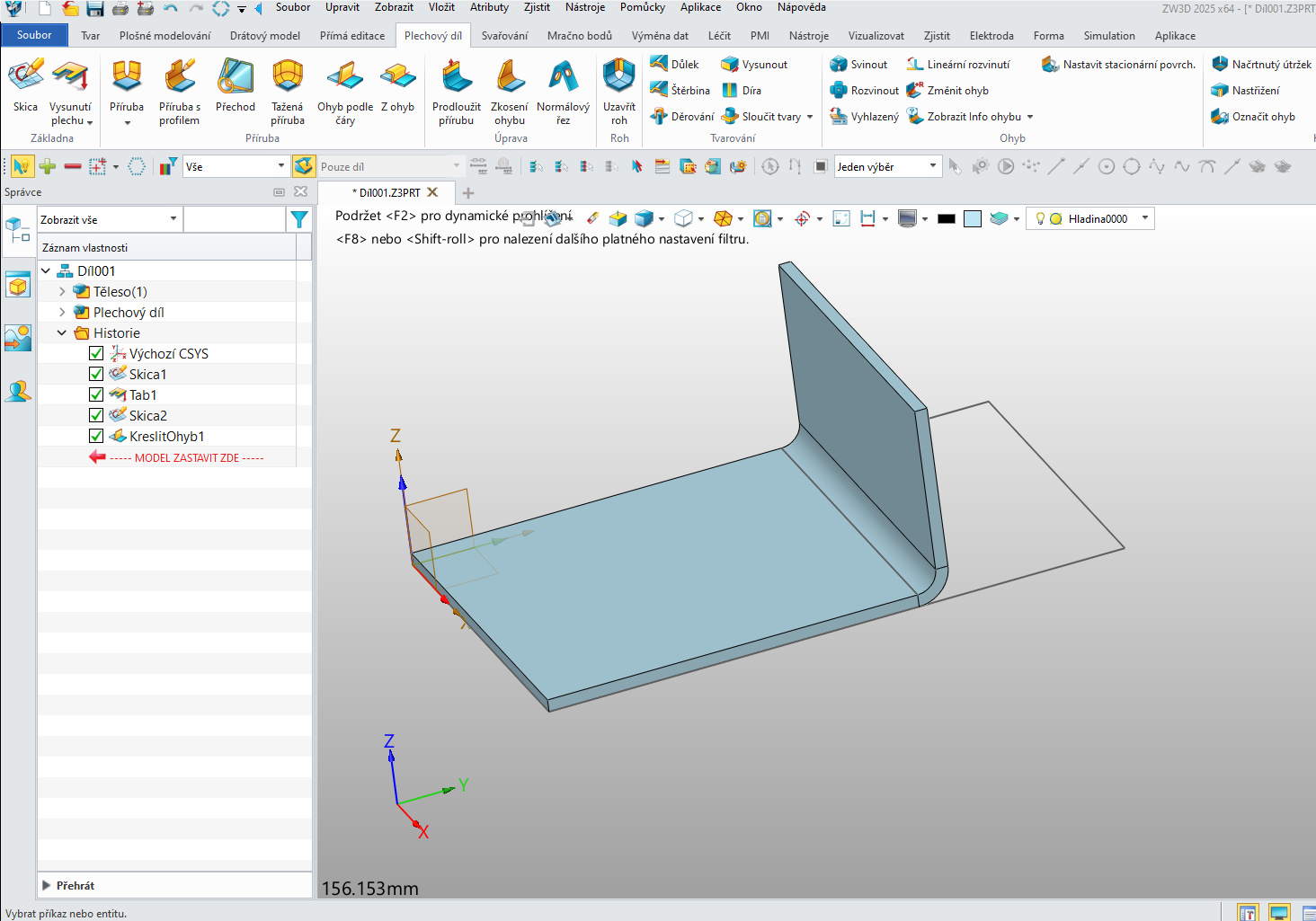

5. Tím je ohyb dle čáry zhotoven.
