Práce v režimu Multiobjekt vs Singleobjekt v ZW3D

ZW3D nabízí dvě základní možnosti správy souborů.

Single objekt

První z nich je tzv. single objekt, ten je v ZW3D nastaven jako výchozí. Spočívá v tom, že každý element má svůj vlastní soubor se svou vlastní příponou (díl - Z3PRT, sestava - Z3ASM, výkres - Z3DRW , CAM soubor). Ty se ukládají do složky na disk.

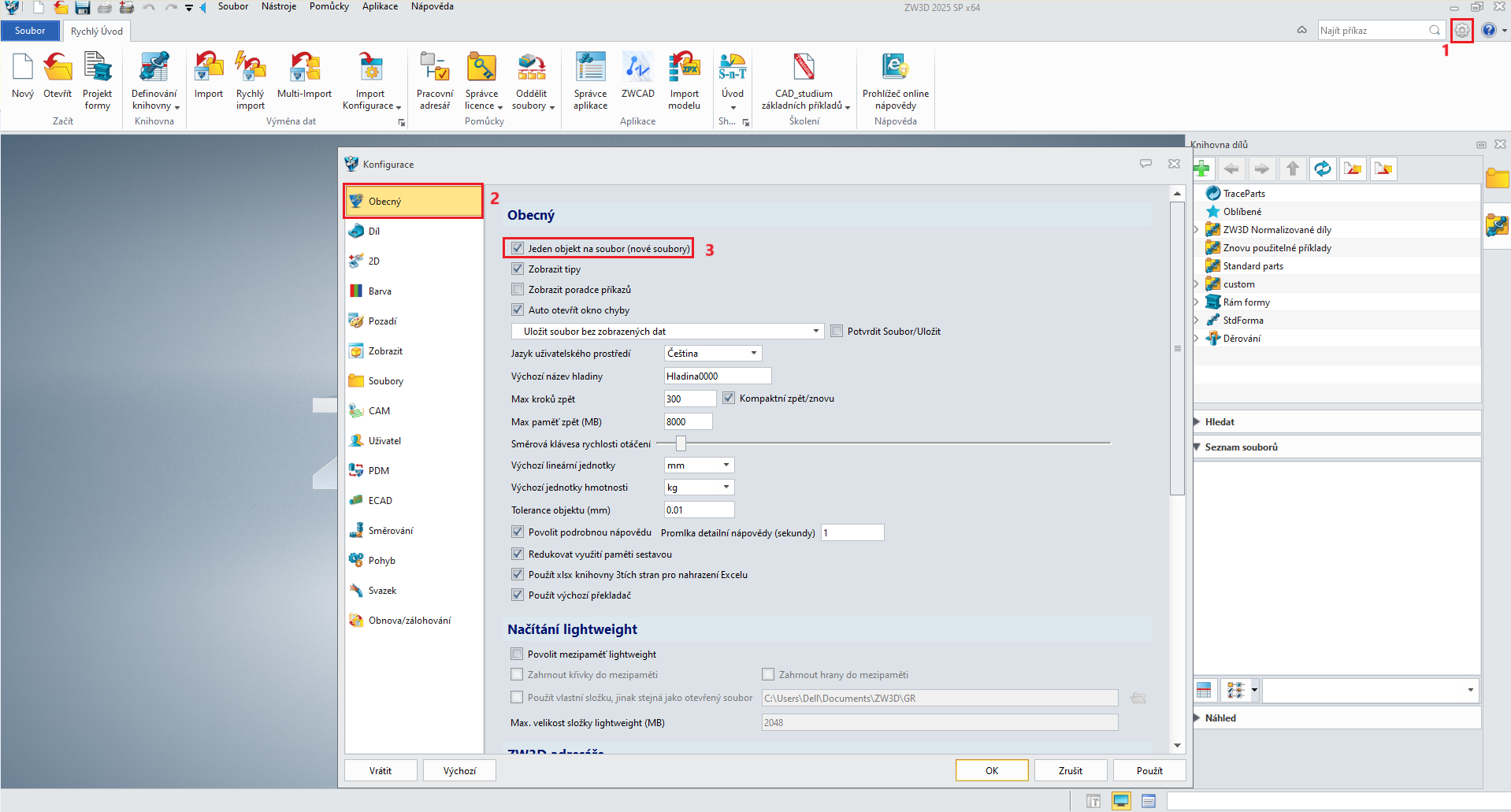

Pro založení je nutno, aby bylo v Nastavení, v oddílu Obecný zaškrtnuto políčko Jeden objekt na soubor (nové soubory).

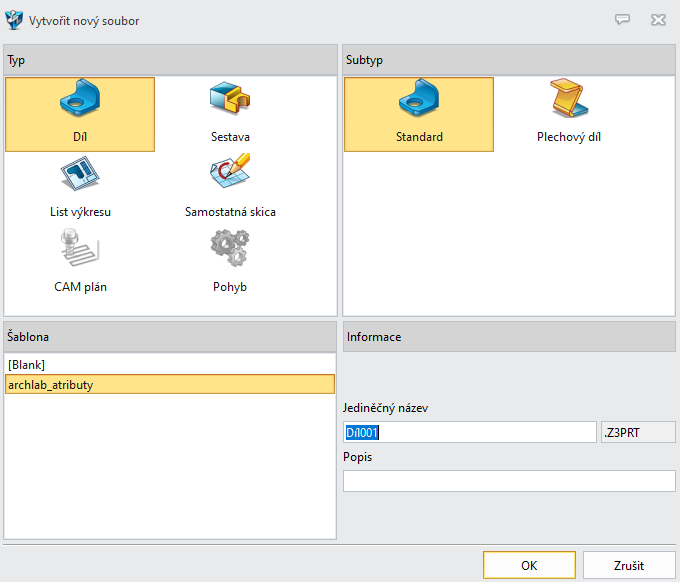

Když teď zakládáte nový soubor nabízí se jako typ vybrat mezi dílem, sestavou, listem výkresu a samostatnou skicou.

Multi objekt

Druhá možnost je použití multi objektu. Zde se všechny elementy (díl, výkres, sestava) ukládají do jednoho souboru s příponou Z3. Spravovat je pak můžete v prostředí manažeru přímo v ZW3D.

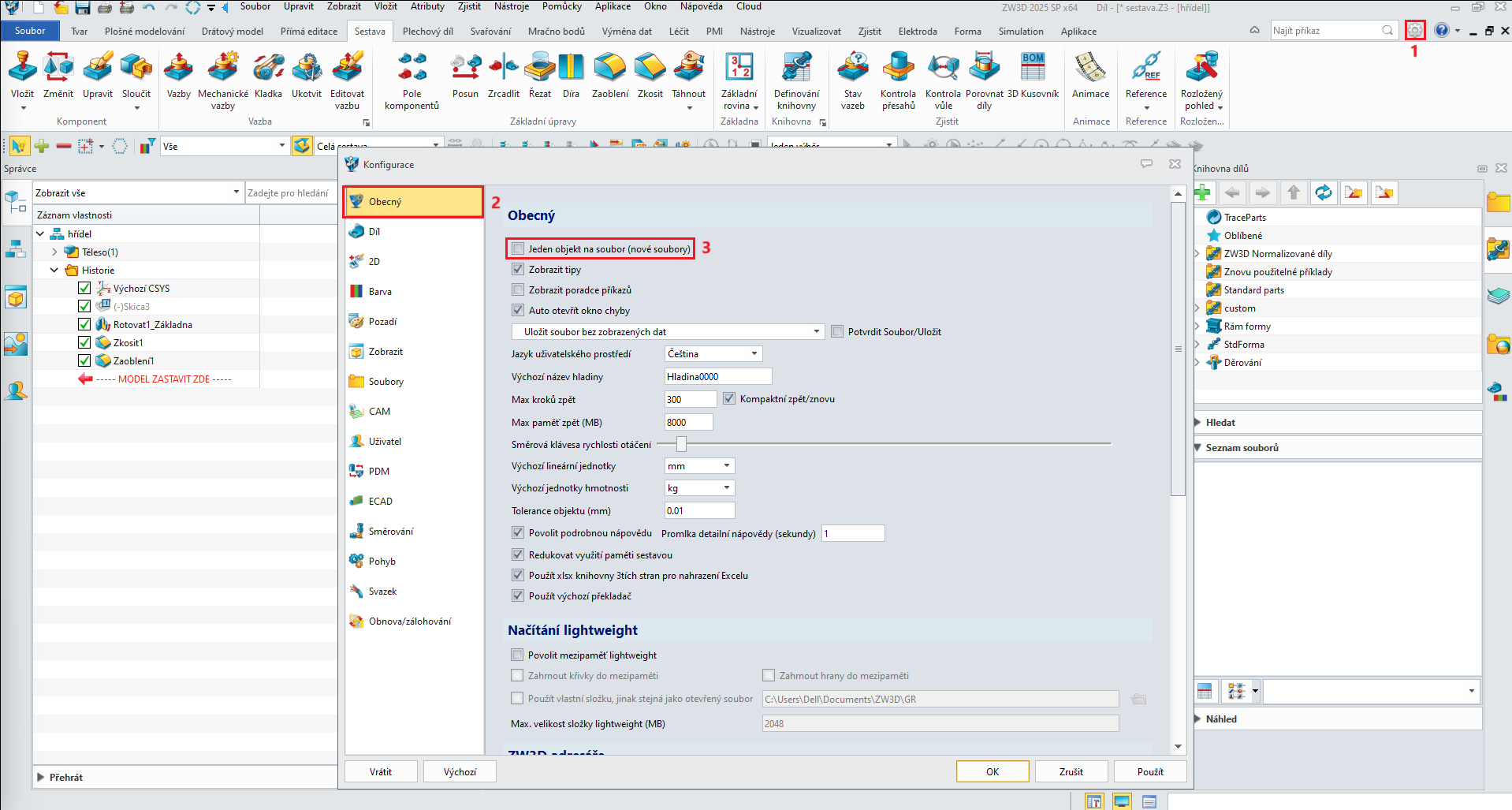

Pro založení je v Nastavení, v oddílu Obecný nutno mít zrušenou volbu políčka Jeden objekt na soubor (nové soubory) - na rozdíl od single objektu.

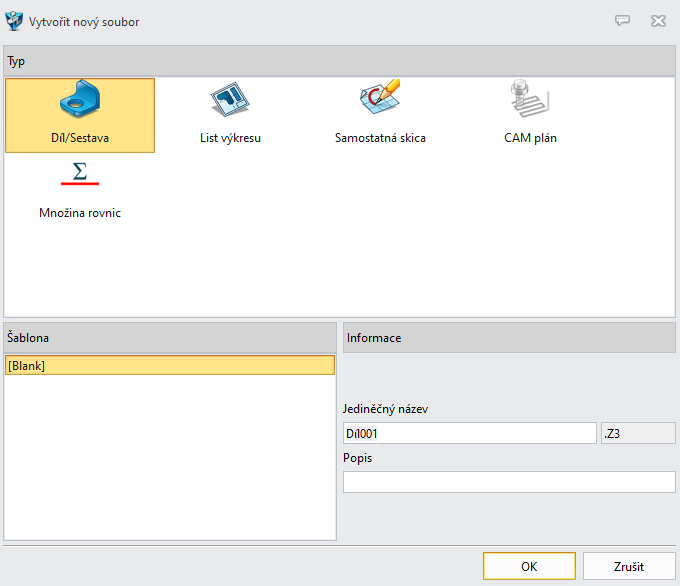

Při zakládání nového souboru pak na rozdíl od single objektu už nemůžete zakládat zvlášť soubor pro díl a sestavu, je jednotný formát pro oba stavy.

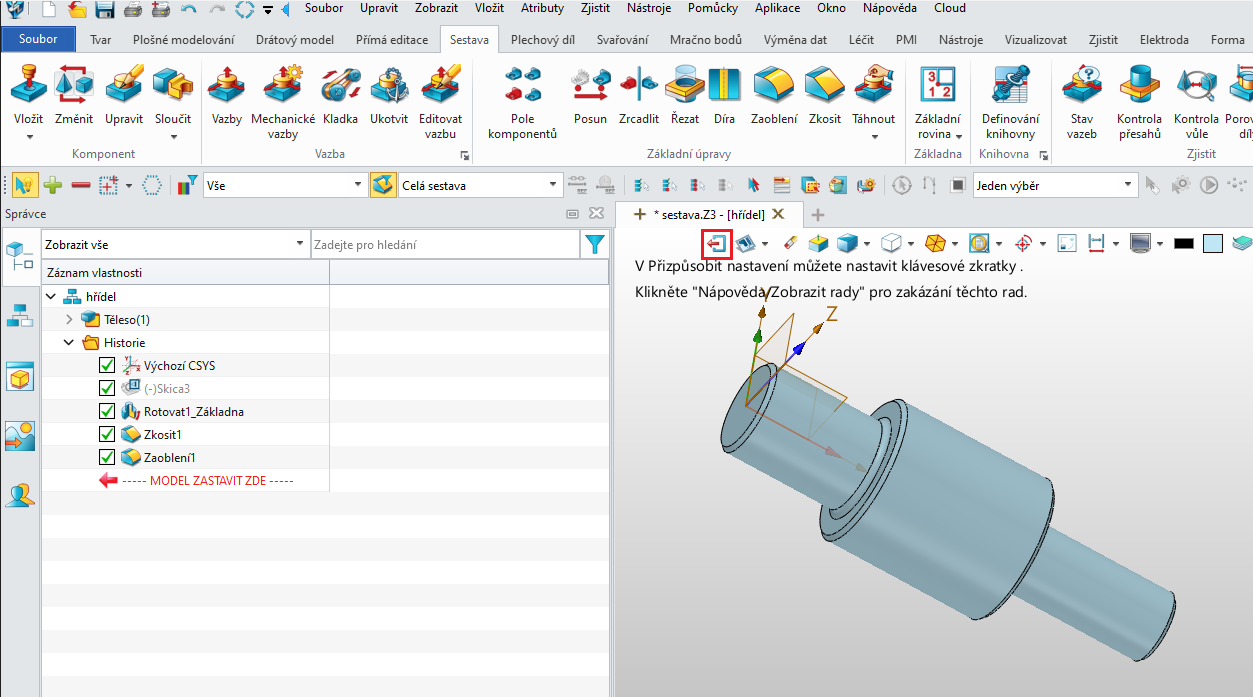

Manažer jednotlivých souborů pak spustíte pomocí symbolu šipky zpět.

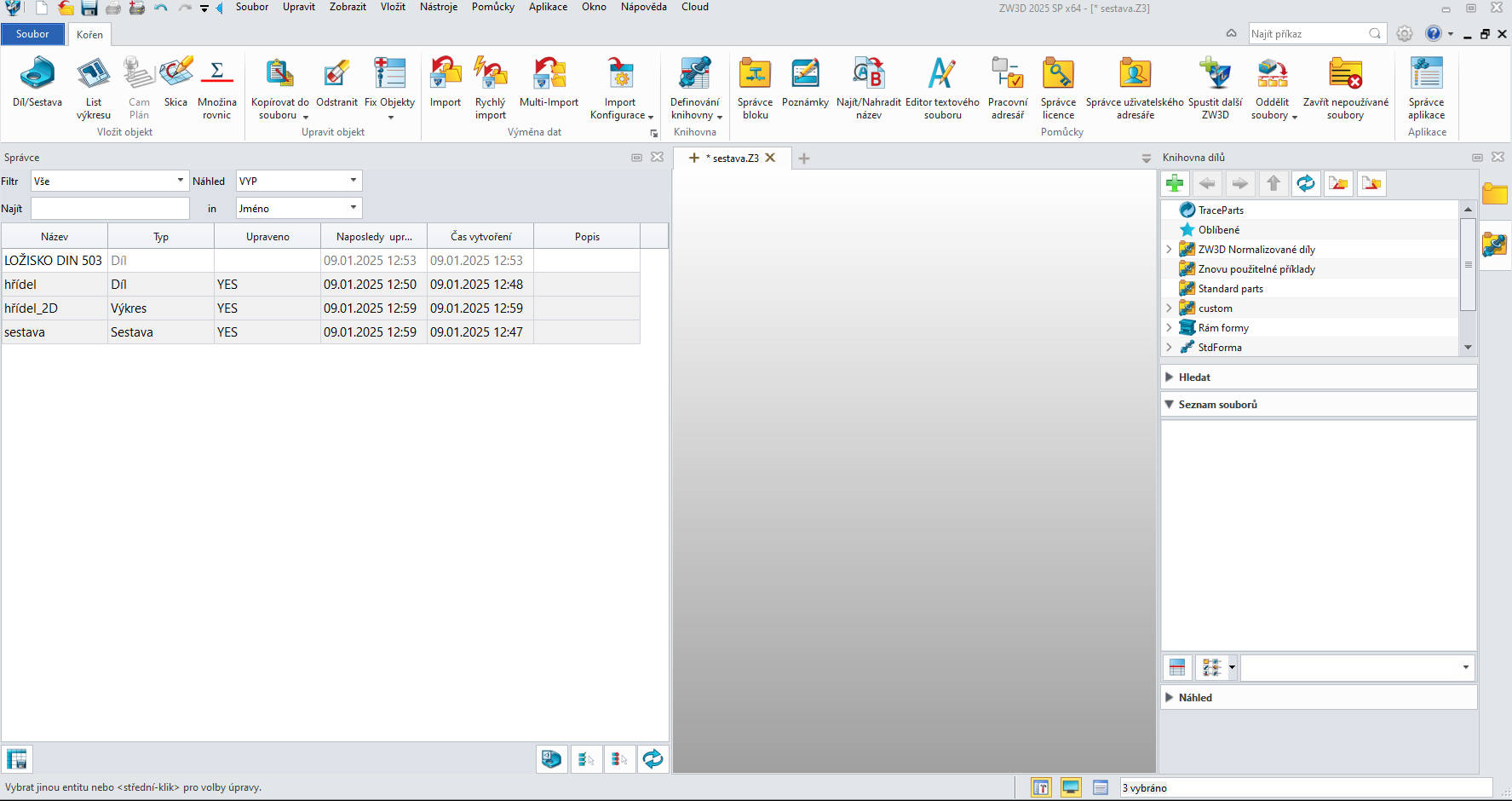

Tímto se otevře manažer pro správu souborů multi objektu.
