Modul Konstrukce naleznete v horním menu programu, v případě, že pracujete v režimu sestavy. Tento modul vám pomůže značně zefektivnit práci se sestavami/svařenci. V tomto návodu si ukážeme základní funkce pro modelování těchto konstrukcí.

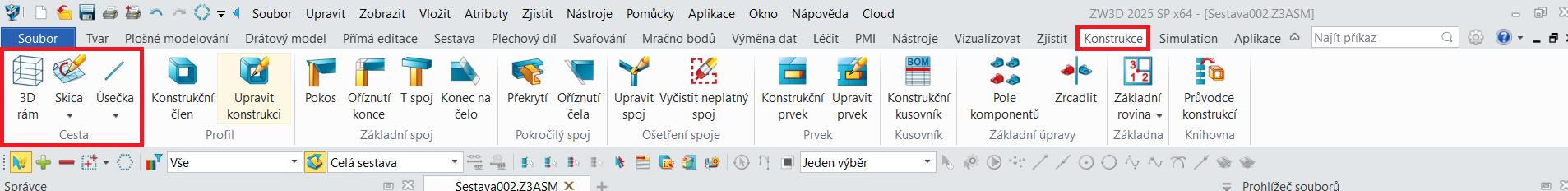

1. Pro určení rozměrů konstrukce je možno využít funkce z oddílu Cesta na kartě Konstrukce.

Modul konstrukce v ZW3D - možnosti cest

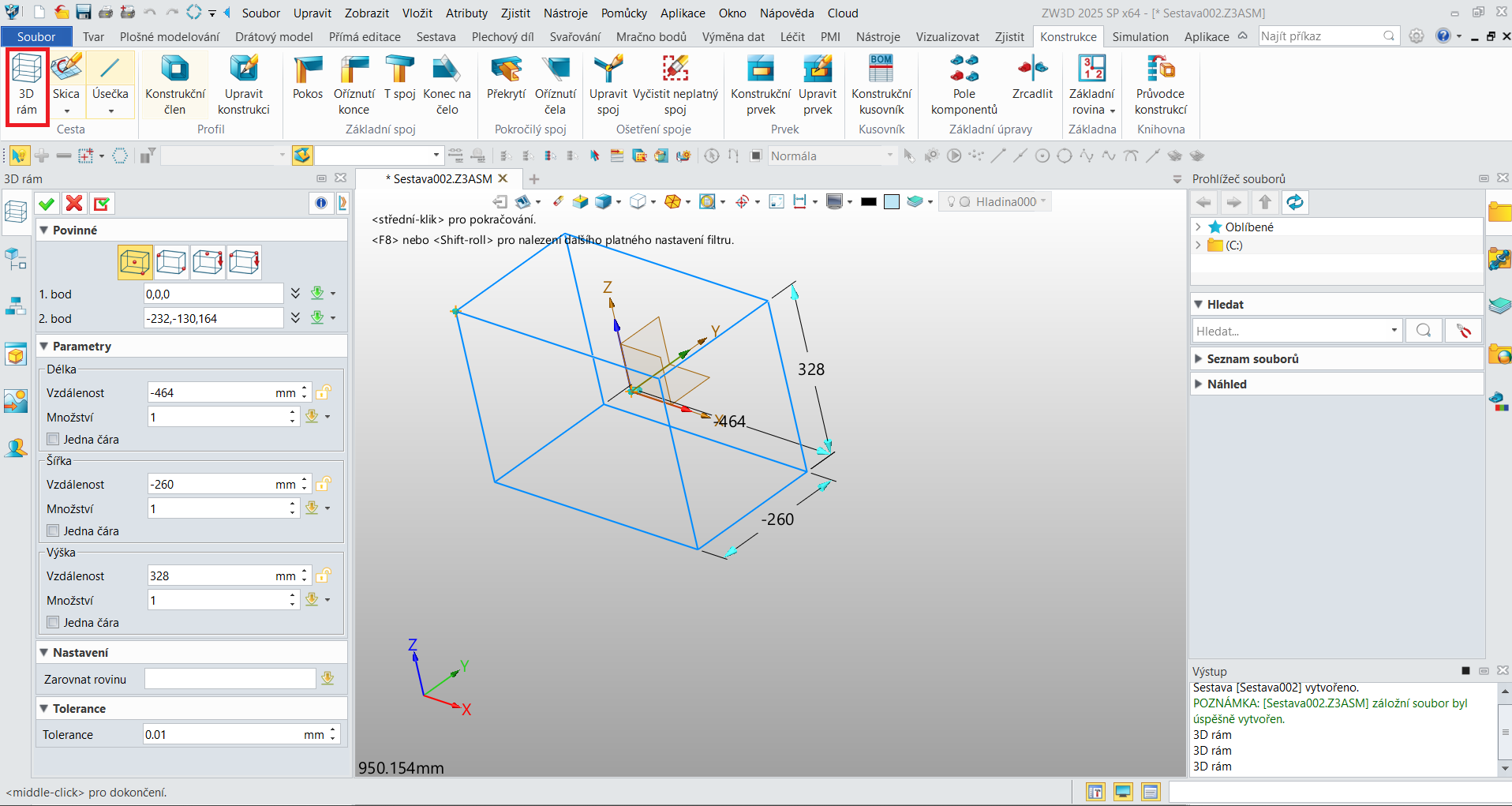

2. Začneme funkcí 3D Rám, kdy zadáváte skicu 3D kvádru. Můžete určit střed a všechny tři rozměru kvádru.

Modul konstrukce v ZW3D - 3D rám

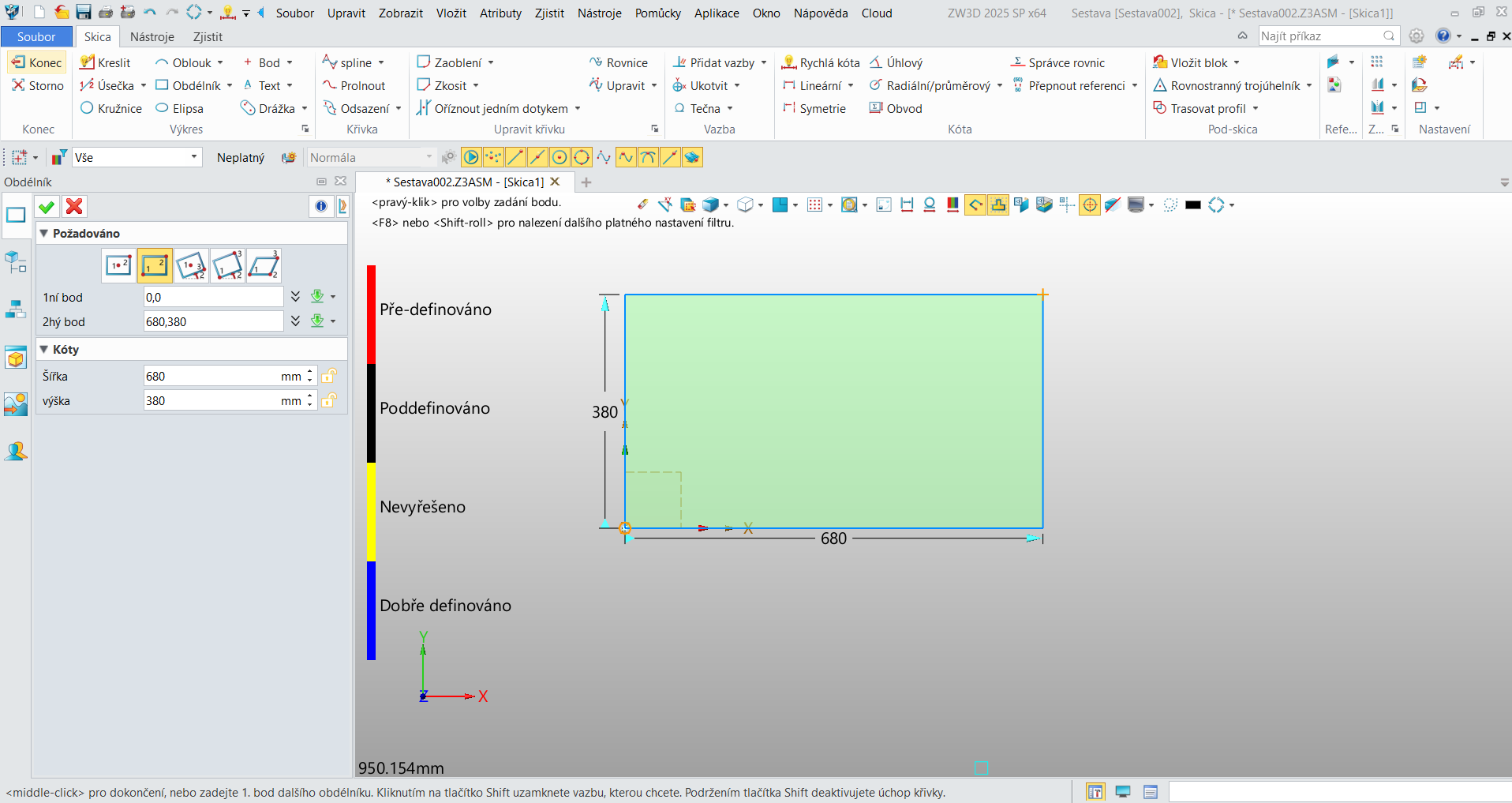

3. Další možnost je použití obyčejné 2D skici, kdy zadáváte logicky pouze dva rozměry.

Modul konstrukce v ZW3D - 2D skica

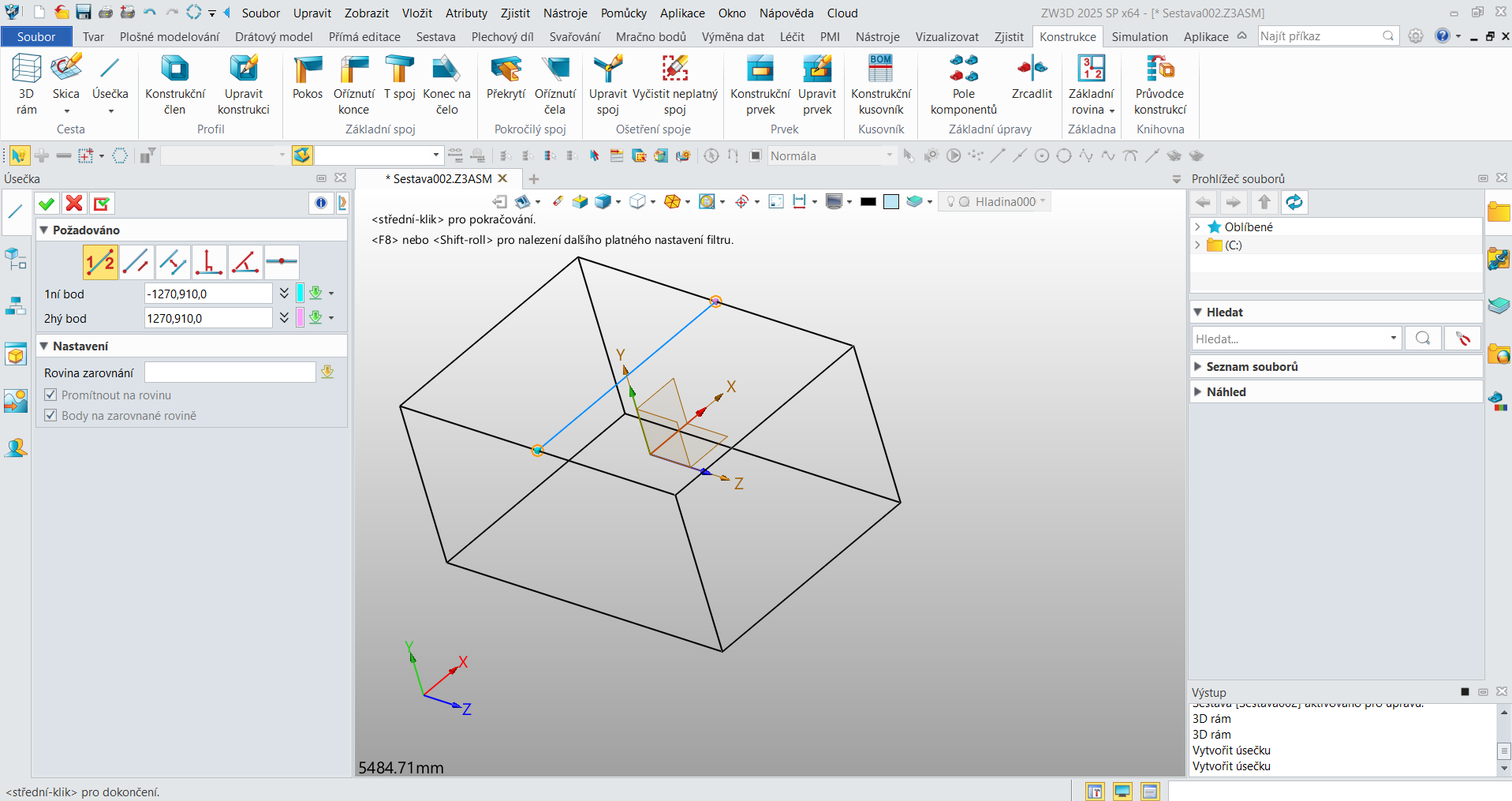

4. Pokud použijete funkci Úsečka, můžete vámi definovanou úsečkou propojit libovolné body v 3D prostoru. Podobně funguje 3D skica.

Modul konstrukce v ZW3D - 3D čára

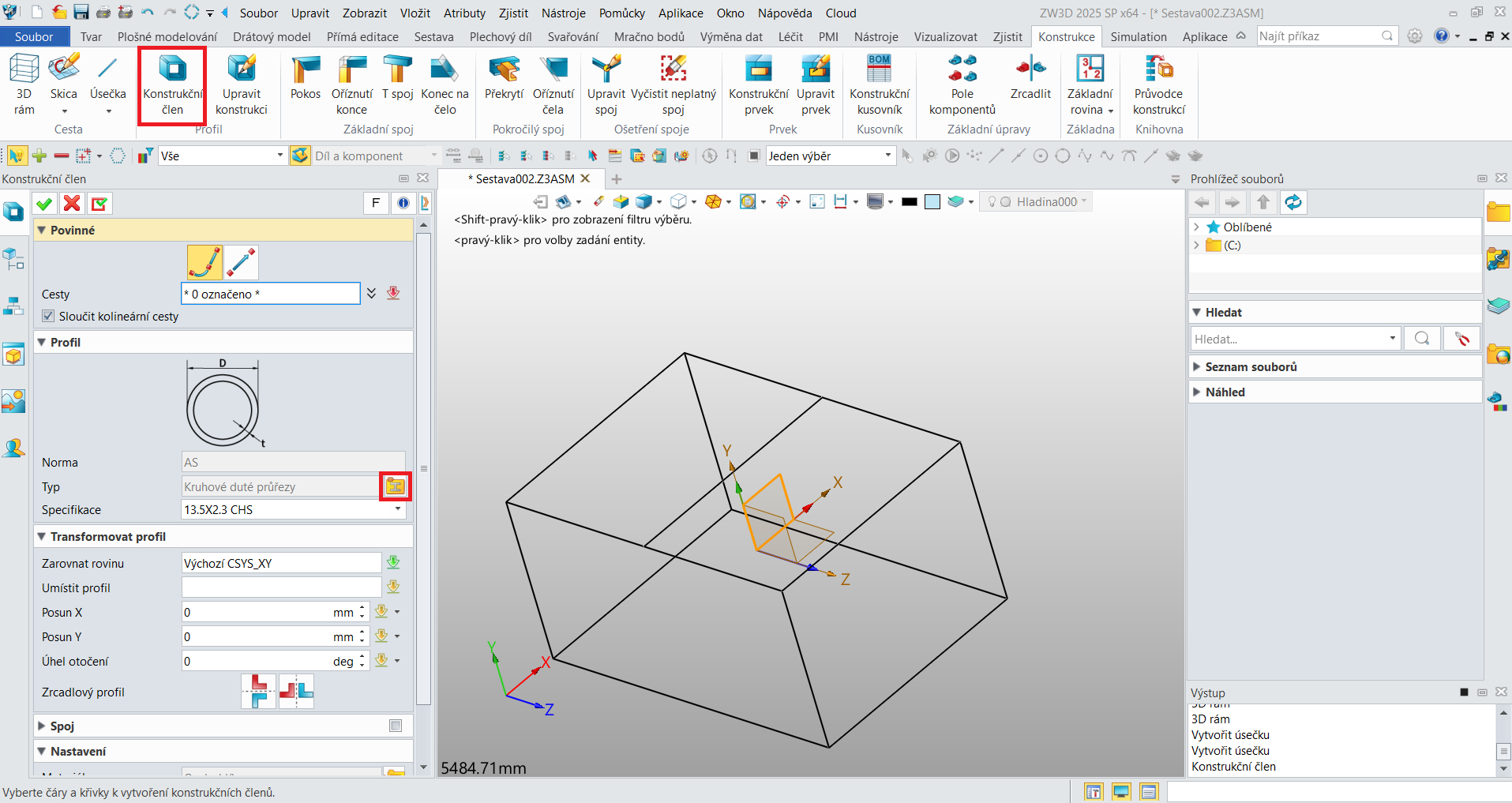

5. Až budete mít finálně hotovou (3D) skicu, je možno definovat materiály konstrukce. Klikněte na funkci Konstrukční člen. Nejprve je zapotřebí definovat materiál. V oddílu profil u kolonky Typ klikněte na ikonku profilu.

Modul konstrukce v ZW3D - Typ profilu

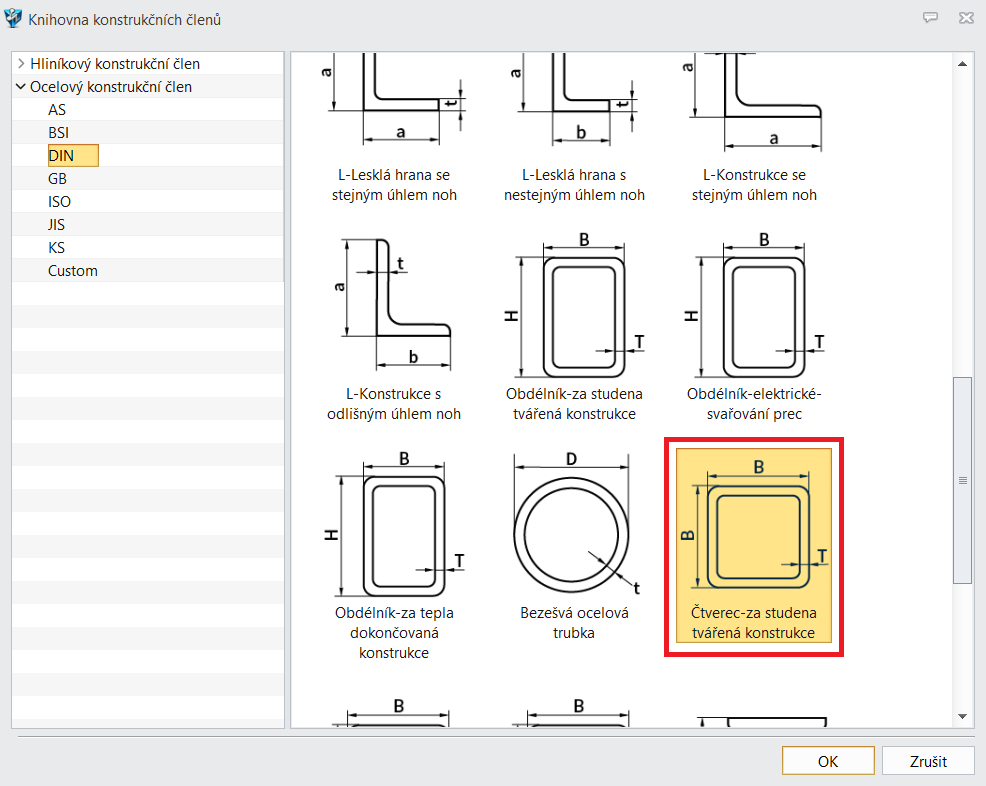

6. Zde máte na výběr mezi vícero normami veškerých typů profilů.

Modul konstrukce v ZW3D - knihovna konstrukčních členů

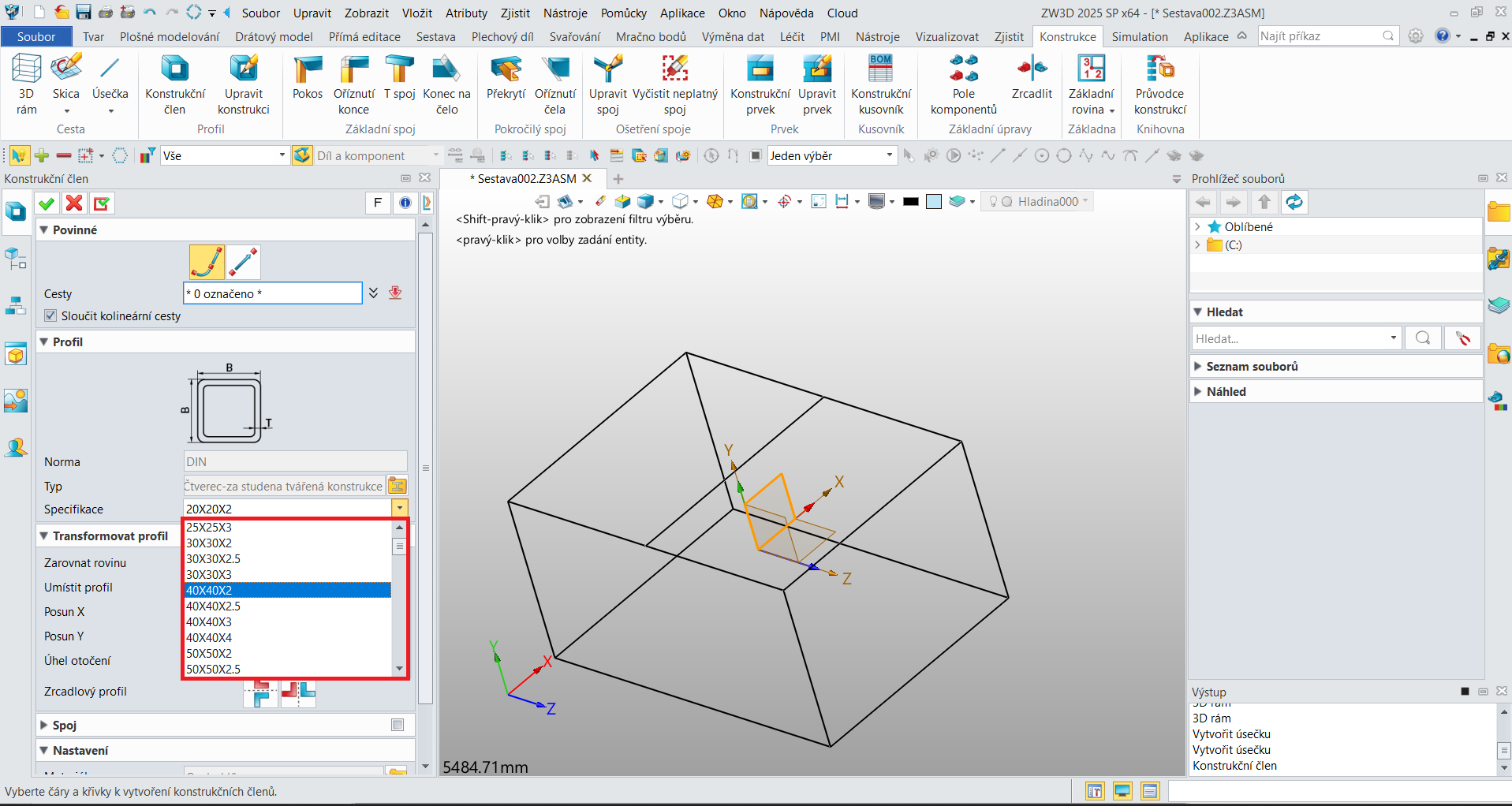

7. Po výběru typu profilu ještě můžete navolit Specifikaci, tedy přesné rozměry profilu.

Modul konstrukce v ZW3D - specifikace rozměrů

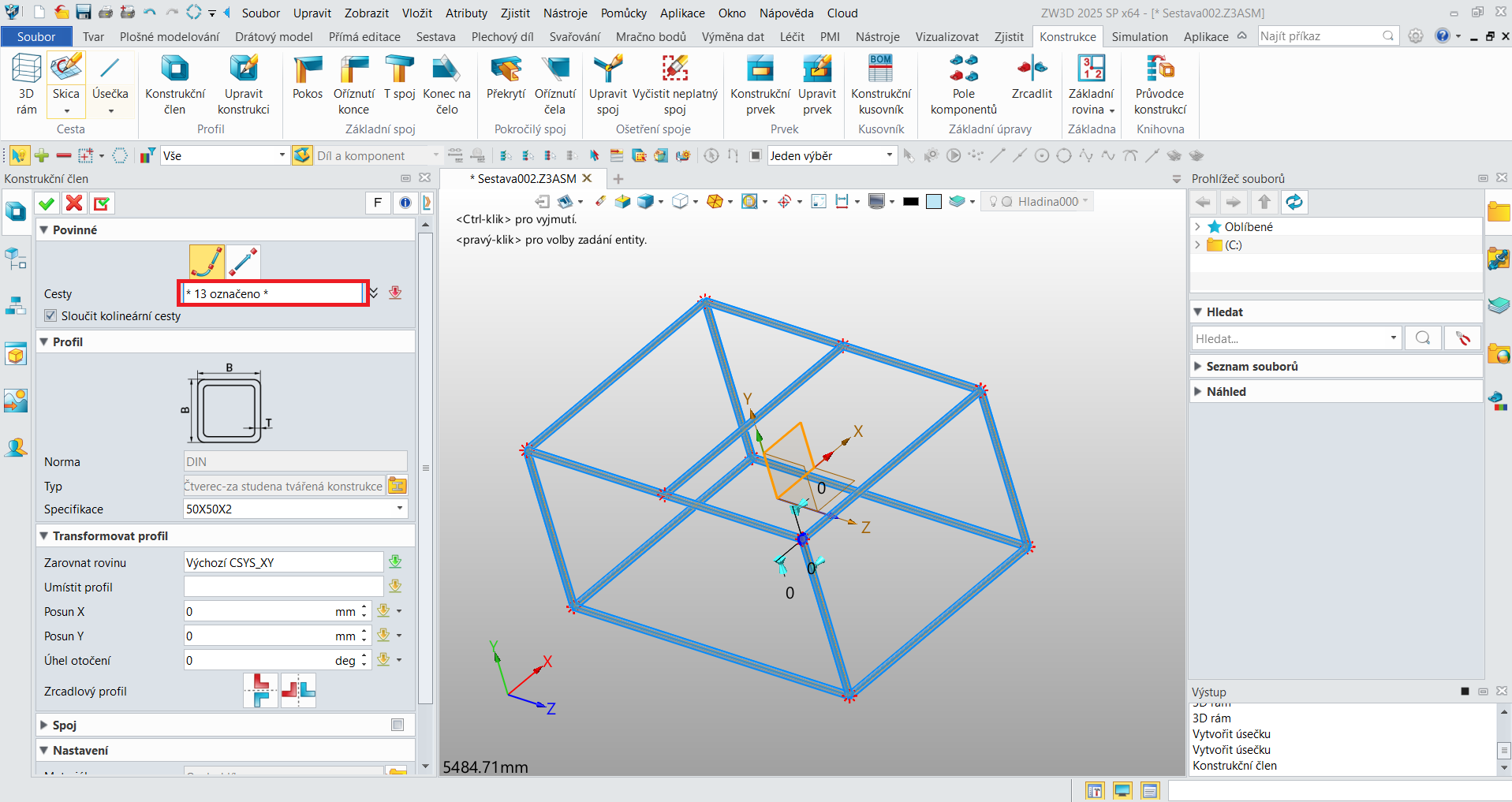

8. Pod kolonkou cesty označte všechny prvky skici, které chcete, aby představovaly trajektorii definovaných profilů.

Modul konstrukce v ZW3D - definování cest profilů

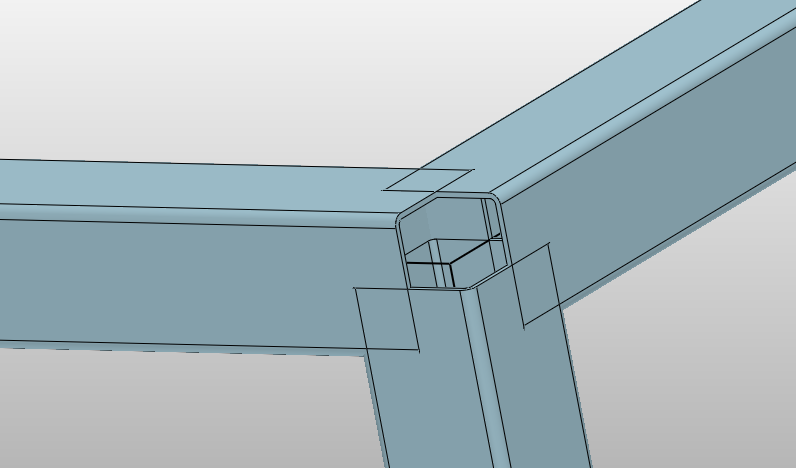

9. Pokud předchozí bod vykonáte bez toho aniž byste definovali spoje, budou vám jednotlivé profily v rozích kolidovat (víz obr.). Proto je zapotřebí spoje (rohy) definovat (víz následující bod).

Modul konstrukce v ZW3D - kolize rohů

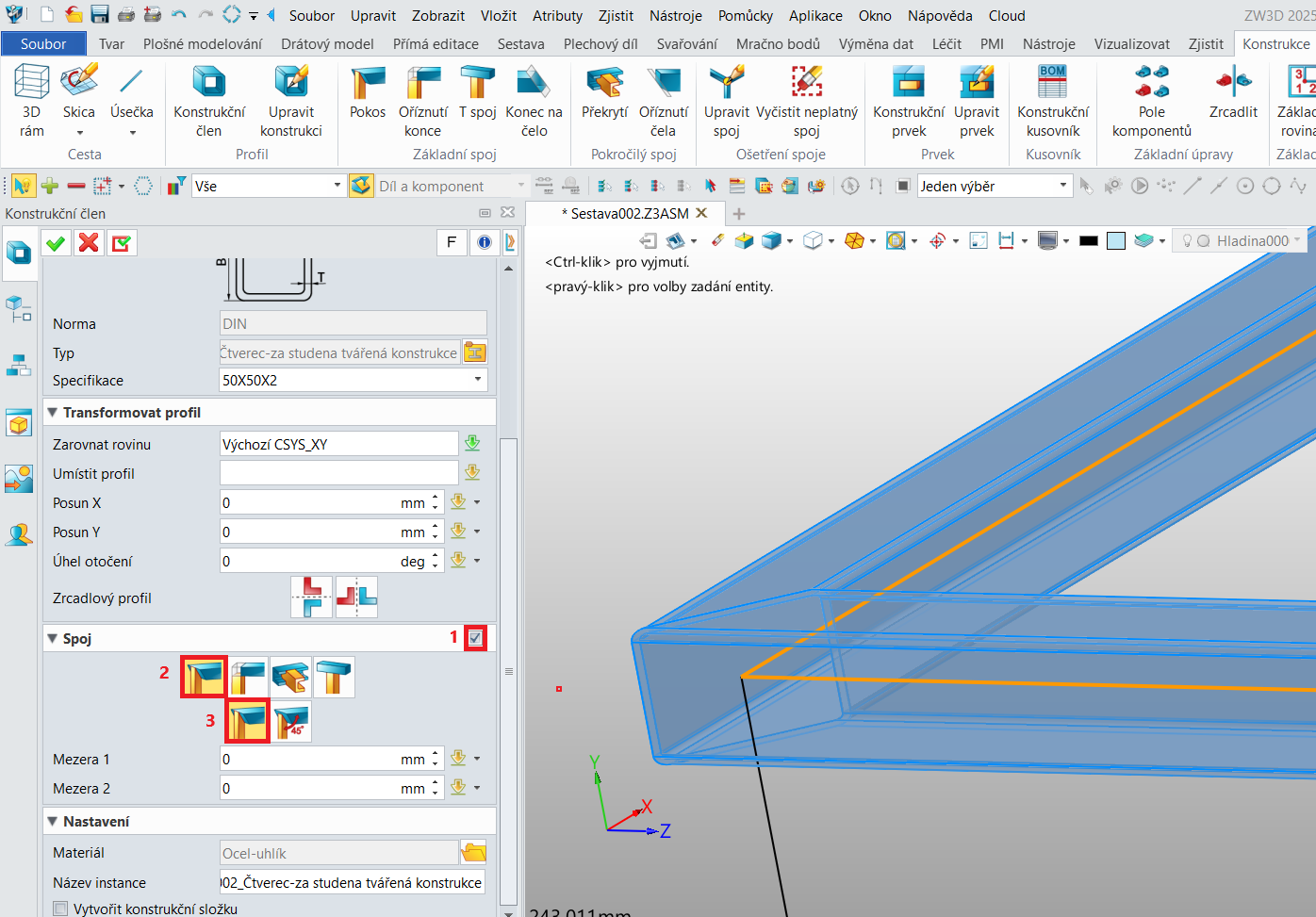

10. Spoje lze definovat již při zadávání konstrukčních členů. Např. u rohového spojení jeklů je typické spojení zkosením. Zvolte tedy volbu Spoj (fajfkou) a poté definujte typ spoje.

Modul konstrukce v ZW3D - definování spojů

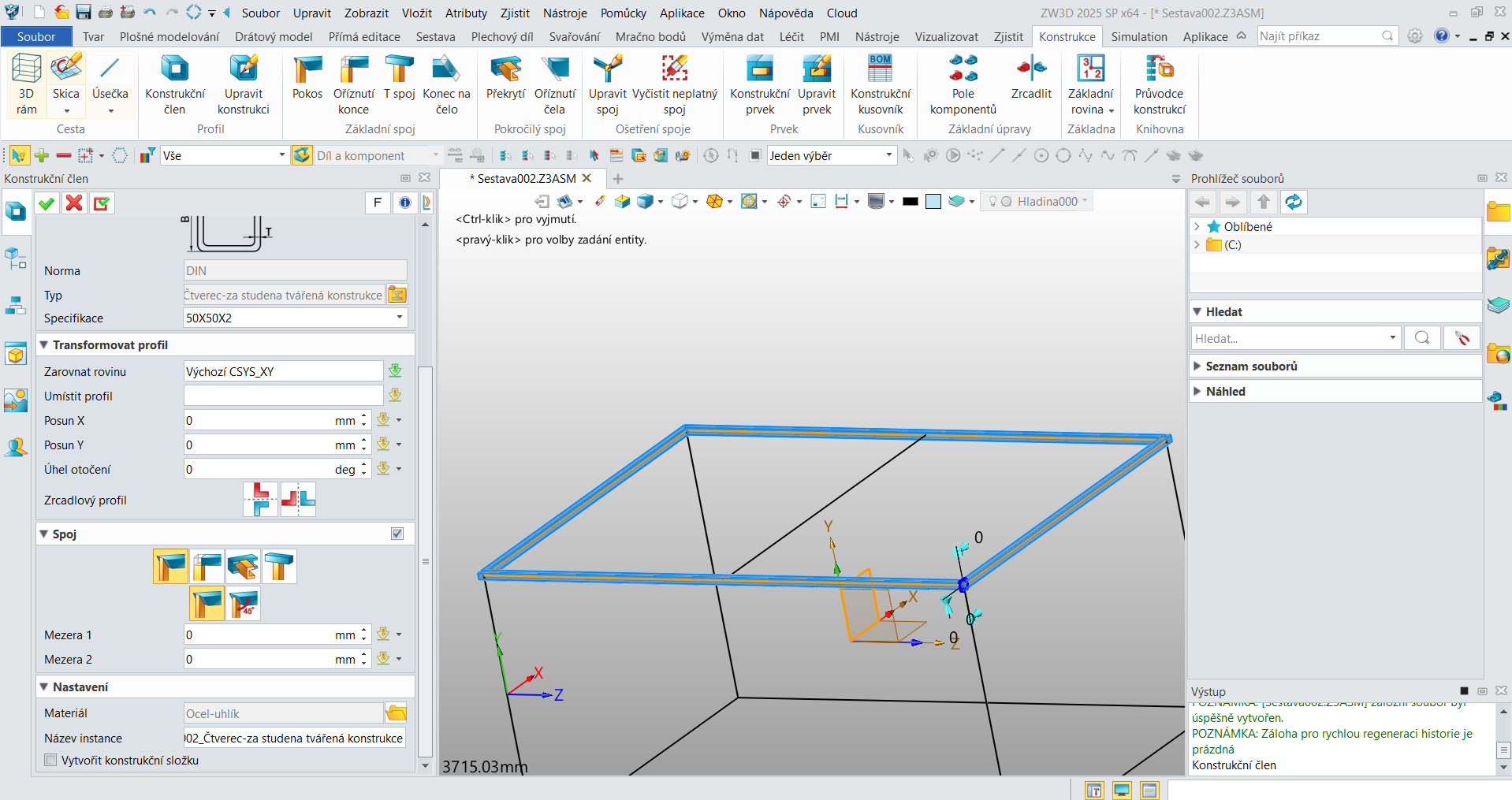

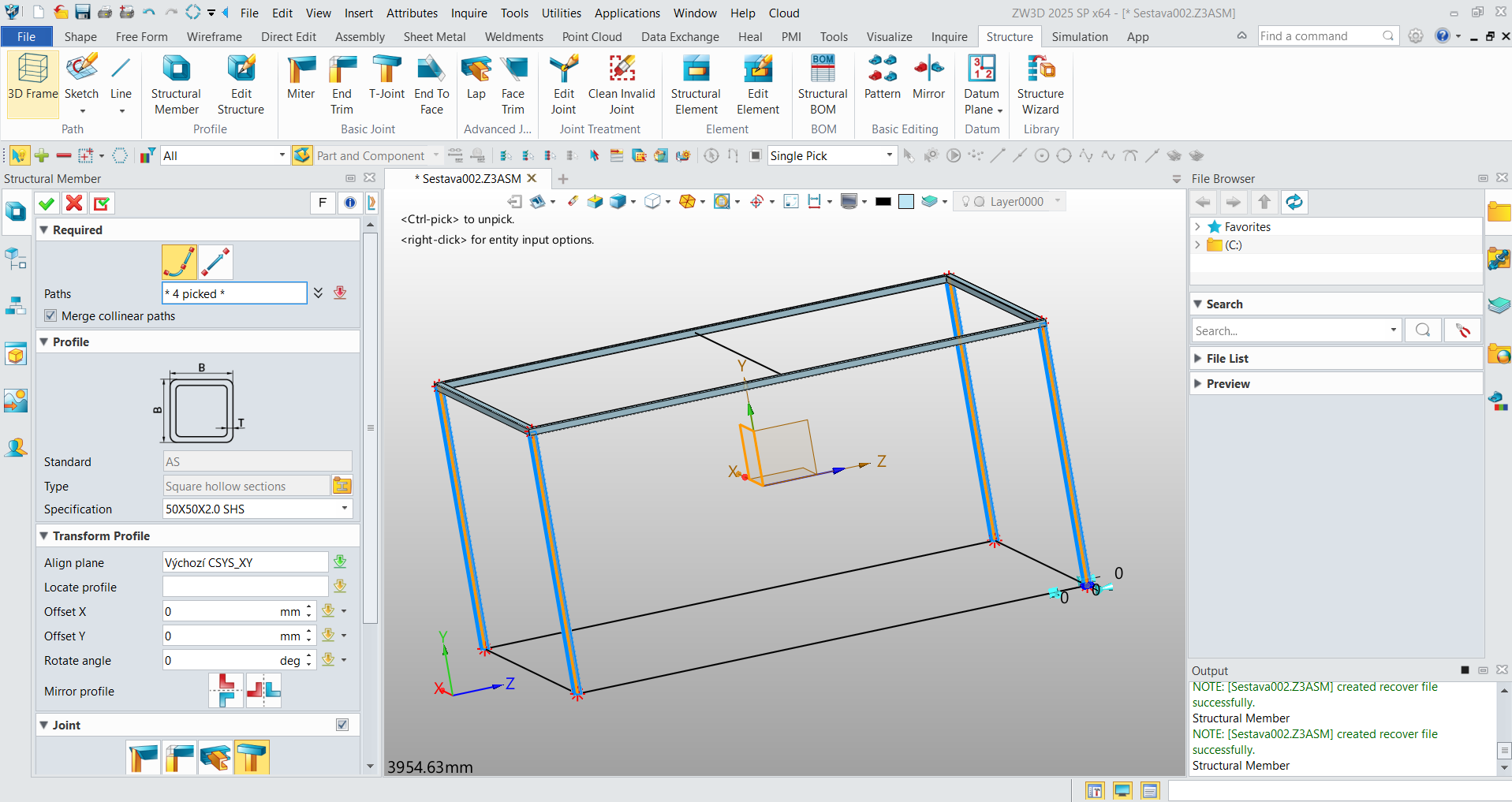

11. Přestože se skica trajektorií profilů definuje naráz, u vytváření modelů konstrukčních členů je někdy lepší, z hlediska definování spojů, rozdělit na vícero postupných zadání.

Modul konstrukce v ZW3D - specifikace rozměrů

Modul konstrukce v ZW3D - specifikace rozměrů

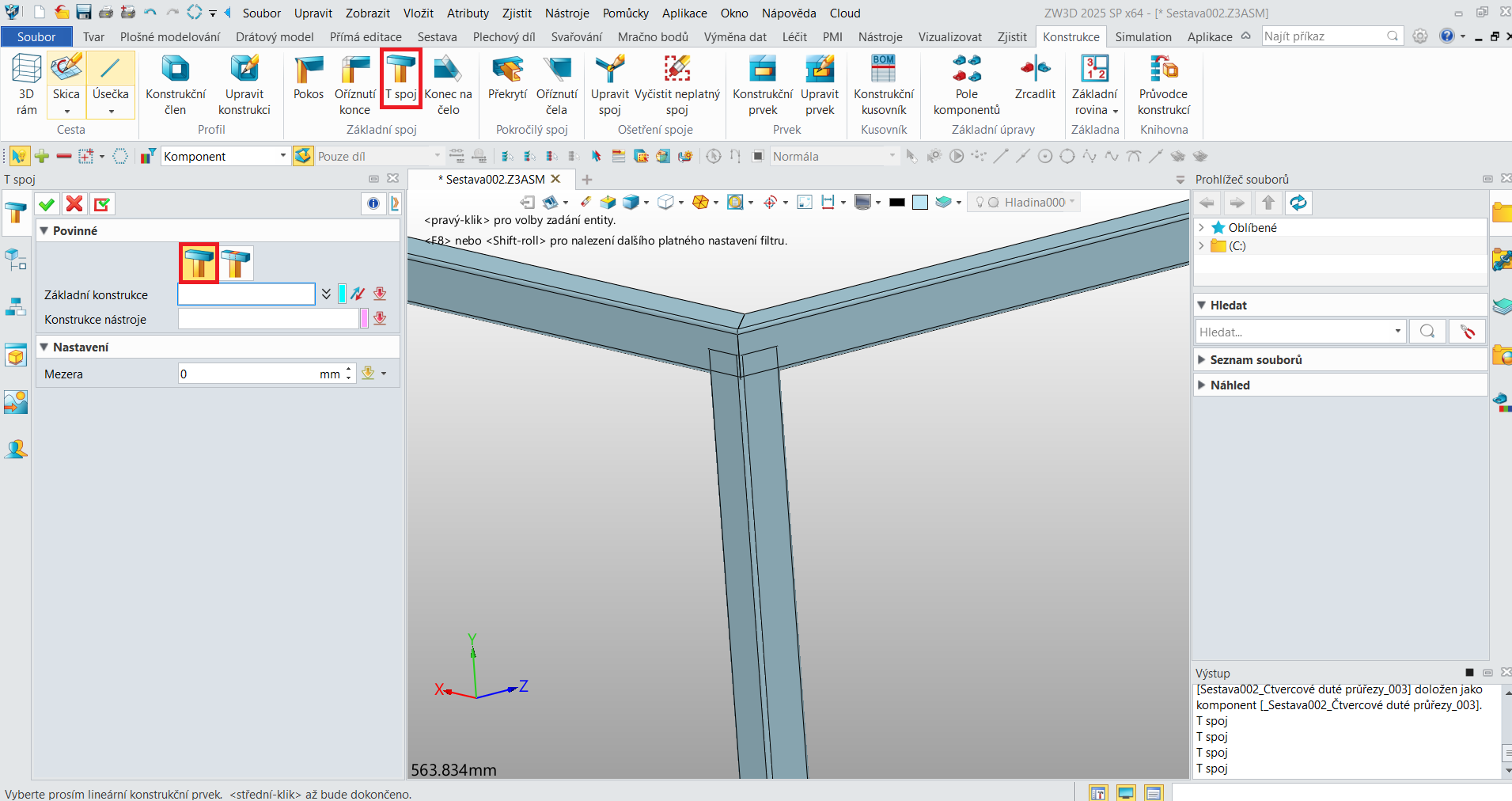

12. Spoje můžete definovat i dodatečně. Tyto funkce naleznete v oddílu Základní spoj, v našem případě zvolíme T spoj.

Modul konstrukce v ZW3D - specifikace rozměrů

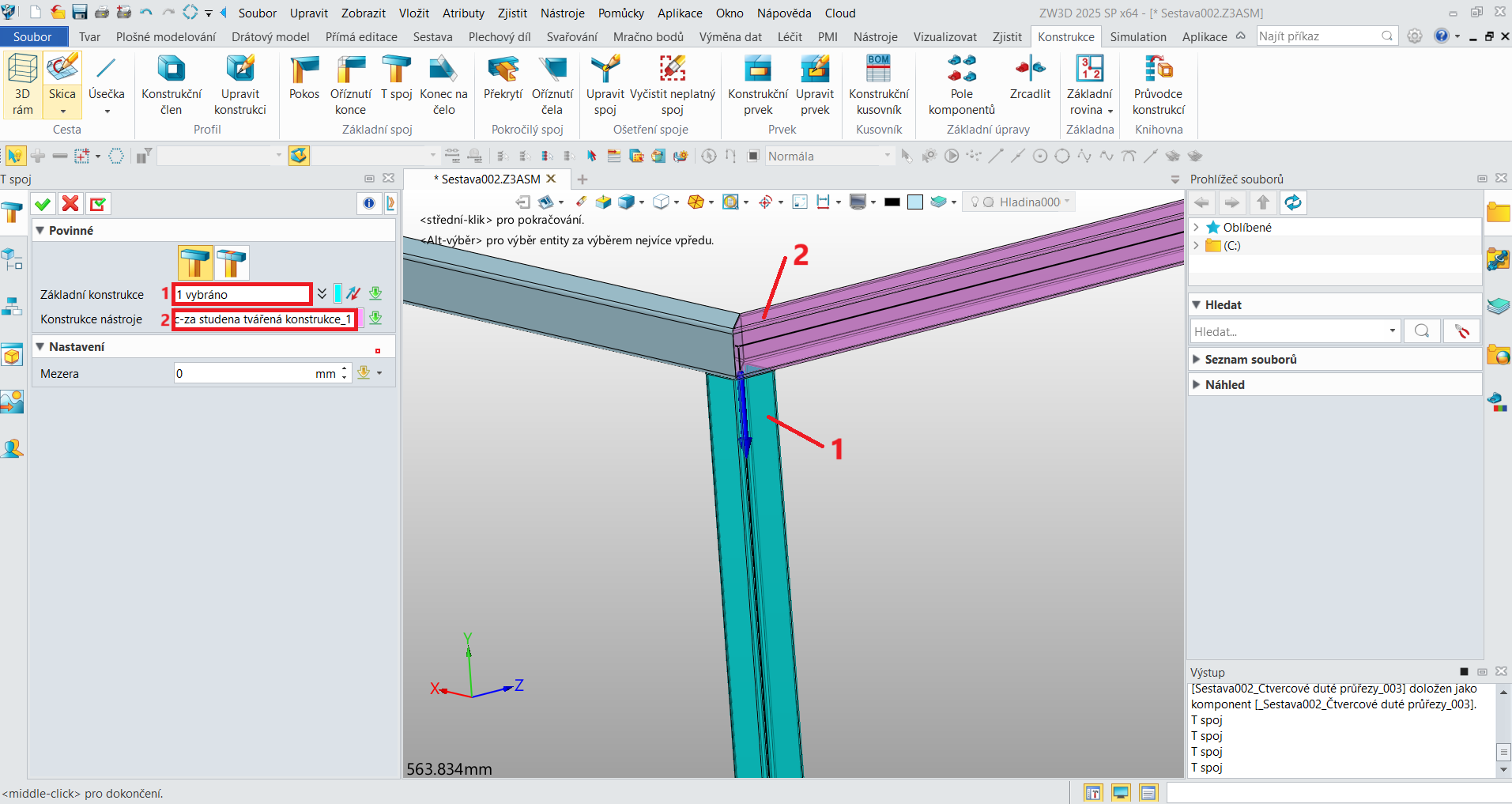

13. V případě T-spoje nejprve jako základní konstrukci zvolte profil, který chcete zkrátit (dosud kolidoval). Jako konstrukci nástroje zvolte jekly, podle kterých se má zkracovaný jekl ořezat.

Modul konstrukce v ZW3D - specifikace rozměrů

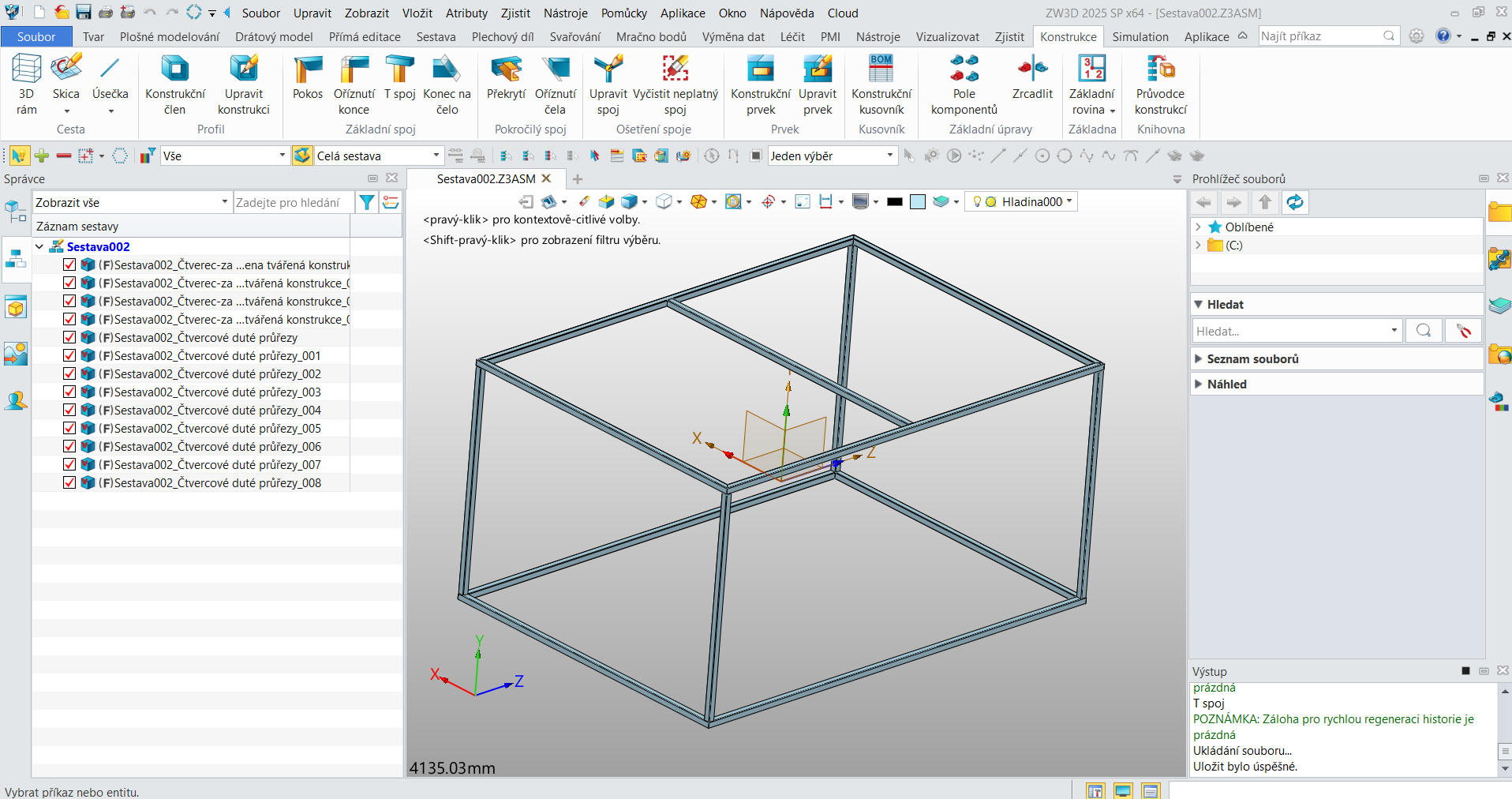

14. Postupně nadefinujte celou konstrukci včetně spojů.

Modul konstrukce v ZW3D - specifikace rozměrů
