Lineární vzpěr - příklad postupu

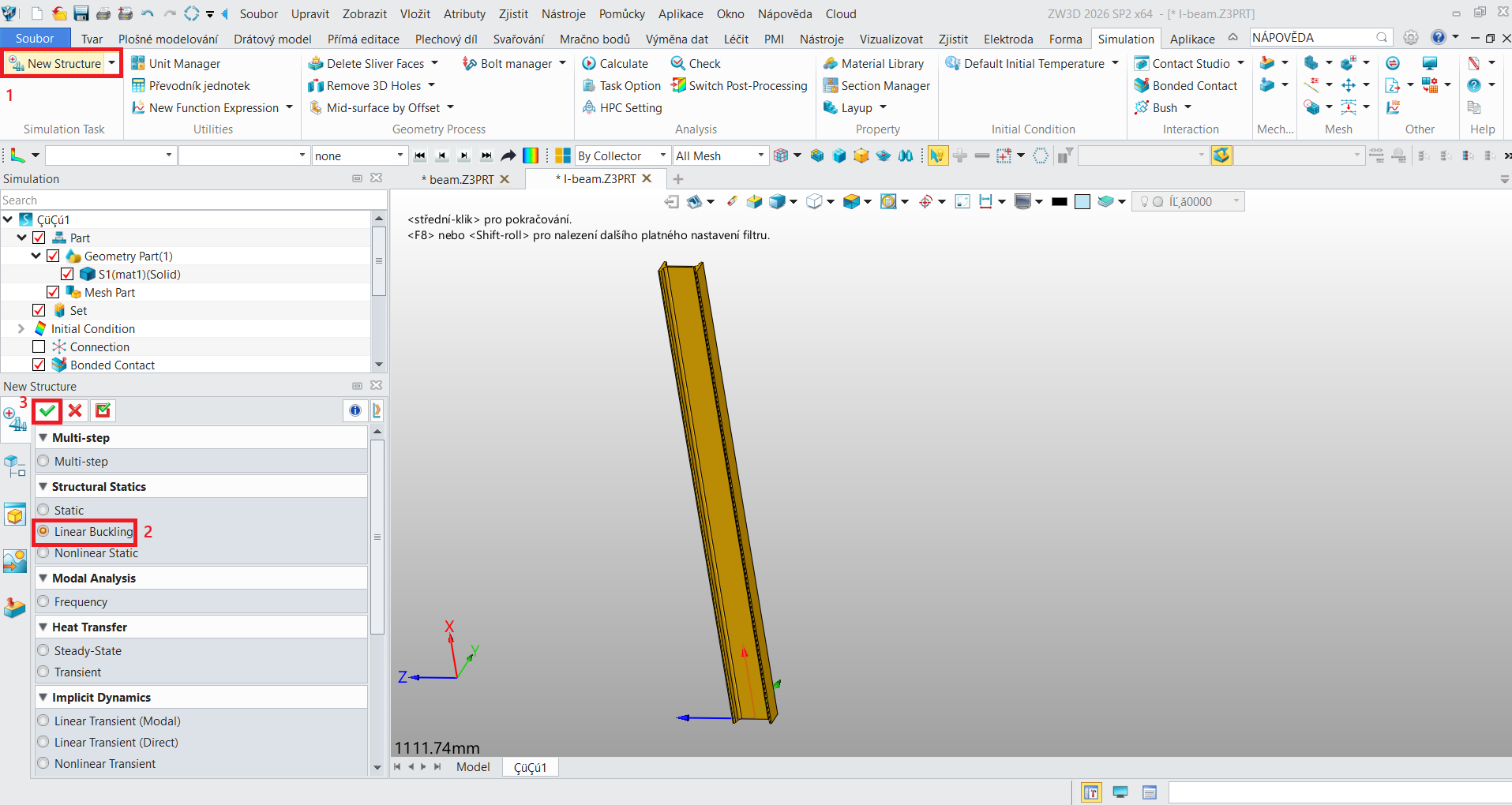

1. Pro založení výpočtu analýzy lineárního vzpěru zvolte na kartě Simulation funkci New structure. Pro lineární vzpěr zadejte Linear Buckling.

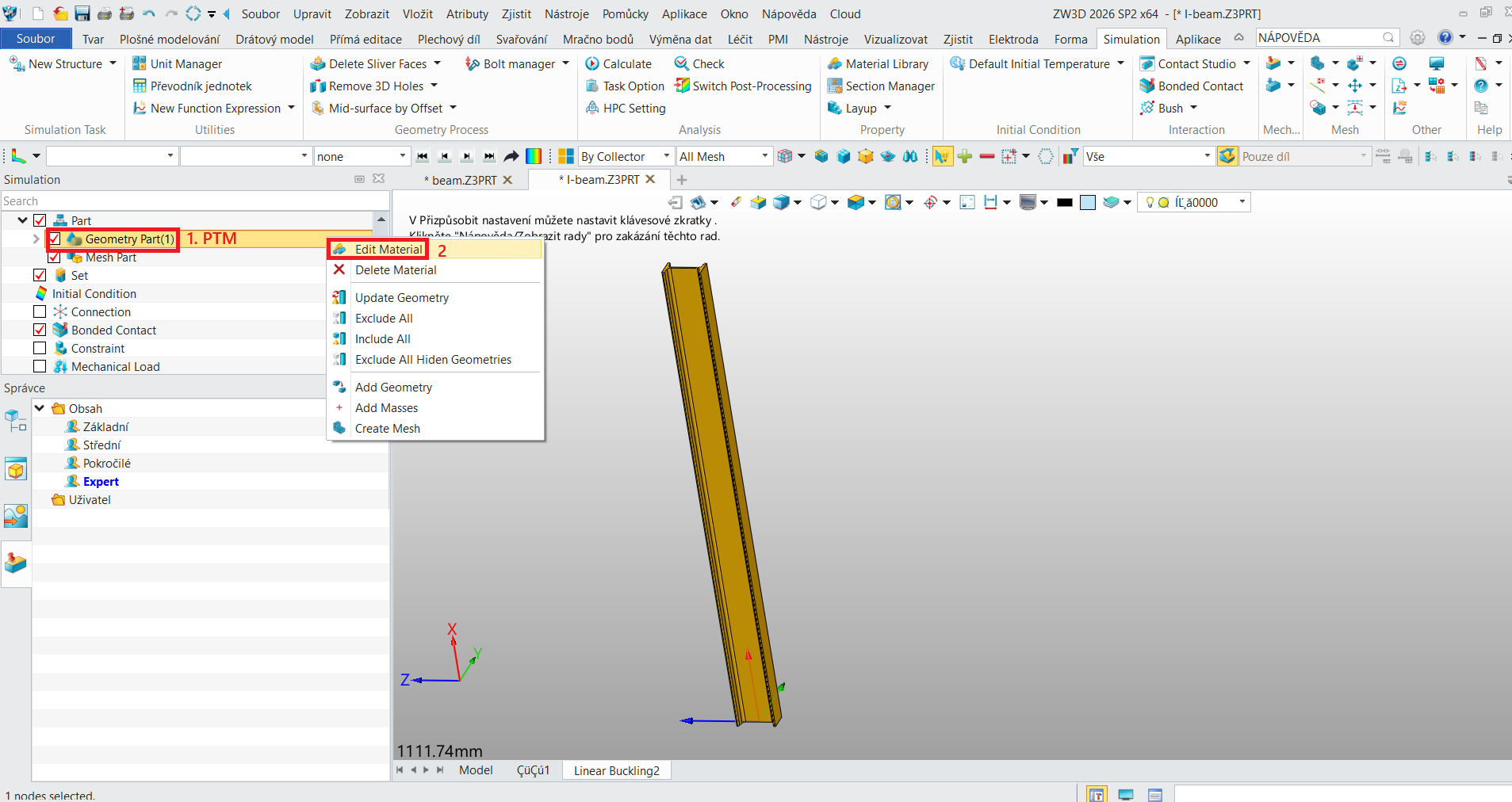

2. Klikněte PTM na Geometry part a zvolte Edit material pro zvolení nebo definování vlastního materiálu.

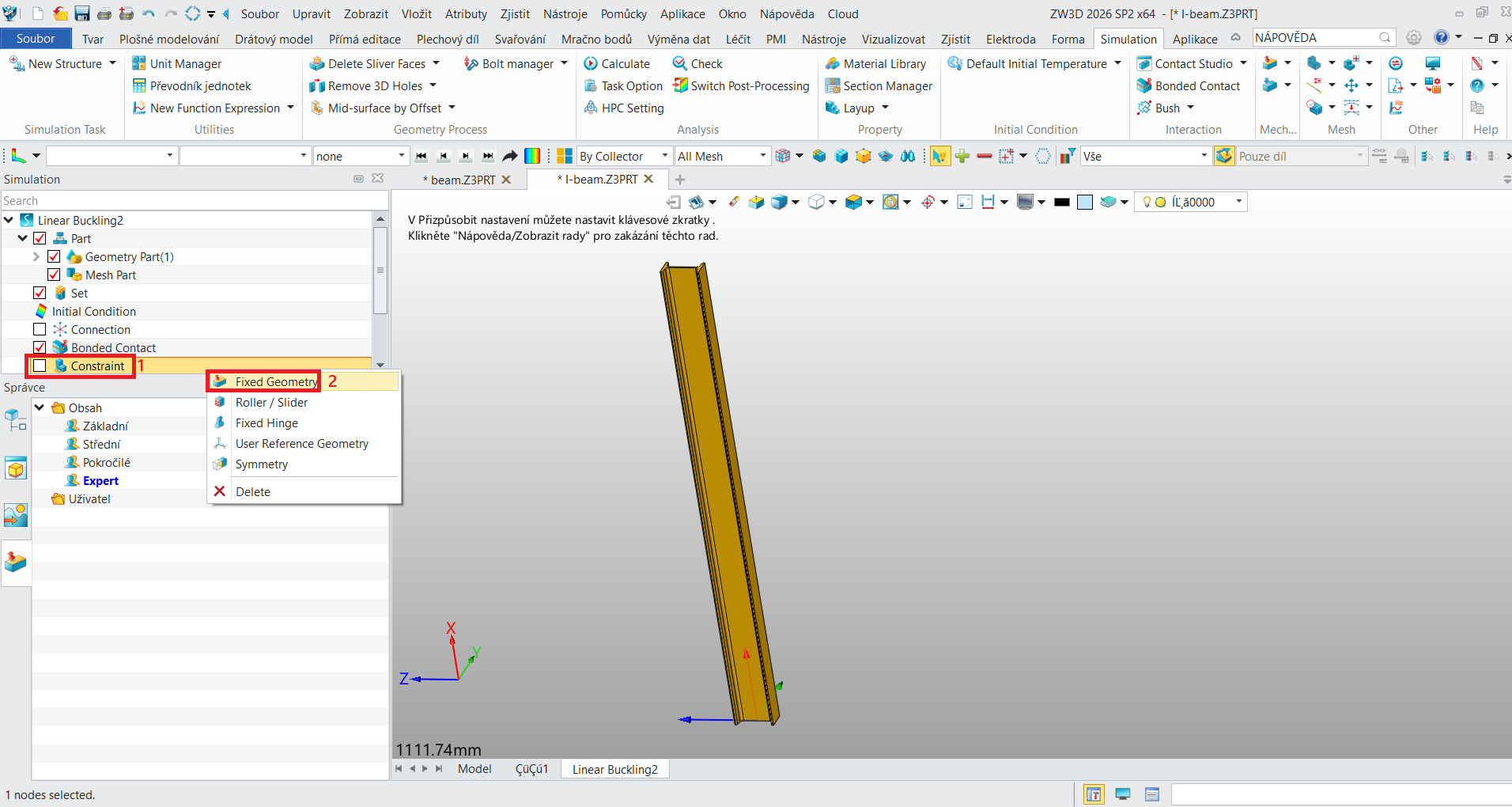

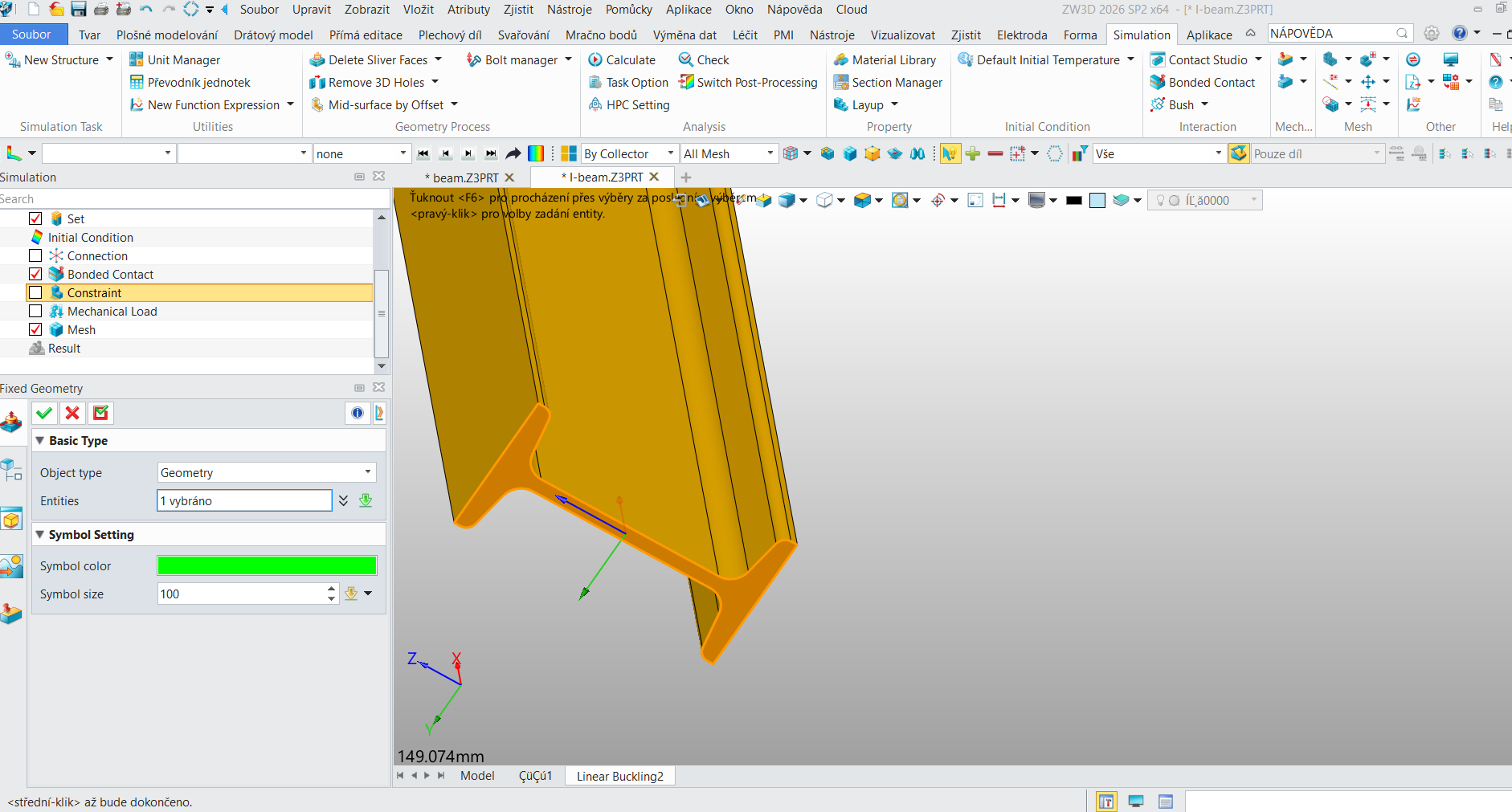

3. Nyní je zapotřebí definovat vazby, počítejme, že rám bude dole ukotven, což představuje možnost Fixed geometry.



4. Zvolte plochu ukotvení a potvrďte symbolem zelené fajfky.

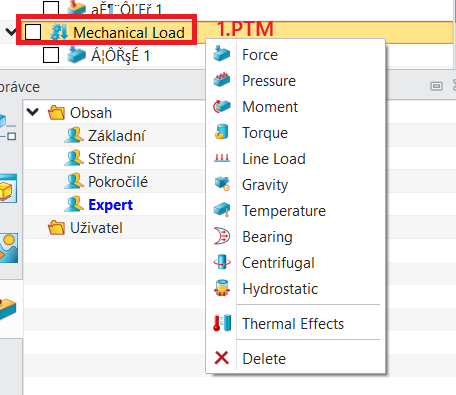

5. Klikněte PTM na Mechanical load a vyberte způsob zatěžování, které chcete zadat.

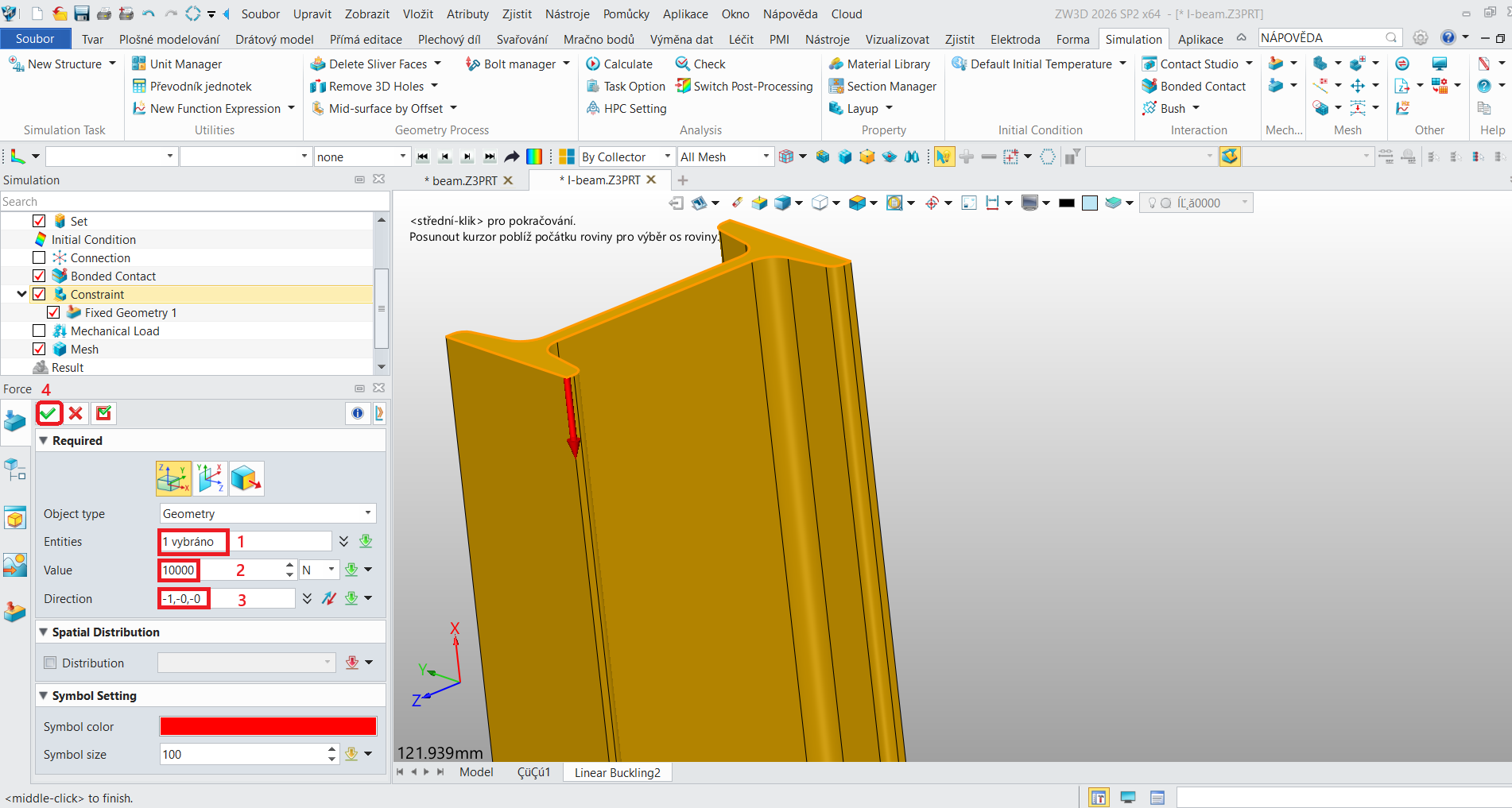

6. V případě vzpěru určuji tlakovou sílu, která působí kolmo shora. Nejprve zadejte plochu, na kterou tlak působí (Entities), poté velikost síly a jednotky (Value) a směr zatěžování (Direction).

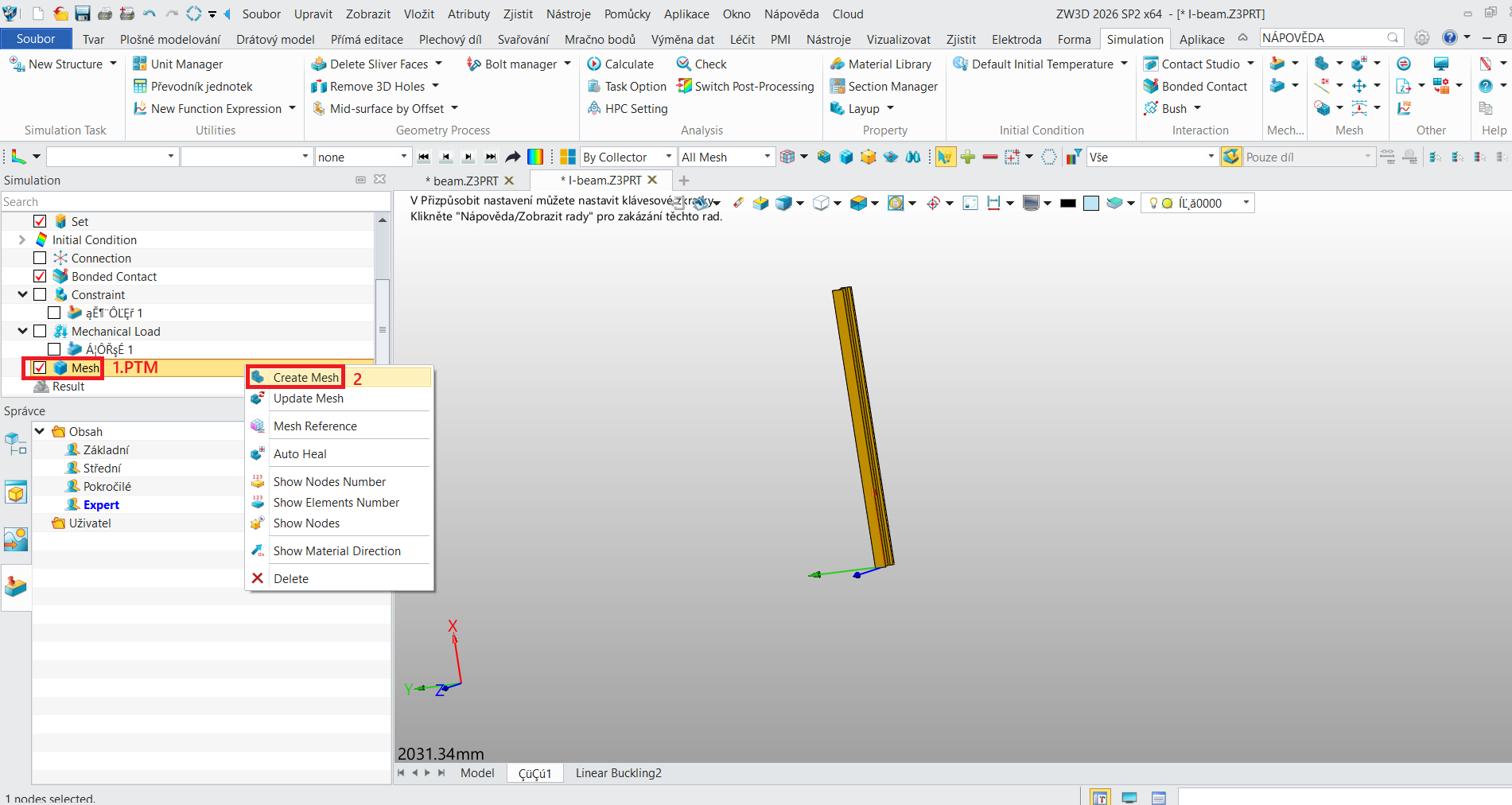

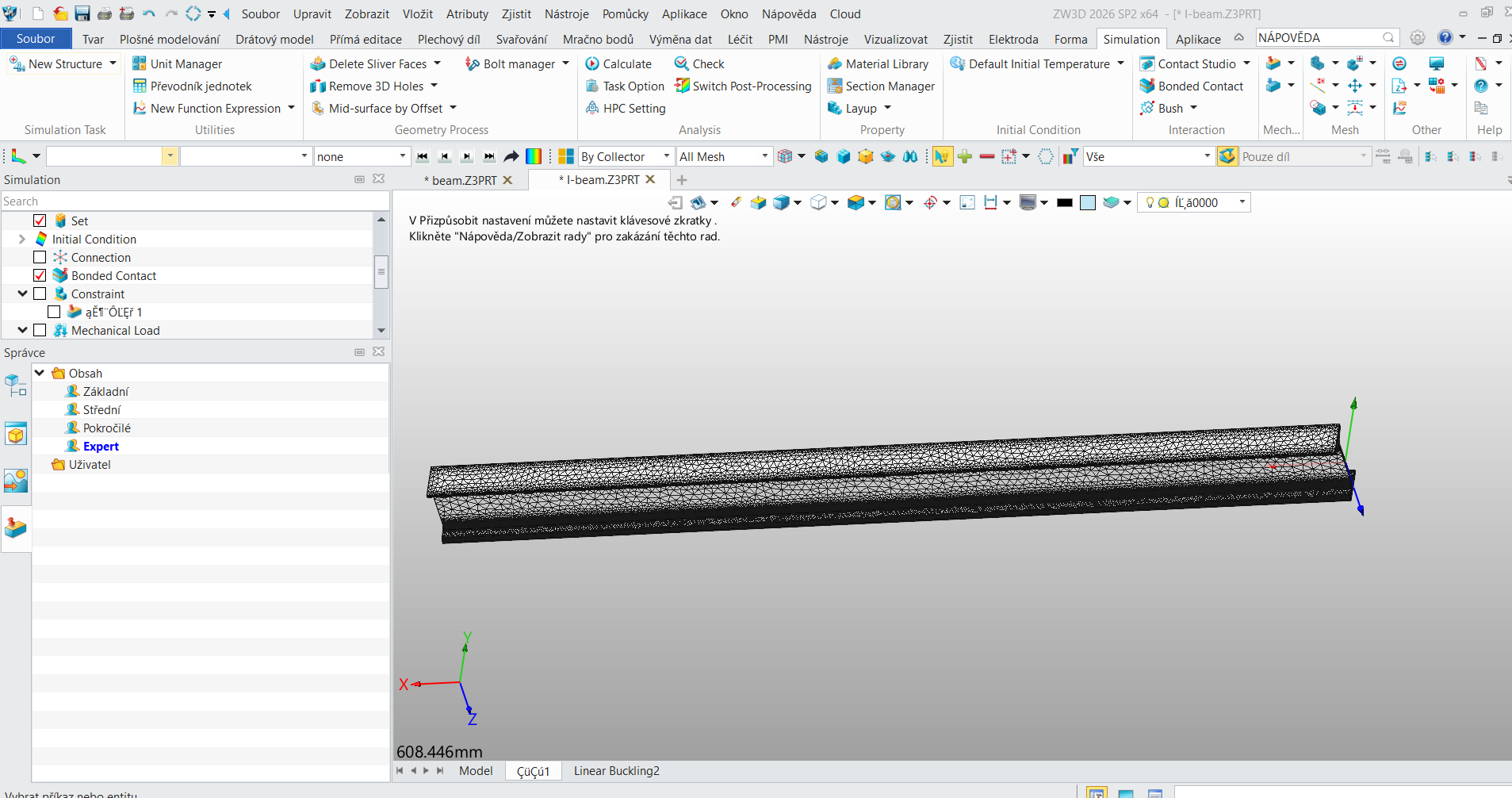

7. Ještě je zapotřebí nadefinovat mřížku. Klikněte PTM na Mesh a zvolte Create mesh.

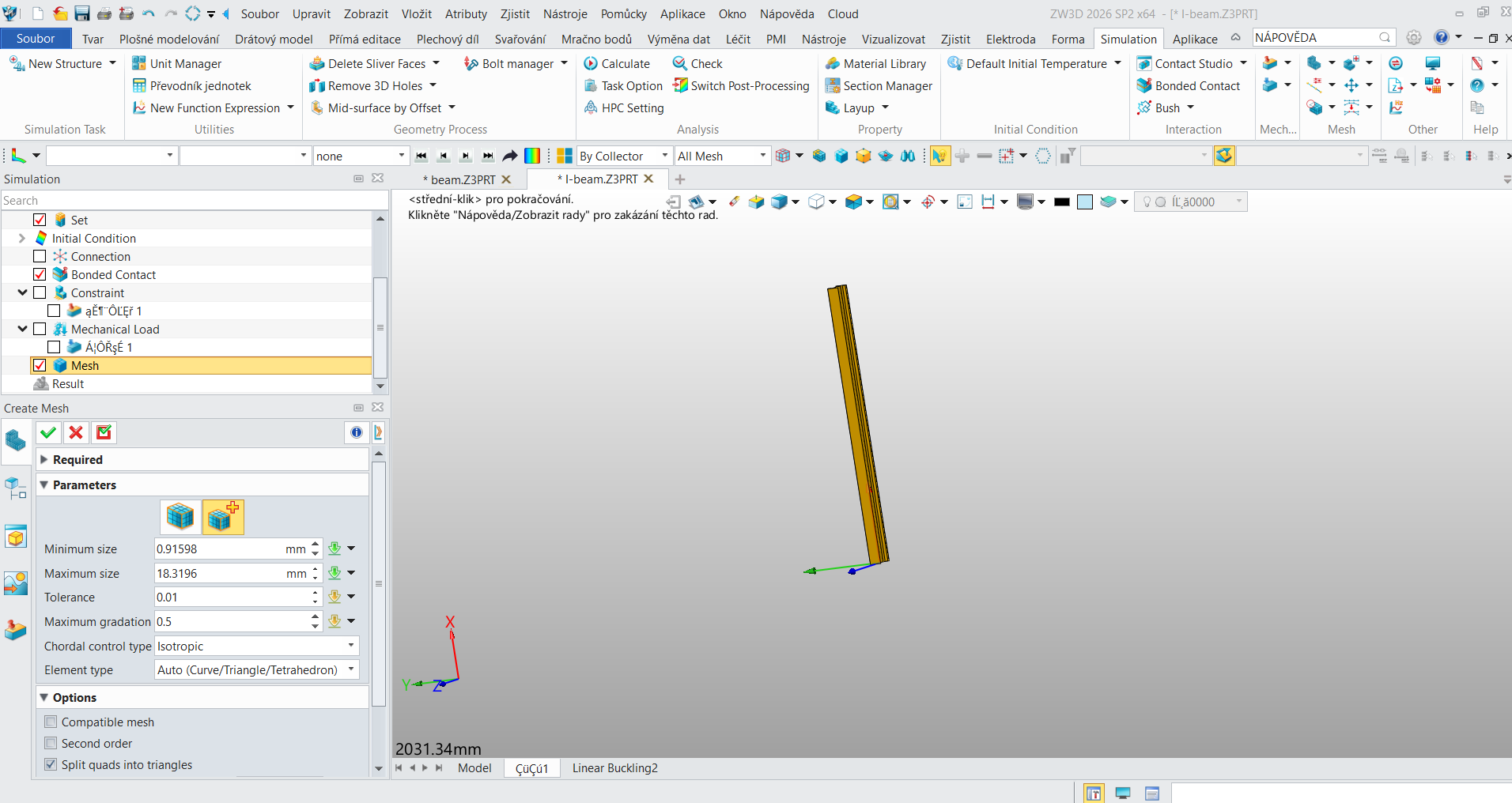

8. Nadefinujte parametry tvorby mřížky.



9. Mřížka byla vytvořena.

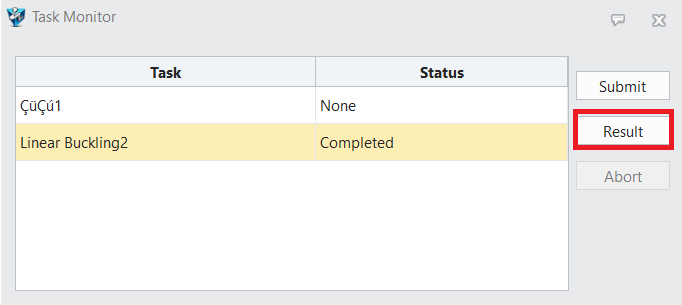

10. Klikněte PTM na název součásti a zvolte Calculate. Poté, až proběhne výpočet, zvolte Result.

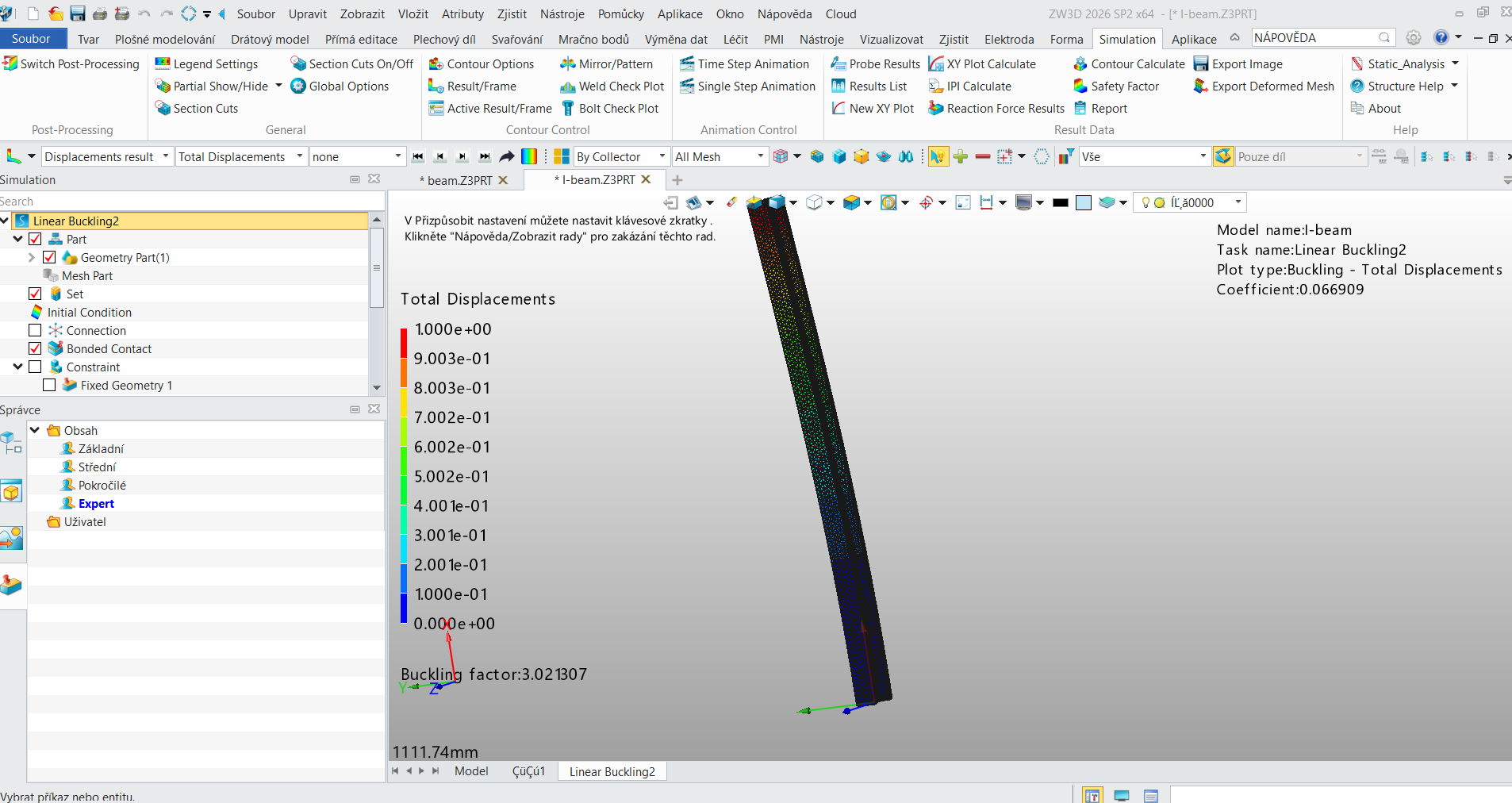

11. Program vyhodnotil výsledky.

Důležitý je Buckling factor. Představuje teoretický koeficient bezpečnosti vůči ztrátě stability. Výsledná hodnota 3.02 znamená, že ke kolapsu (vzpěrnému vybočení) konstrukce by došlo až při aplikaci 3,02násobku zadaného zatížení. Jelikož je tento faktor větší než 1.0, konstrukce je vůči ideálnímu lineárnímu vzpěru stabilní.

Total Displacements (celková posunutí): V kontextu stabilitní analýzy (hledání vlastních čísel) tato veličina nepředstavuje reálné průhyby v milimetrech, ale reprezentuje tzv. vlastní tvar vybočení (mode shape). Jedná se o bezrozměrnou, normovanou hodnotu, kde maximum na barevné stupnici je softwarově nastaveno na hodnotu 1.000e+00 (100 % relativního posunutí). Výsledná mapa pouze graficky znázorňuje geometrický mechanismus, jakým směrem a v jakém tvaru by nosník při ztrátě stability vybočil. Vyjádření hodnoty v každém uzlu vychází z velikosti výsledného vektoru prostorového posunutí:
