Kopírovat s vazbami

Kopírování jednoho dílů

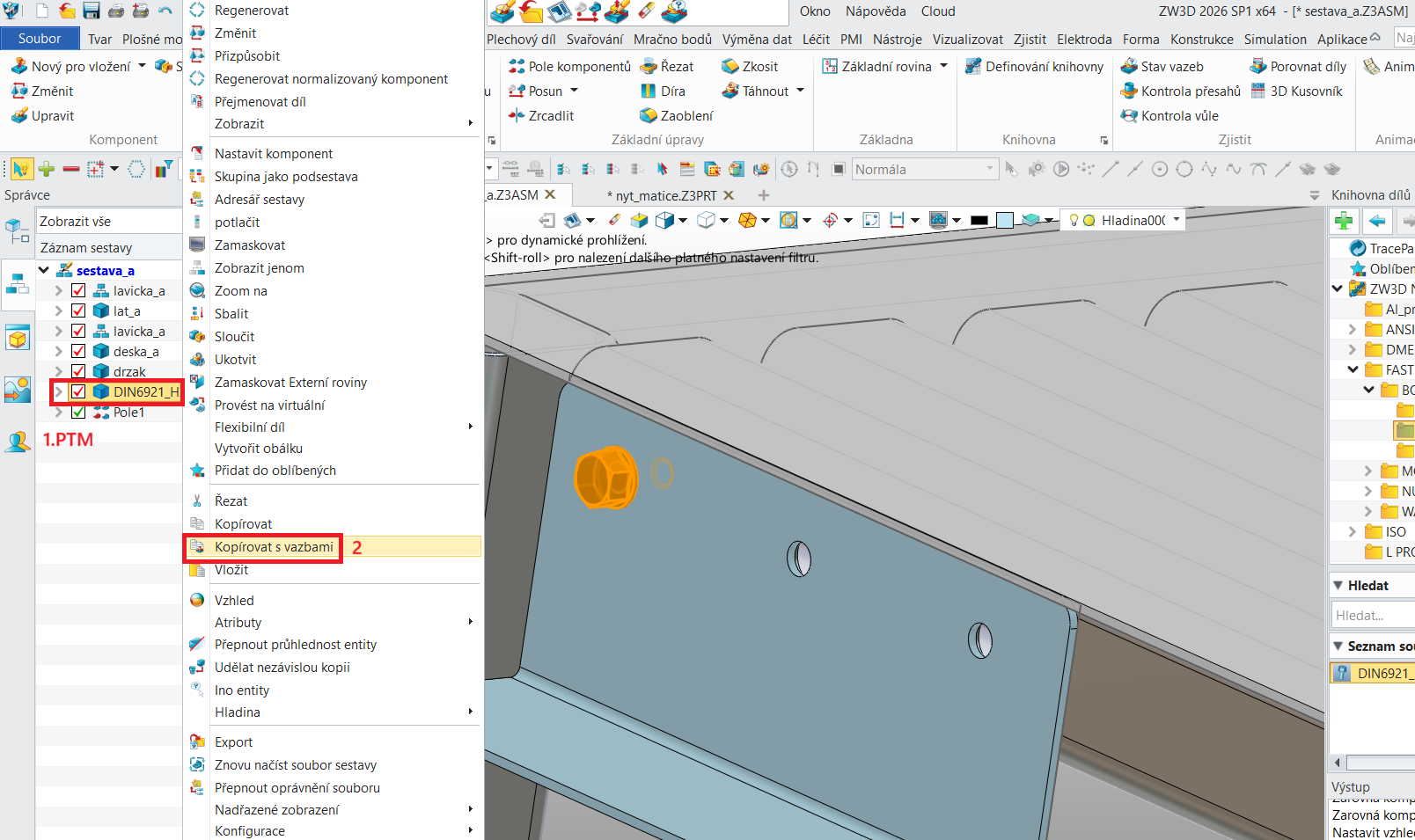

1. Ve stromě nejprve pomocí lev. tl. myši označte komponent a poté použijte prav. tl. myši. Zvolte možnost Kopírovat s vazbami.

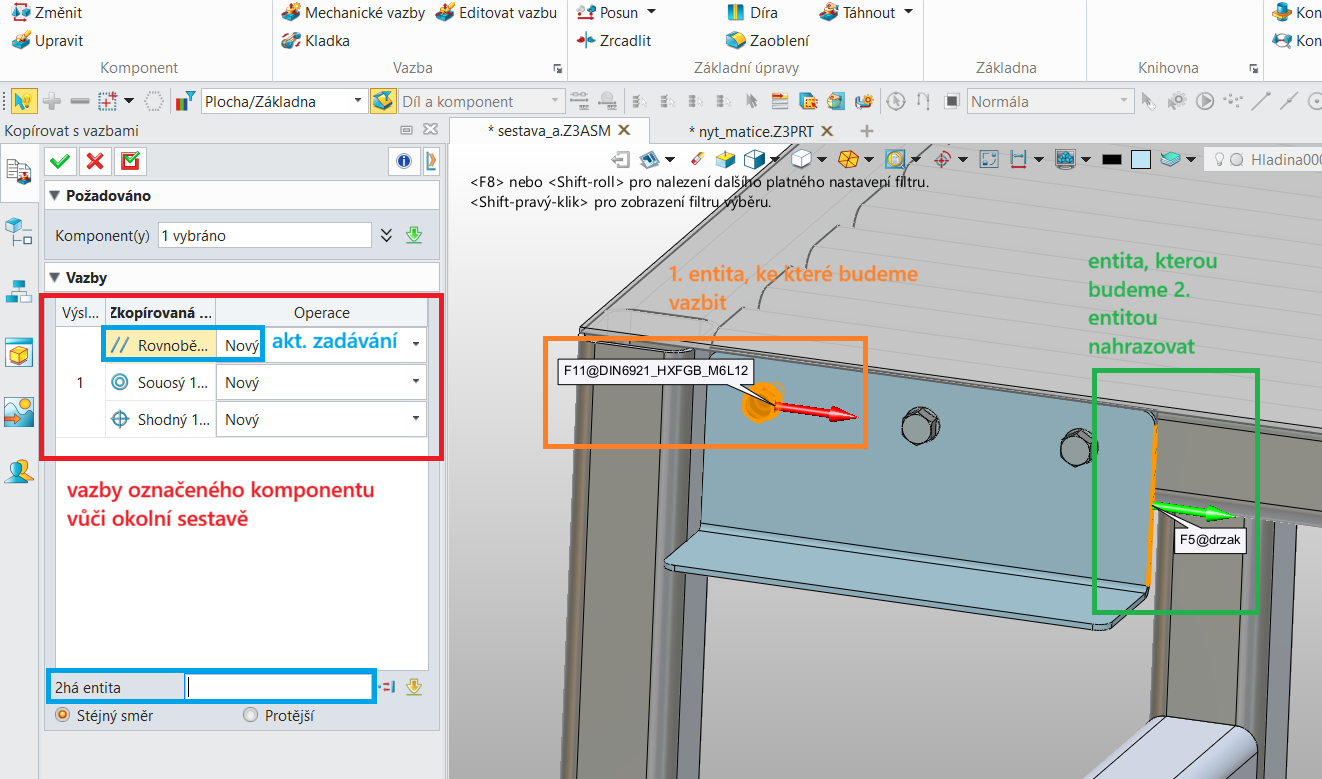

2. 2. Otevře se okénko s možnostmi. V nabídce jsou vazby, které má označený komponent vůči ostatním dílům sestavy. V tomto případě Rovnoběžný (pro to aby se šroub neotáčel), Souosý (s dírou) a Shodný (dosedací plocha šroubu). Vazba, která svítí žlutě, vyžaduje zadání druhé entity (popř. zvolení opačného směru) k jejímu provedení. Takže na obr. je potřeba zadat rovnoběžnou plochu s danou plochou šestihranu šroubu.

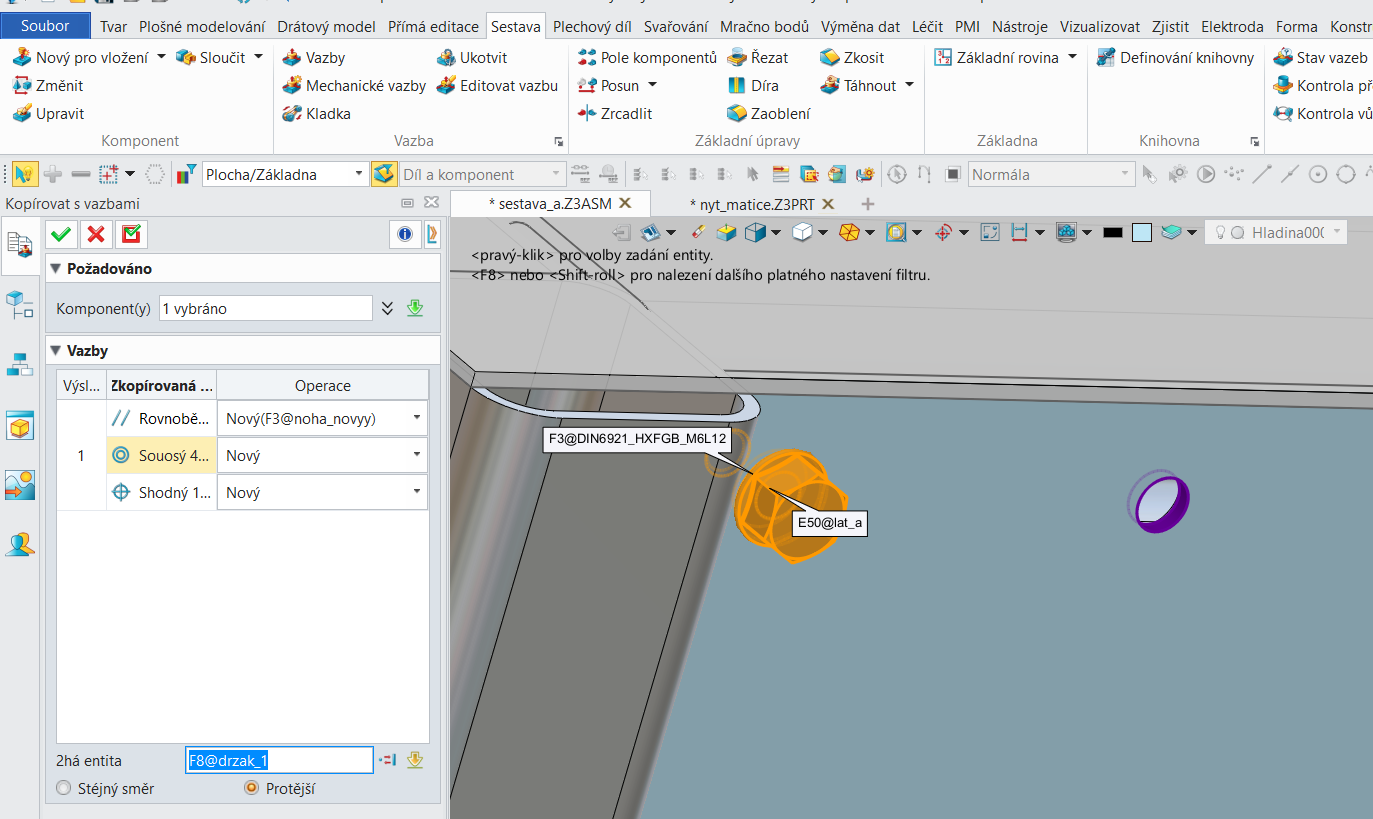

3. Potom co zadáte druhou entitu první vazby (rovnoběžné), automaticky vyskočí zadávání druhé entity další vazby (zde Souosý), v tomto případě tedy zadáme válcovou plochu druhé díry.

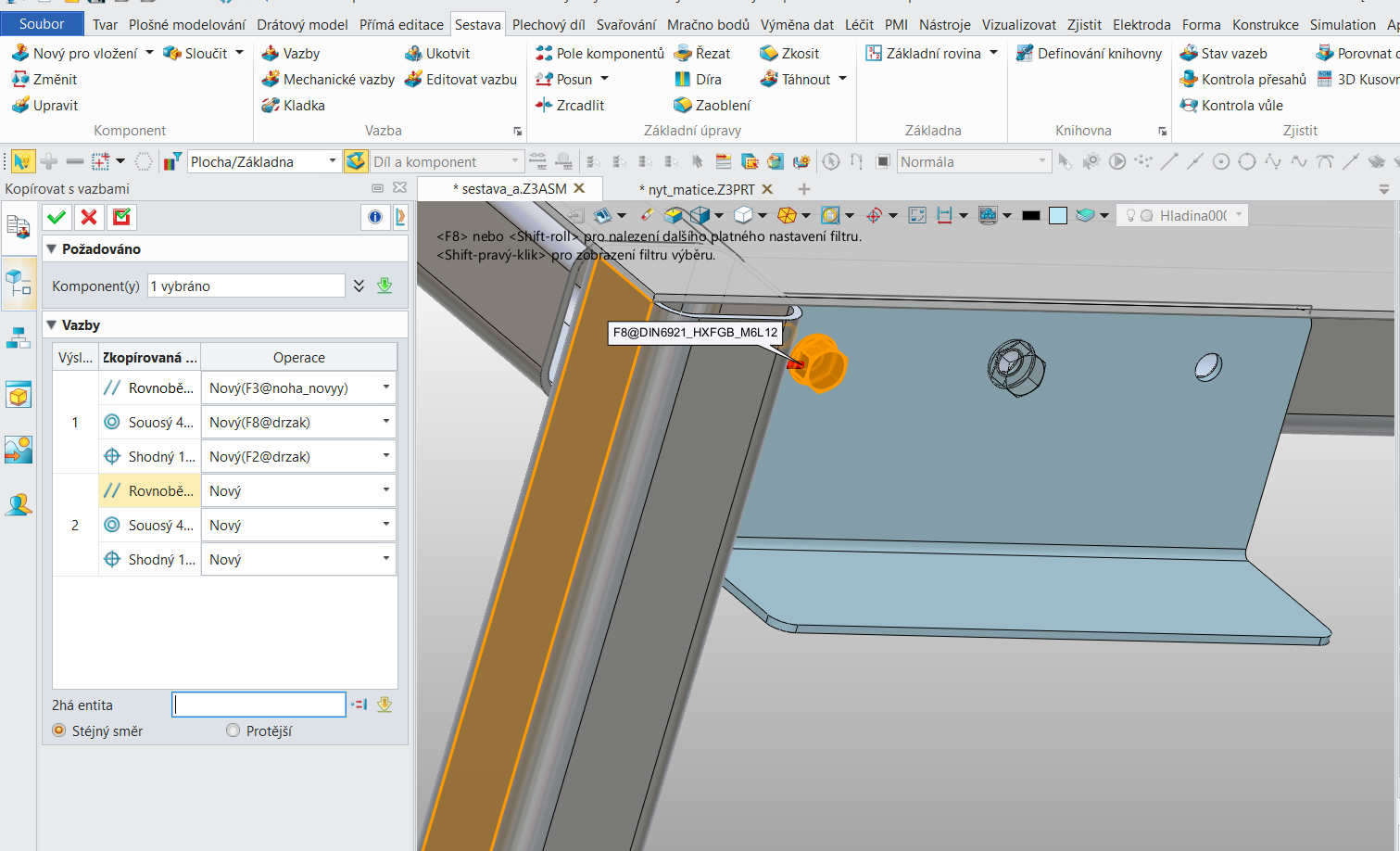

4. Potom co kompletně zadáte všechny vazby komponentu pro první vložení, automaticky se vytvoří nabídka všech vazeb pro další vložení. Postupujte obdobně jako v předešlých bodech.

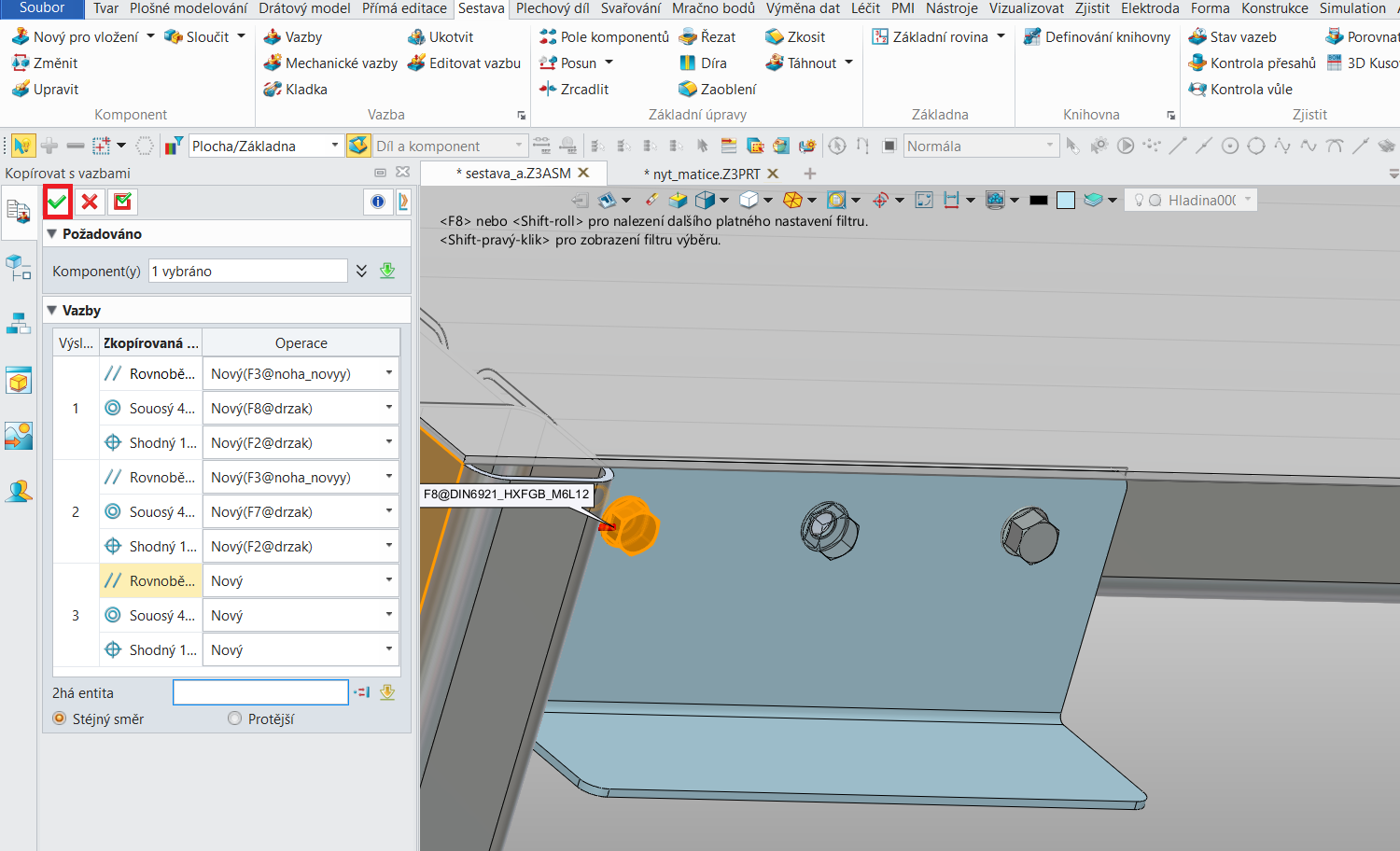

5. Takto můžete vkládat do té doby než sami neukončíte symbolem zelené fafky.

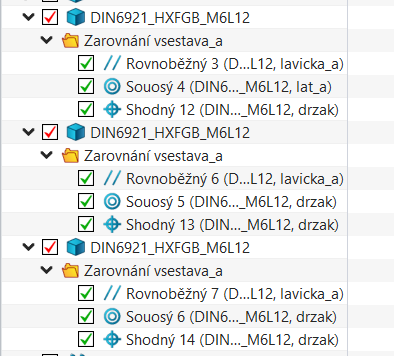

6. Ve stromě si pak můžete zkontrolovat, že jsou vložené šrouby plně zavazbeny.

Kopírování více dílů najednou

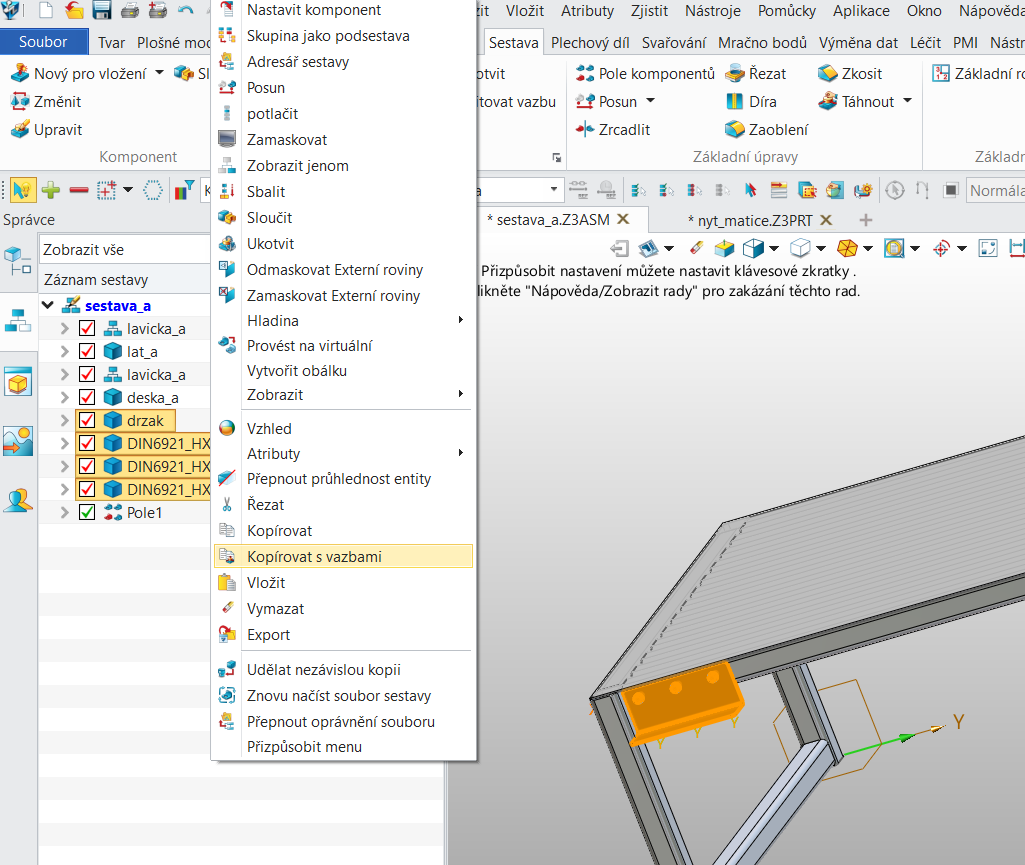

1.Funkci Kopírovat s vazbami lze použít identicky i pro více dílů najednou.

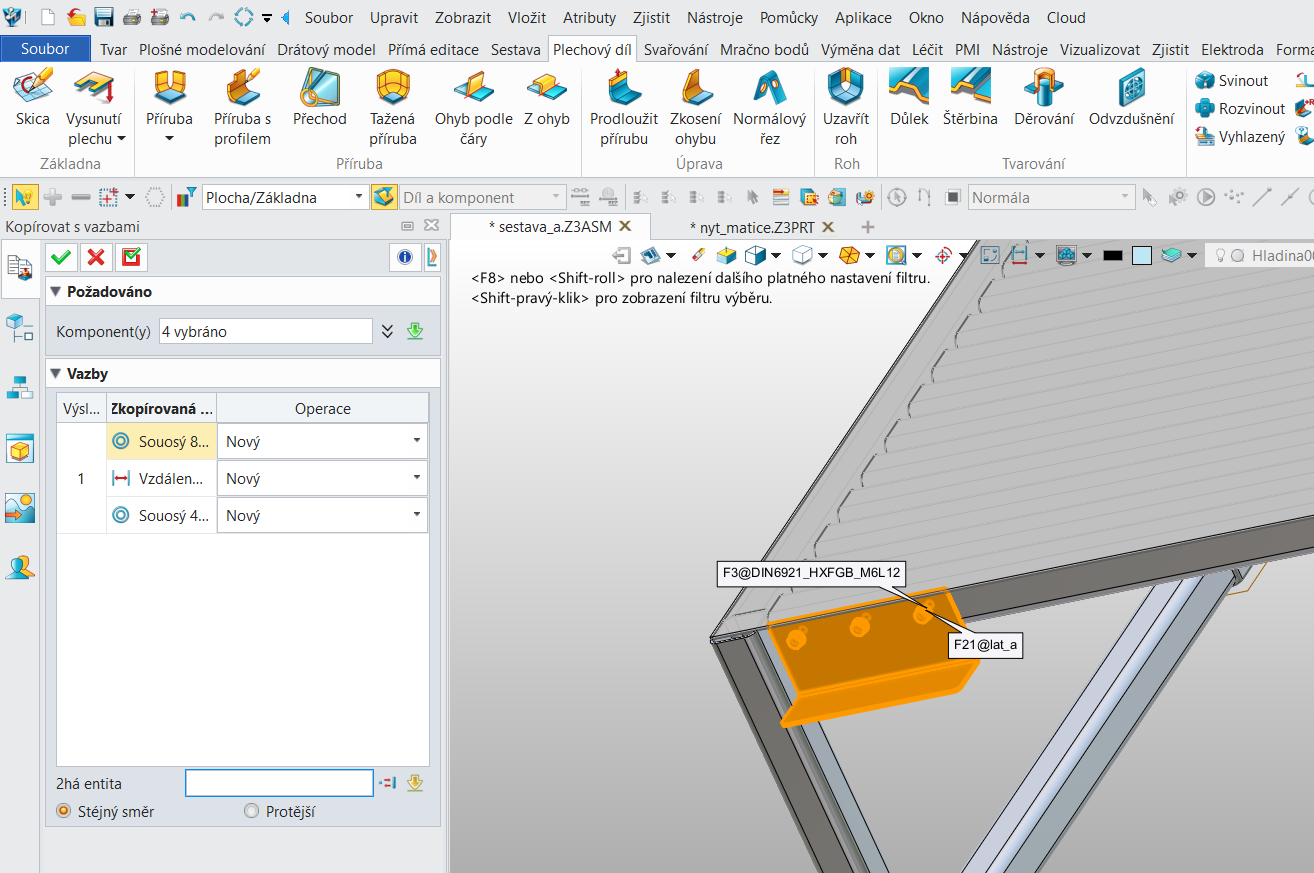

2. Ideální je, aby díly tohoto označeného souboru byly zavazbeny vzájemně mezi sebou. Samozřejmě kromě „vnějších“ vazeb, které zapříčiňují zavazbení tohoto souboru dílů vůči ostatním dílům sestavy, které nebyly označeny. Tyto „vnější“ vazby se pak zobrazí v nabídce. Další postup je pak identický jako s jedním dílem.
