Konvertování dílů externích aplikací na plechový dílů

S plechy, vytvářenými v externích aplikacích můžete jako s plechovými součástmi pracovat i v ZW3D, stačí je konvertovat na plechové součásti.

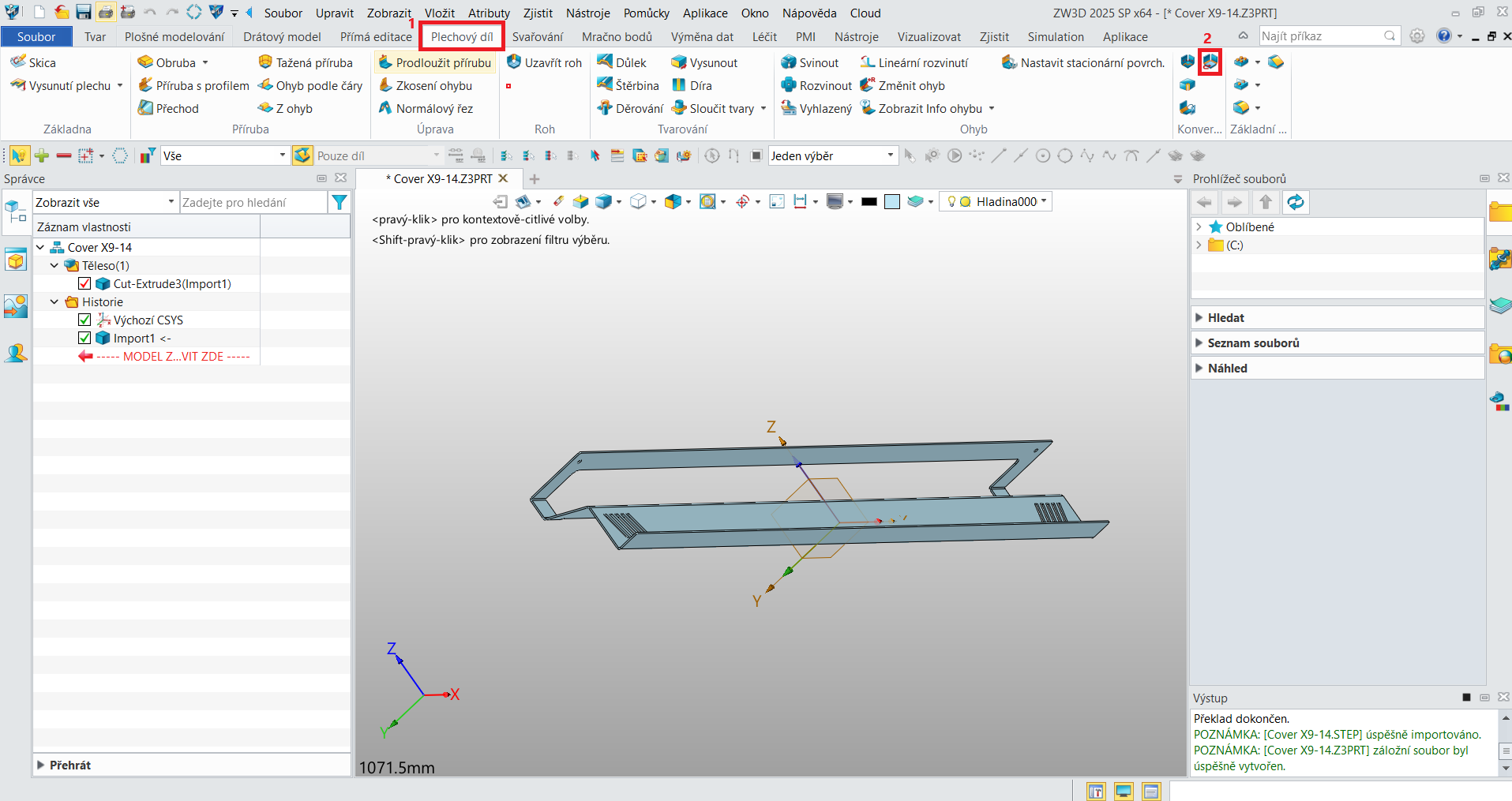

1. Na kartě Plechový díl klikněte na ikonku Konvertovat na plechový díl (víz obr.).

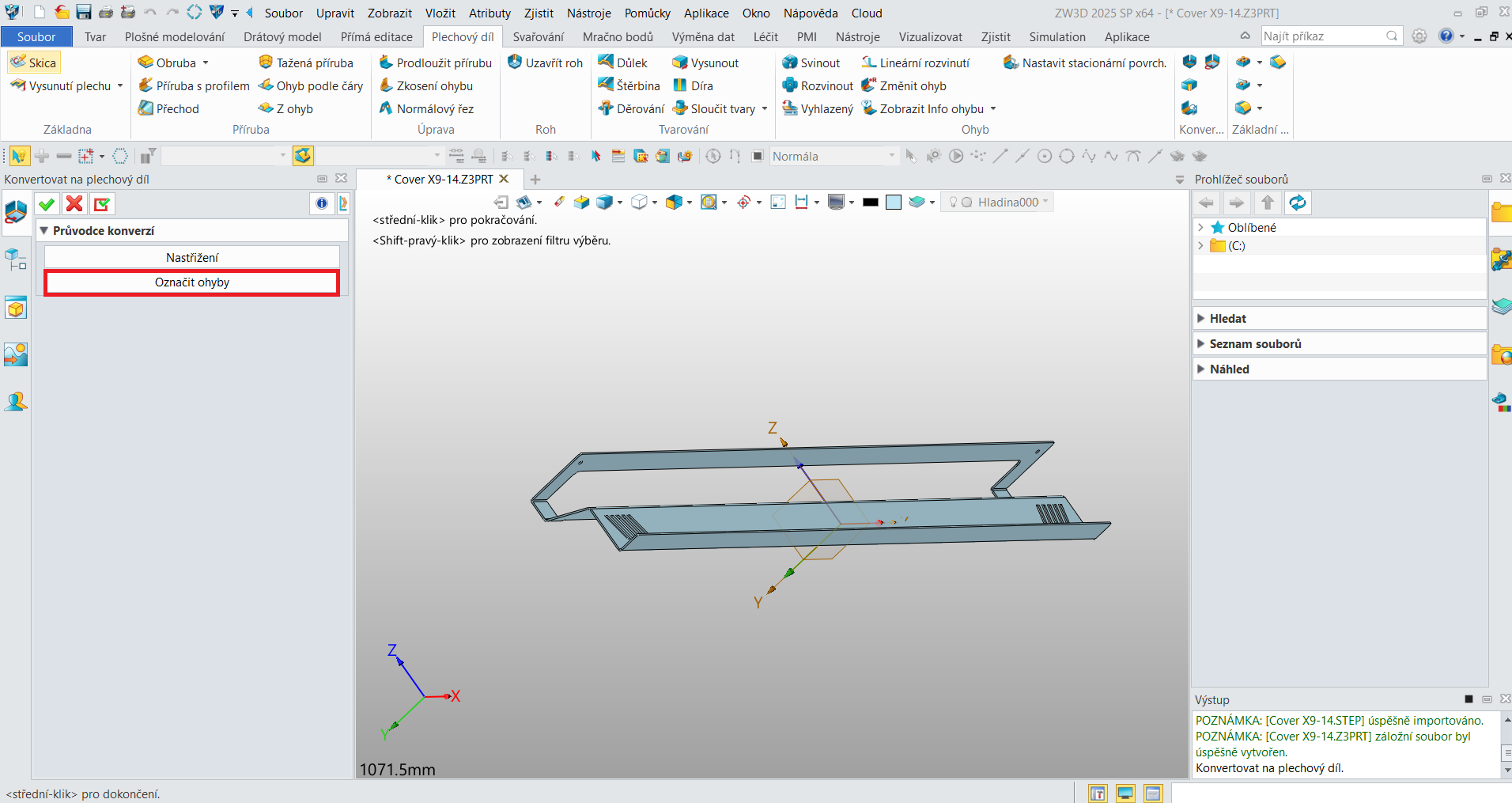

2. Zvolte Označit ohyby.

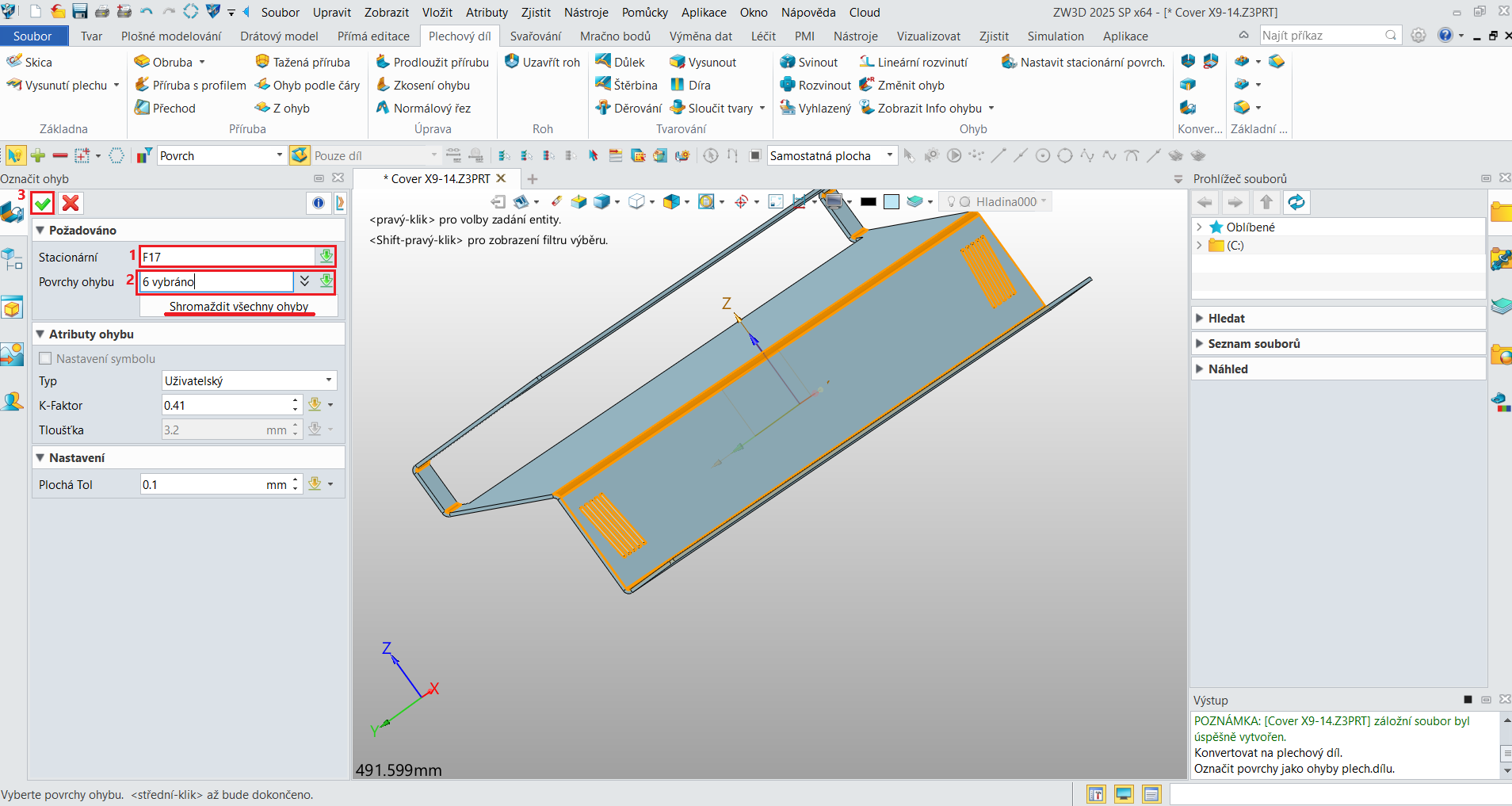

3. Nejprve vyberte stacionární plochu (ta, podle které se vytvoří rovina rozvinu). Dále klikněte na Shromaždit všechny ohyby. Nakonec potvrďte zelenou fajfkou.

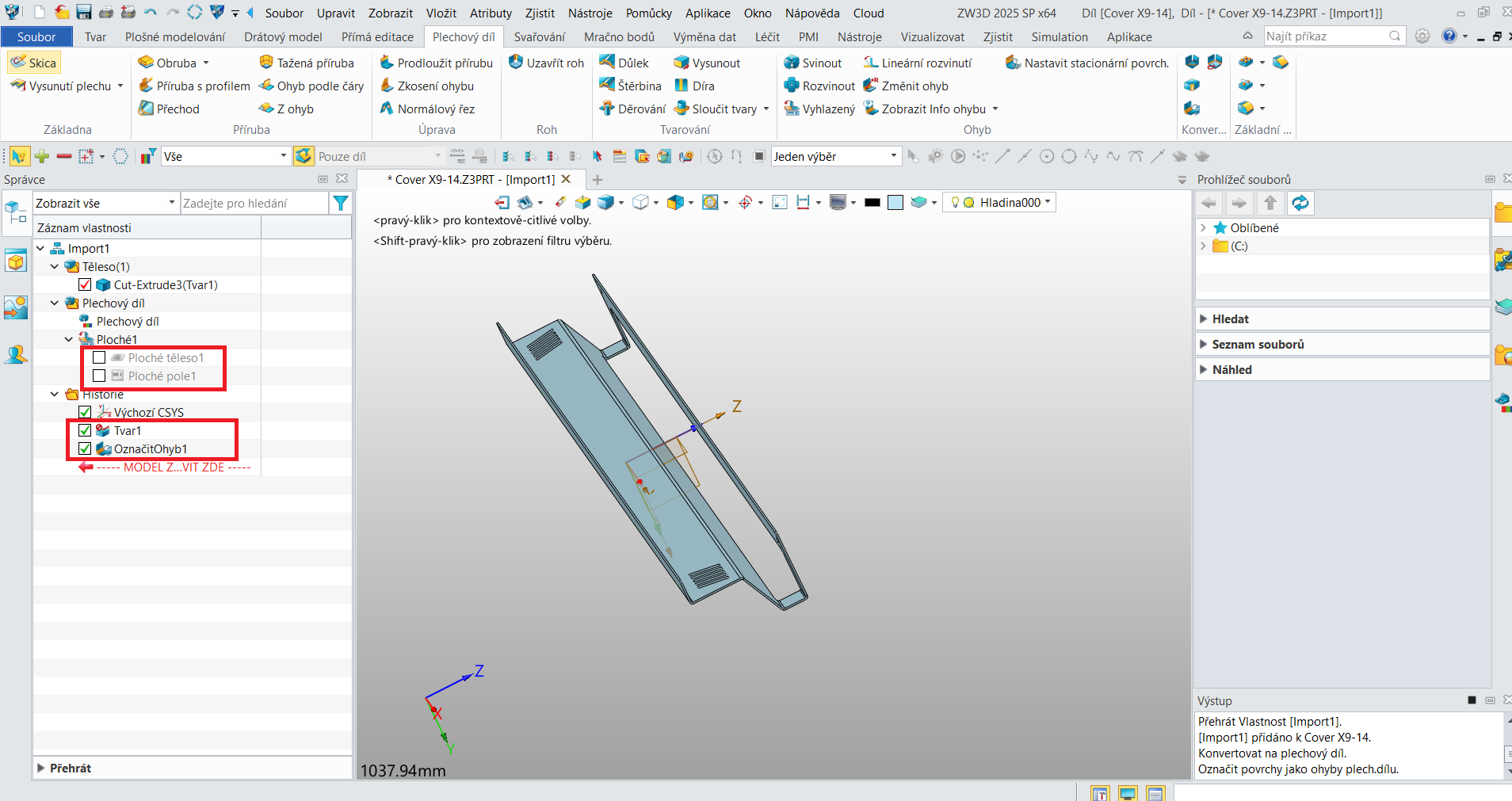

4. Nyní můžete pozorovat rozdíly ve stromě (historii modelování), přibyla složka Plechový díl a položka OznačitOhyb.

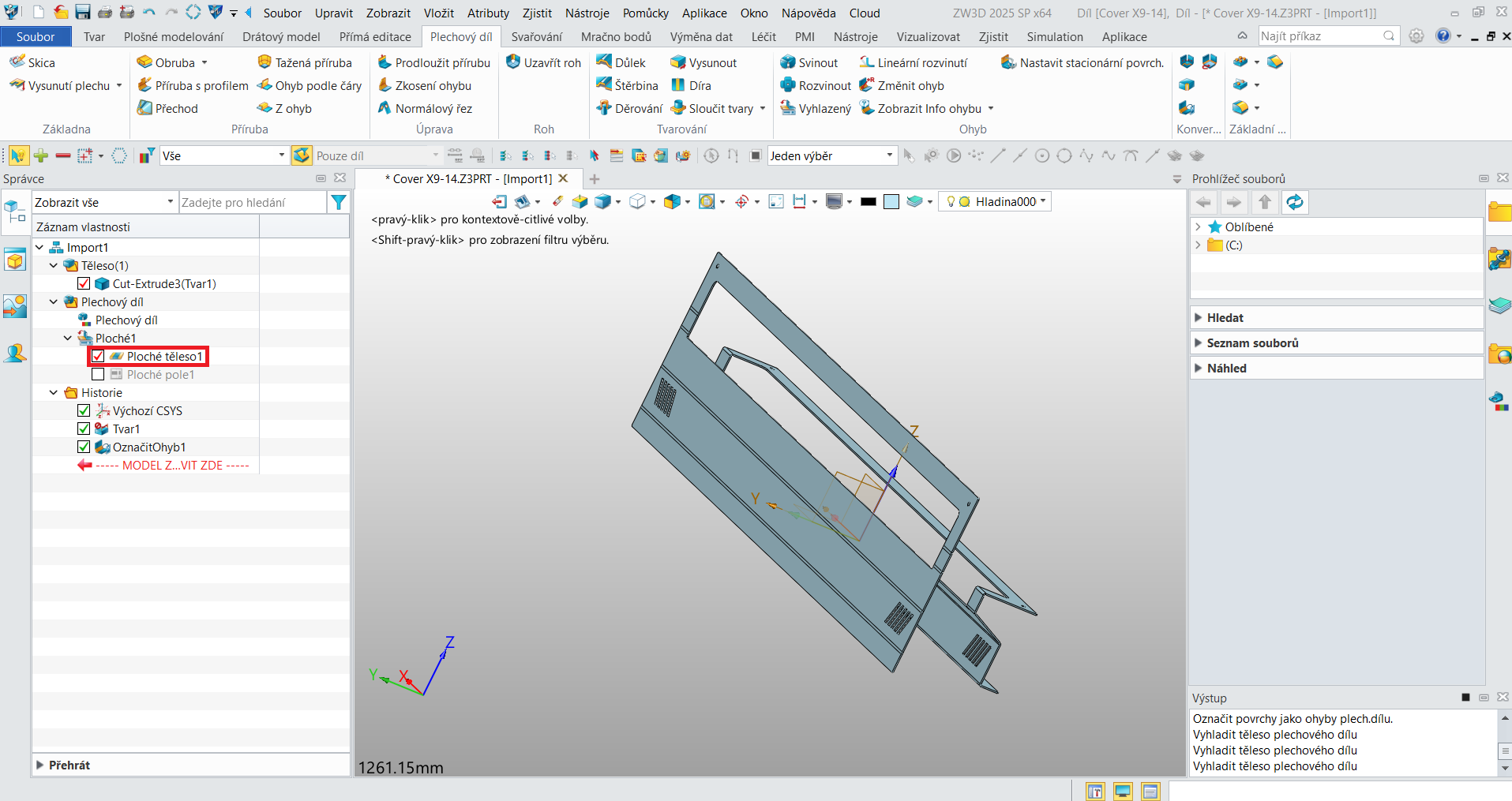

5. Pro ověření, že vše v pořádku funguje, můžete zaškrtnout Ploché těleso pro zobrazení rozvinu.
