CutOptLab - aplikace pro nářezový plán tyčí

Export xlsx kusovníku ze ZW3D

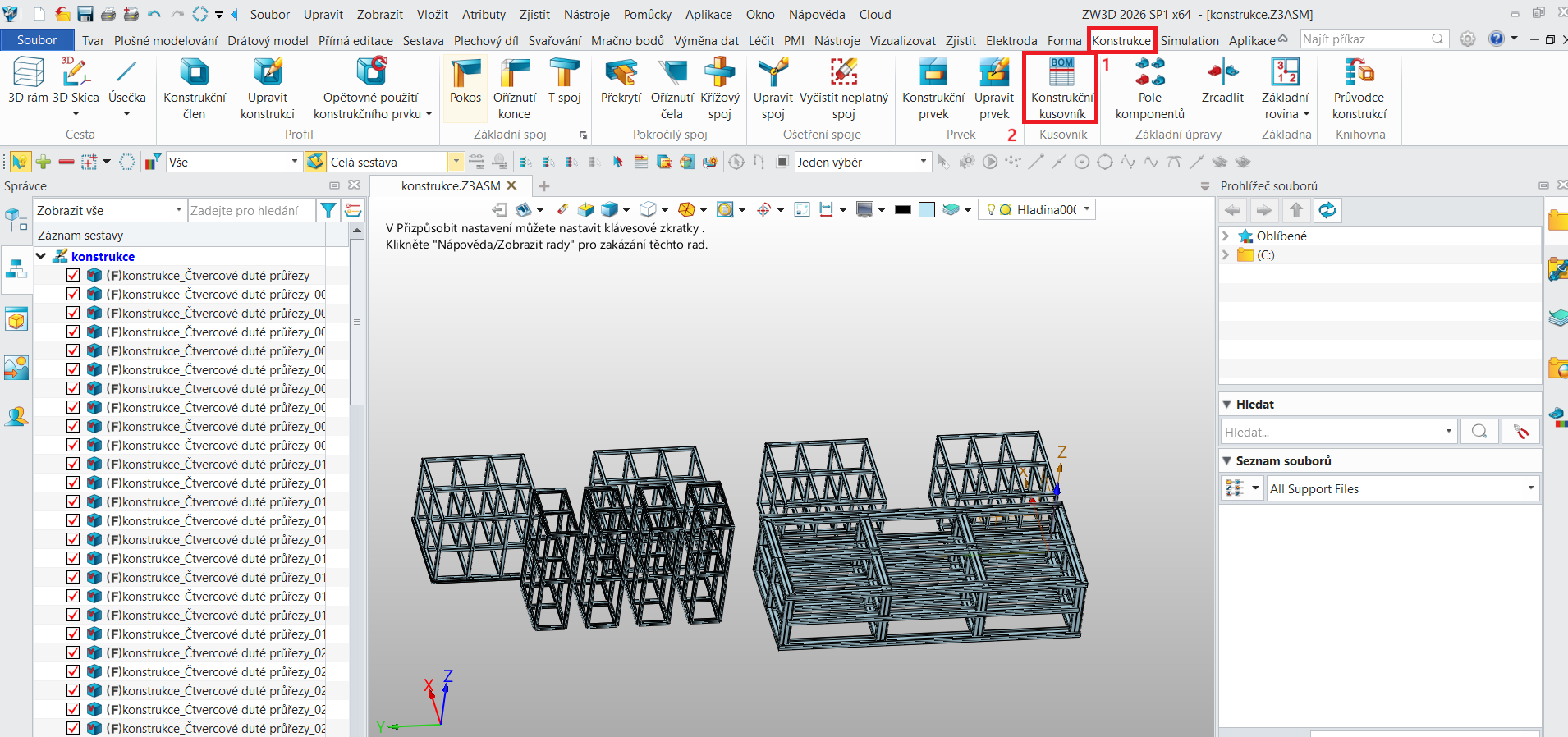

Pomocí modulu Konstrukce můžete vytvářet různé ocelové či hliníkové konstrukce a z nich si poté vygenerovat celkový Konstrukční kusovník.

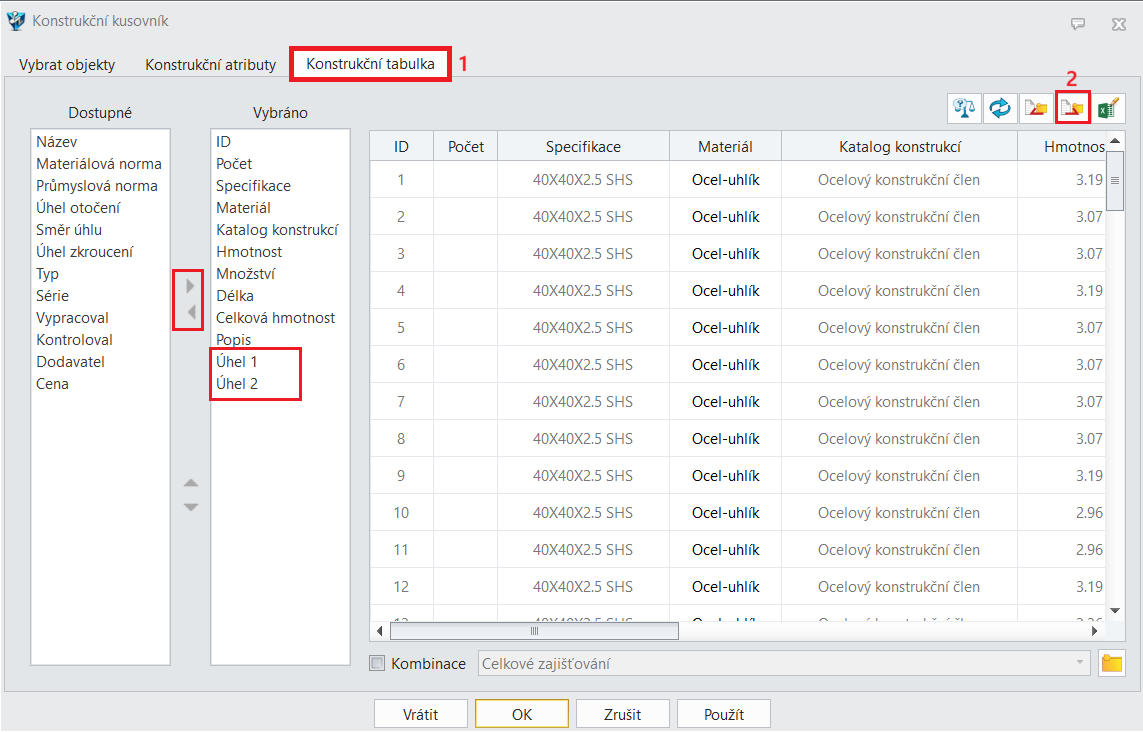

Pokud máte v konstrukci i tyče s koncovým zkosením navolte jako výstupní parametr i Úhel 1 a Úhel 2. Nakonec použijte export a jako typ souboru zvolte .xlsx.

Import dat do CutOptLab

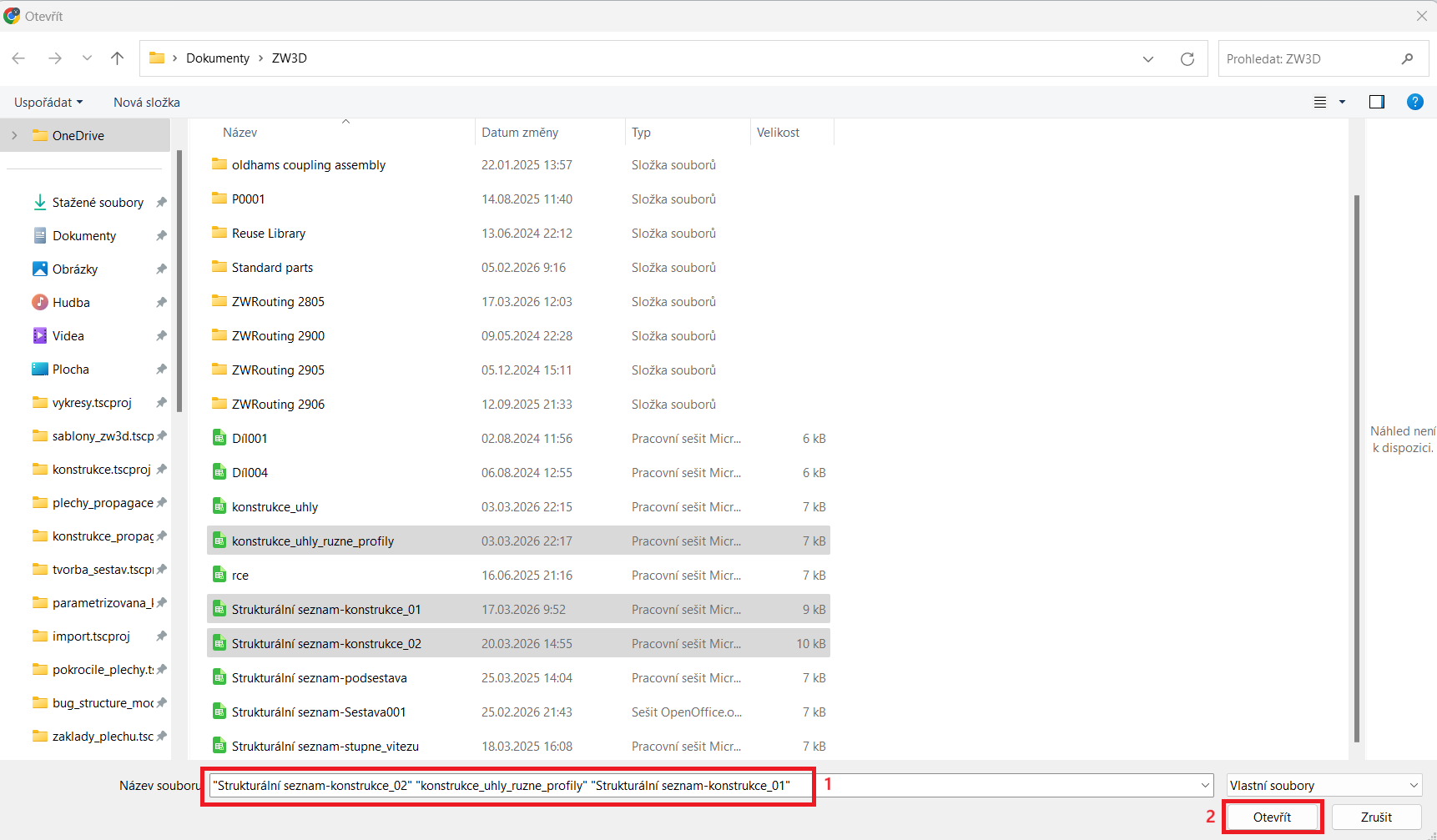

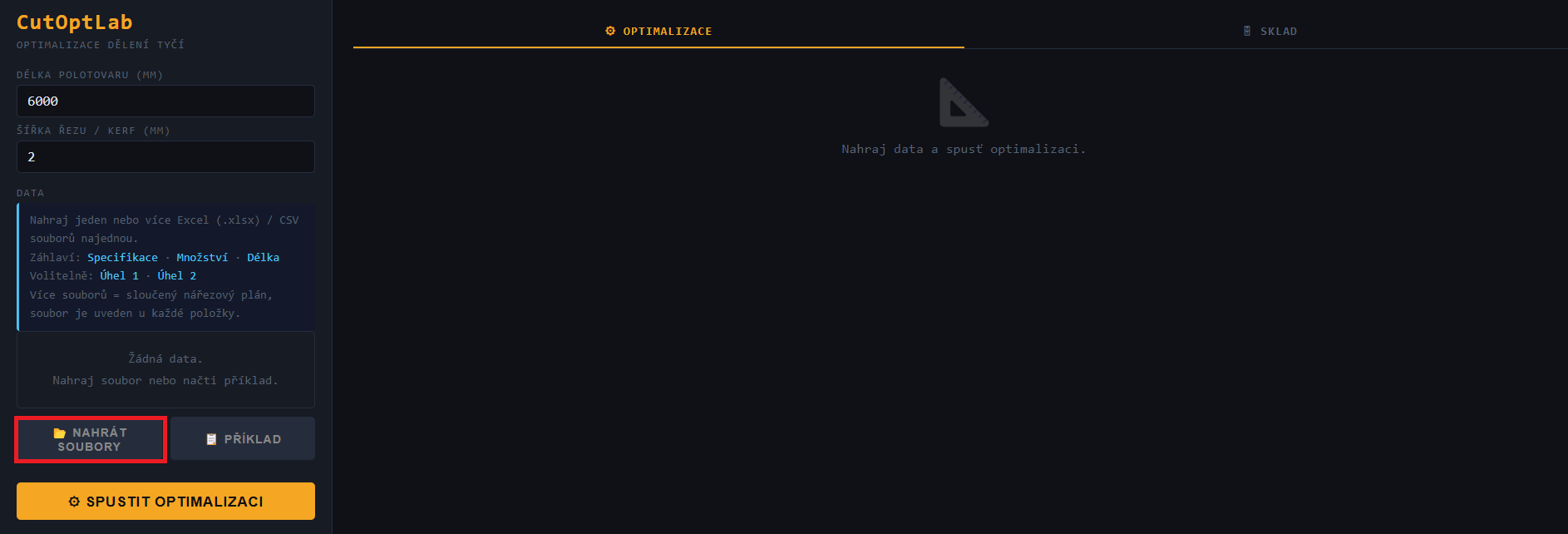

Otevřete aplikaci CutOptLab a zvolte Nahrát soubory.



Můžete vybrat více souborů najednou, tzn. můžete v rámci jednoho nářezového plánu zkombinovat více zakázek.



CutOptLab automaticky vyhodnotí všechny typy profilů, ke kterým vyplníte délku polotovaru a kerf (řeznou mezeru pro pilu).

Optimalizace nářezového plánu

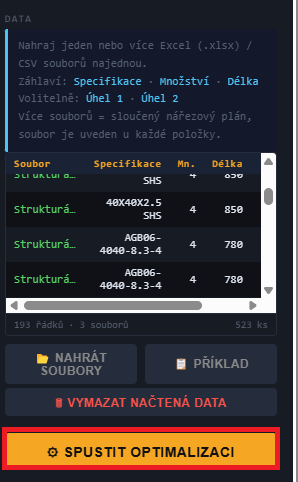

Po importu a nastavení dat pro polotovar zvolte Spustit optimalizaci.

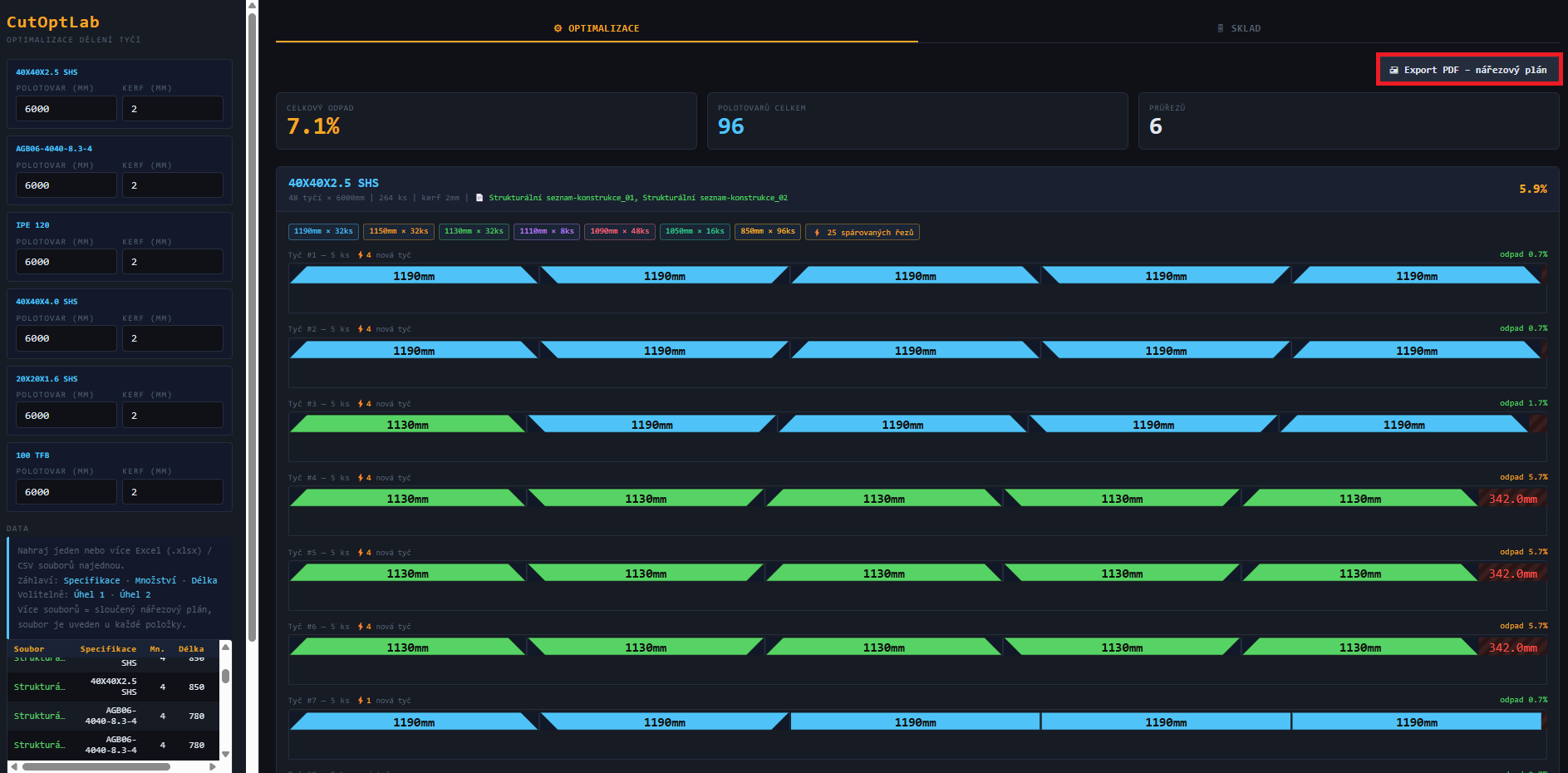

Pro export výsledků zvolte Export PDF - nářezový plán.

Seznam odřezků a karta Sklad

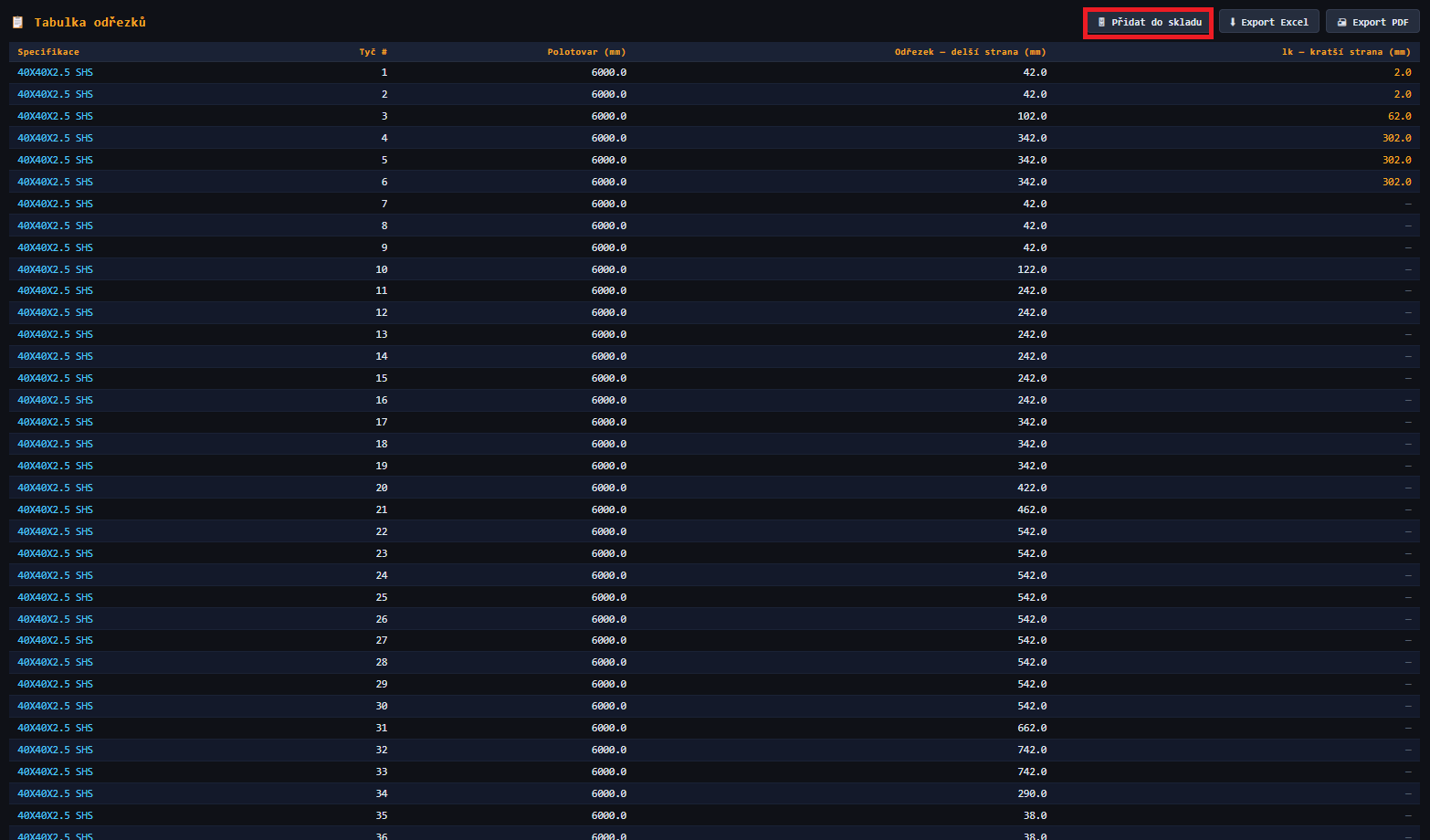

Scrollováním do dolní části aplikace se dostanete k seznamu odřezků. Ty lze exportovat do xlsx, zpátky naimportovat anebo Přidat do skladu.

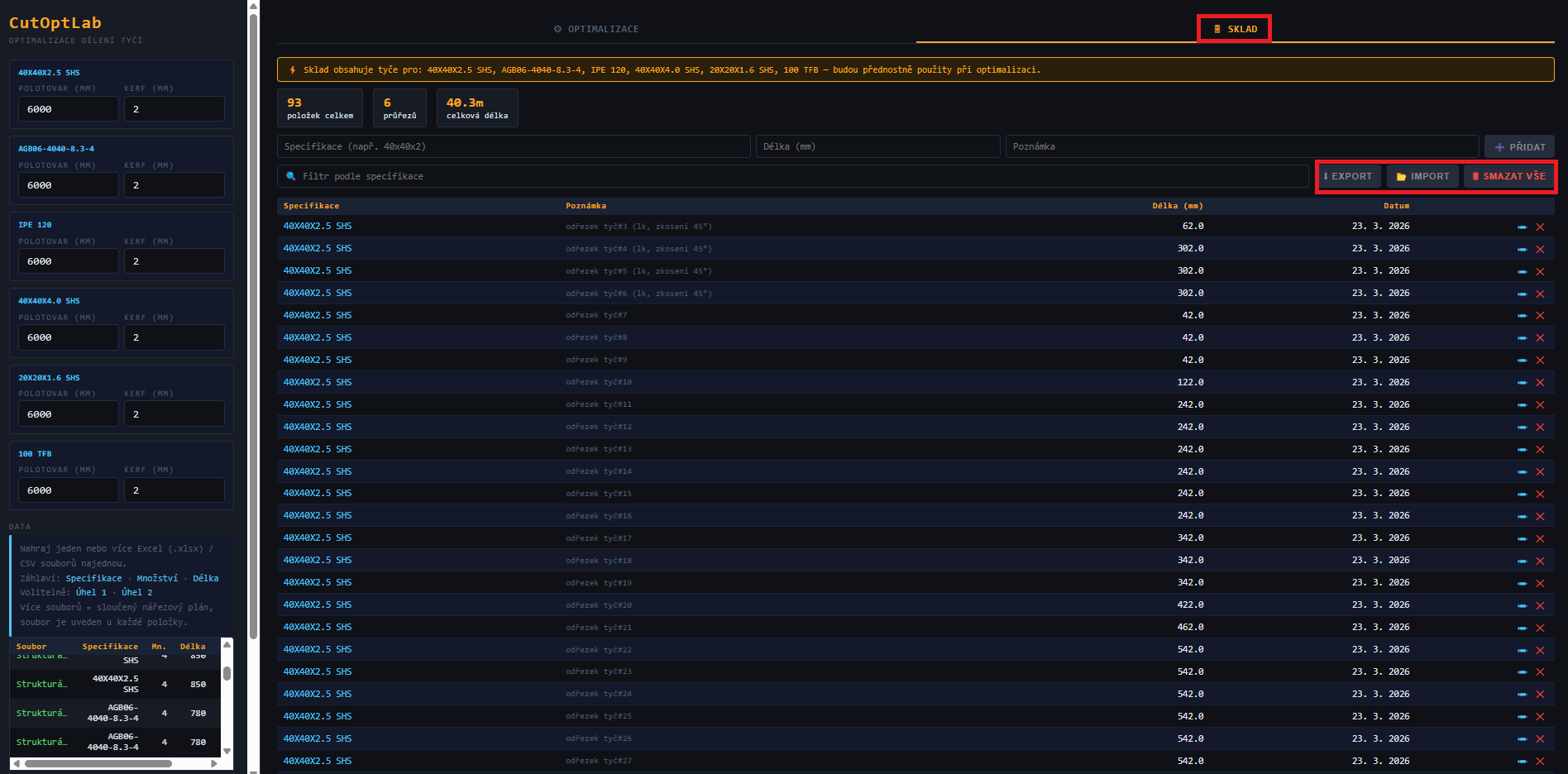

Tím se automaticky přepnete do karty Sklad, kde vidíte skladových seznam všech tyčí. Do tohoto skladu můžete položky manuálně přidat (a zesumarizovat tak fyzický seznam svého skladu skladu) anebo přesunout z výpočtu optimalizace. Stav skladu se automaticky ukládá, ale můžete jej i zálohovat do xlsx pomocí exportu. Zpětně do CutOptLab lze samozřejmě naimportovat. Mezi Skladem a Optimalizací se lze jednoduše přepínat.

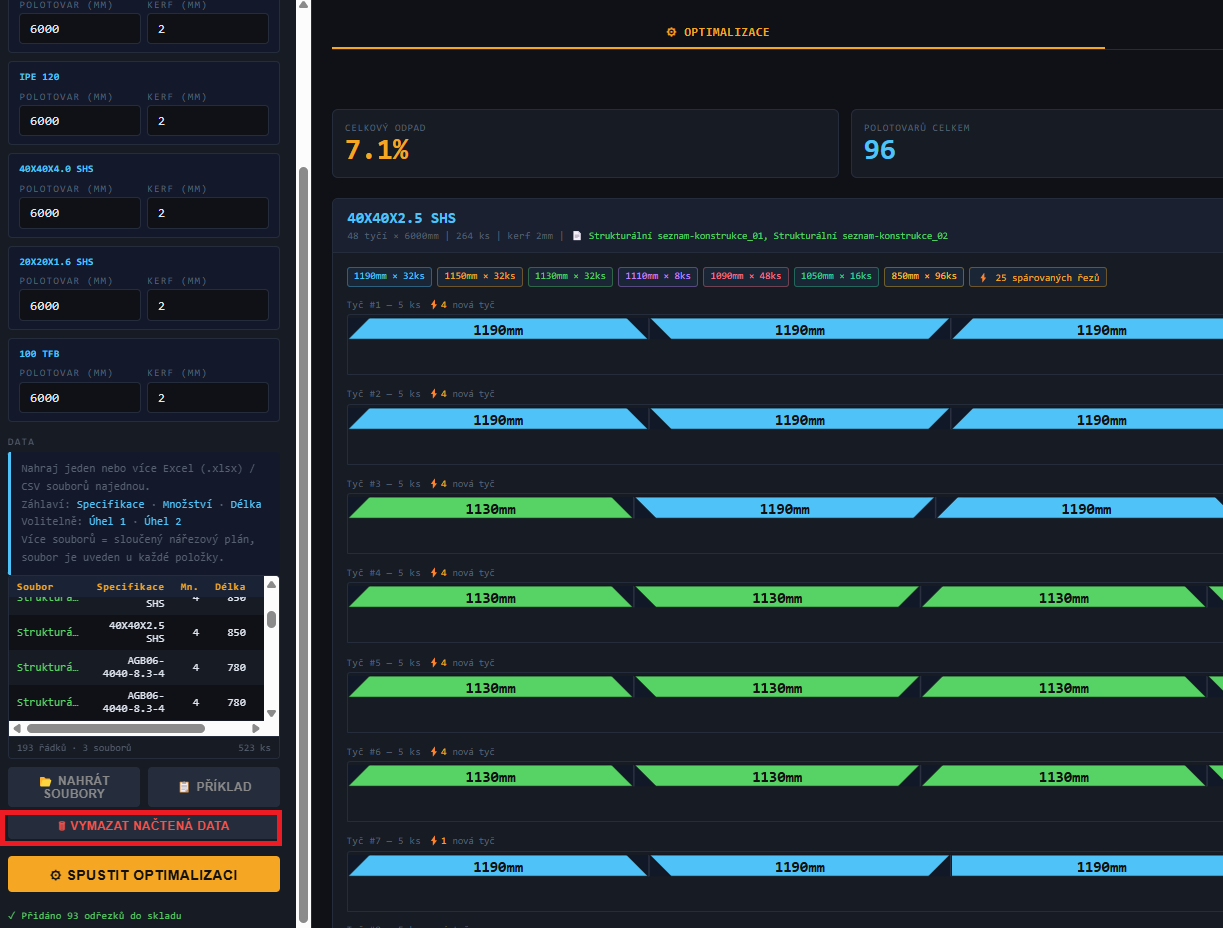

Pokud chcete spustit výpočet nářezového plánu pro novou zakázku, vraťte se na kartu Optimalizace a pro vyčištění seznamu tyčí ze staré zakázky dejte Vymazat načtená data. Poté nahrajte xlsx soubory pro nový výpočet.

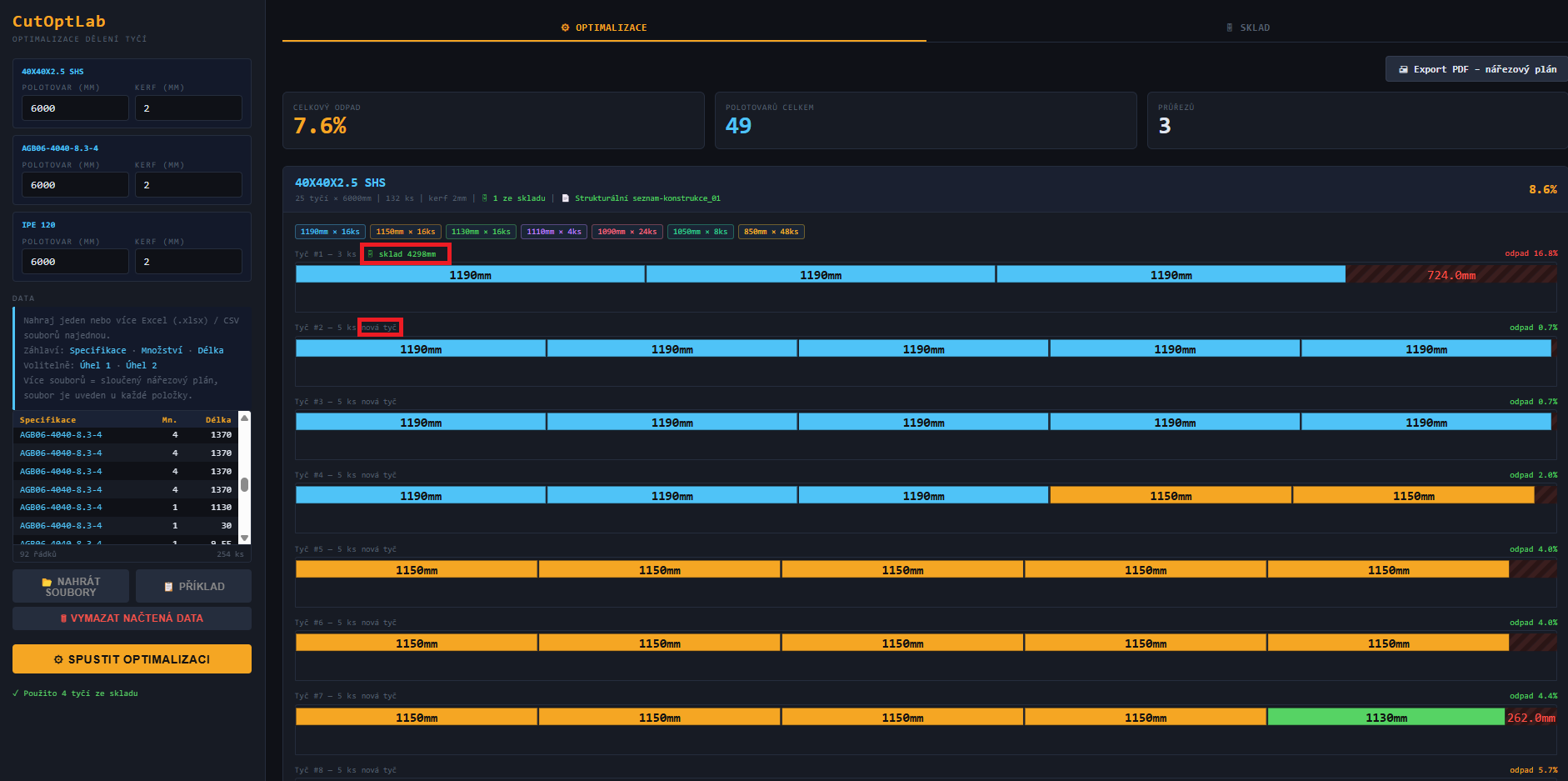

Po spuštění optimalizace můžete vidět, že CutOptLab u každé tyče informuje, zda se jedná o novou tyč anebo jej vzalo ze skladu (kde jste v minulosti importovali odřezky nebo zaznamenali fyzický stav skladu).
