CAM - analýza obrobku

Ještě před samotnou tvorbou CAM plánu pro export NC programu je důležité si obráběnou součást rozměrově analyzovat. Je třeba změřit poloměry rohů a průměry děr(kvůli průměru frézy), hloubky kapes nebo největší rozměry obrobku, tak abyste navrhli správné strategie.

Karta Zjistit

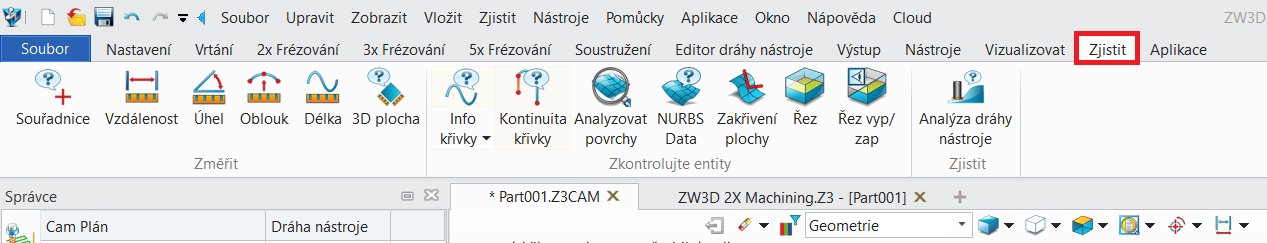

Funkce pro rozměrovou analýzu naleznete na kartě Zjistit.

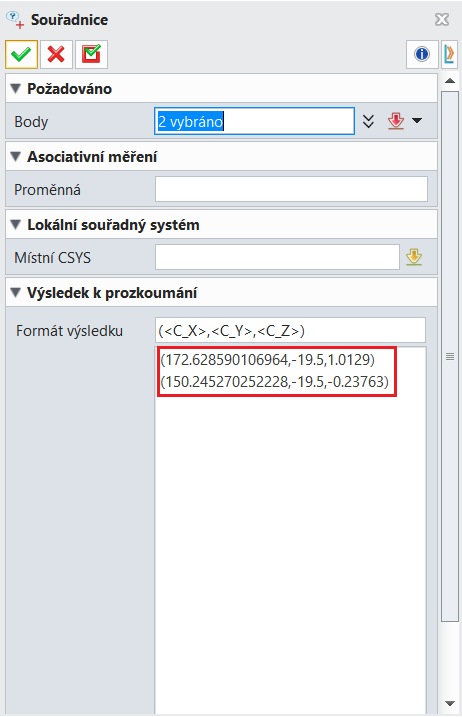

Funkci Souřadnice využijete pro zjištění souřadnice v souřadném systému XYZ. Typicky se využívá pro porovnání hloubek dvou nebo více frézovaných kapes (v ose z). Pokud jsou stejné, můžete pro ně použít stejnou obráběcí operaci.



Vzdálenost - pro délkové rozměry (např. pro max. rozměry obrobku)

Úhel - pro úhlové rozměry (např. z hlediska geometrie nástroje)

Oblouk - pro rozměry kruhových tvarů (zjištění rádiusů a poloměrů děr)

Délka - Měří délku označené křivky, popř. součet více označených křivek

3D plocha - Pro výpočet obsahu vybrané plochy, obvod sumy křivek a max. zakřivení.

Na kartě Zkontrolujte entity jsou funkce pro pokročilejší analýzu křivek a ploch.

Funkce Řez

Užitečná a často využívaná je funkce Řez. Součástku pak můžete rozřezat v libovolné rovině, kterou si můžete definovat.

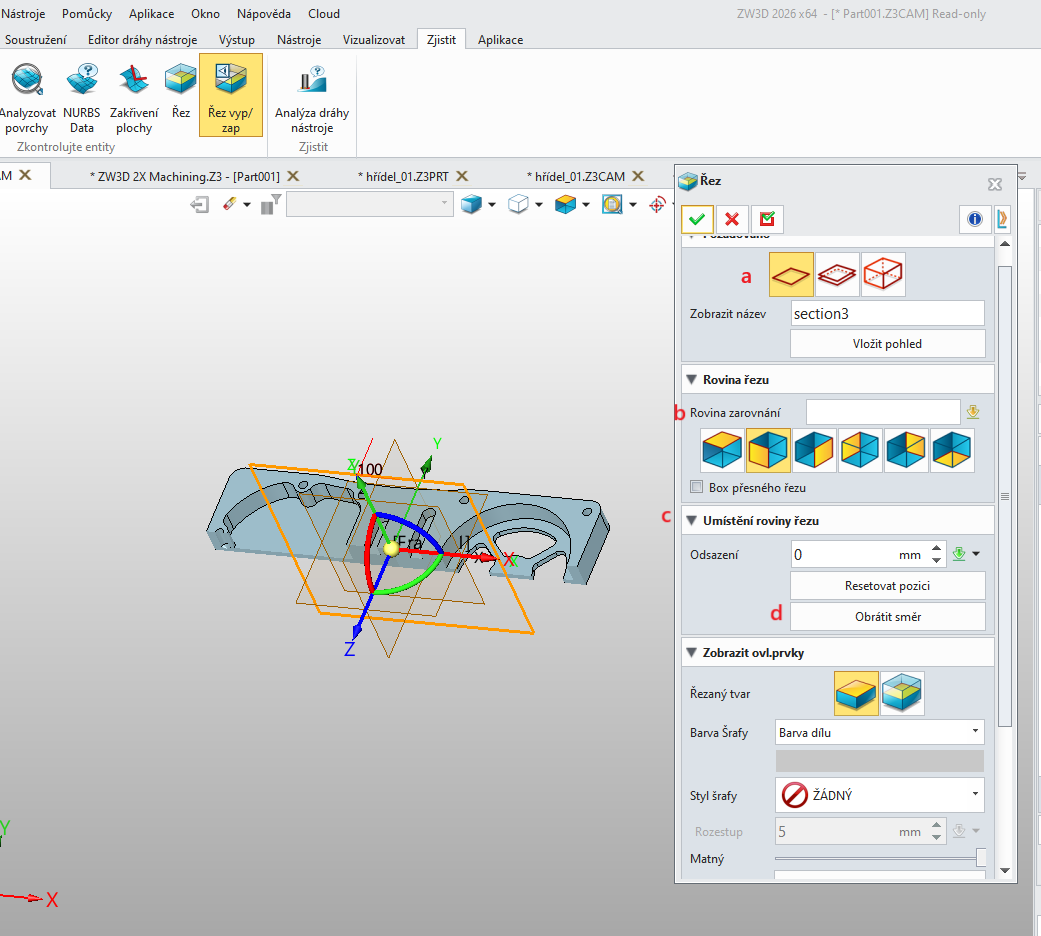

V oddílu Požadováno (označeno a) můžete zvolit buď jednou rovinou, plátkový řez, obálkový řez (řez více rovinami).

V oddílu Rovina zarovnání (označeno b) zvolte jednu z šesti možných rovin.

V oddílu Umístění roviny řezu (označeno c) zvolte případné odsazení od zvolené roviny řezu.

Můžete obrátit i směr řezu (označeno d).
