Tvorba 3D ohýbaného dílu z 2D výkresu rozvinu
ZW3D > Nápověda > Modelování plechových dílů > Tvorba 3D ohýbaného dílu z 2D výkresu rozvinu

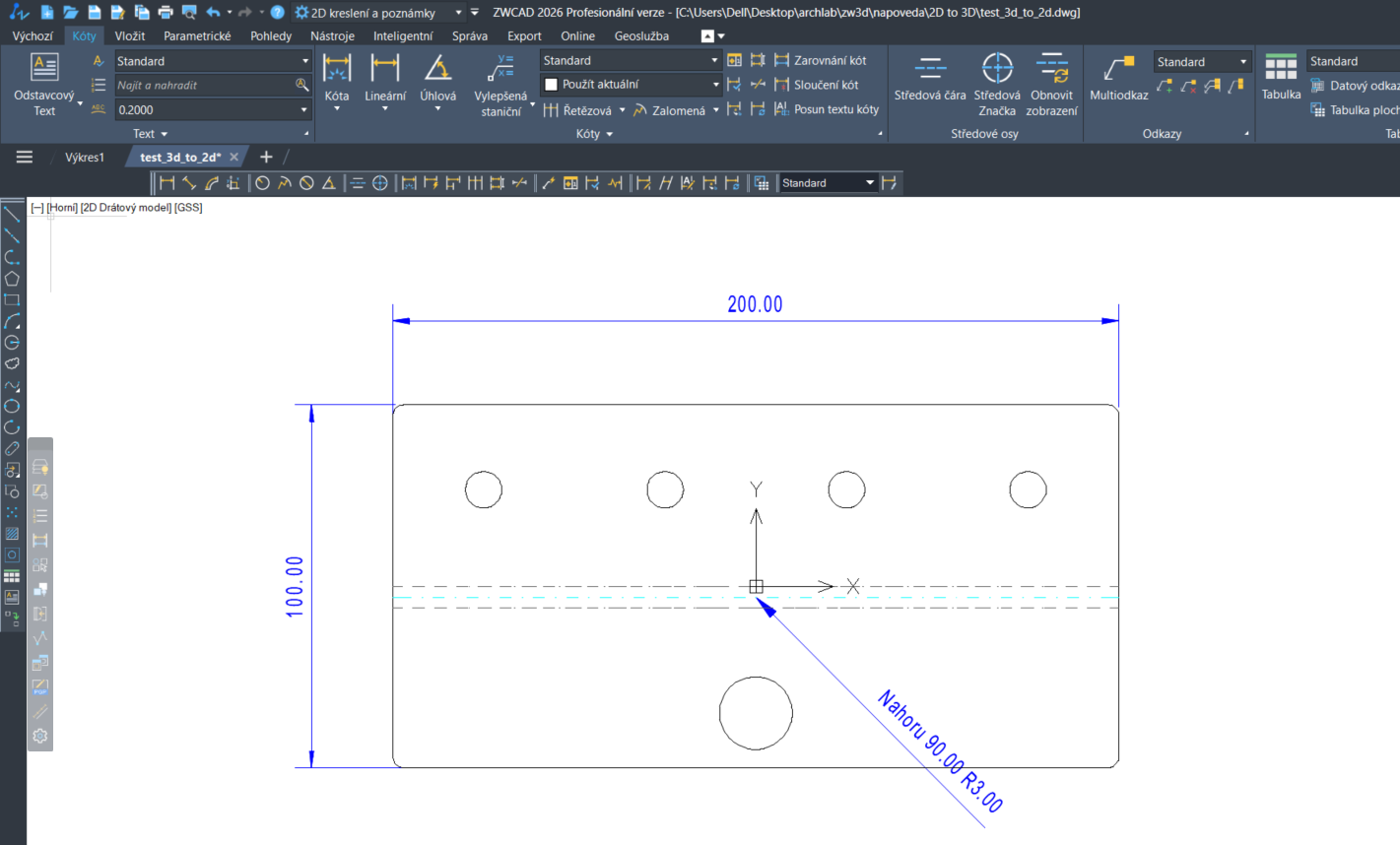

Pokud máte k dispozici 2D DWG/DXF výkres rozvinu, včetně ohybové čáry a chcete na základě toho zhotovit 3D model ohýbané součásti, následujte tento postup.

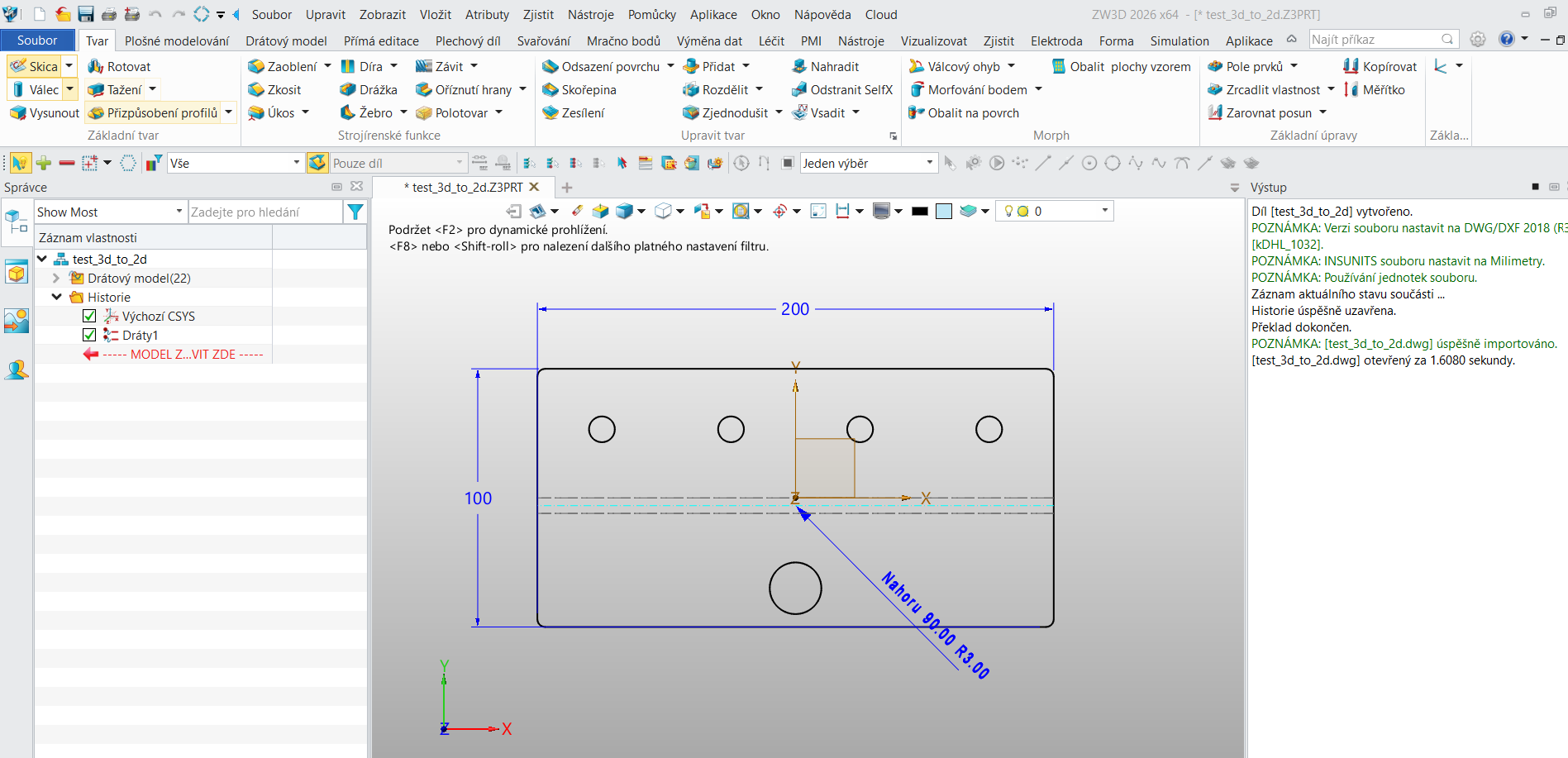

1. Tento DWG/DXF výkres naimportujte do ZW3D.

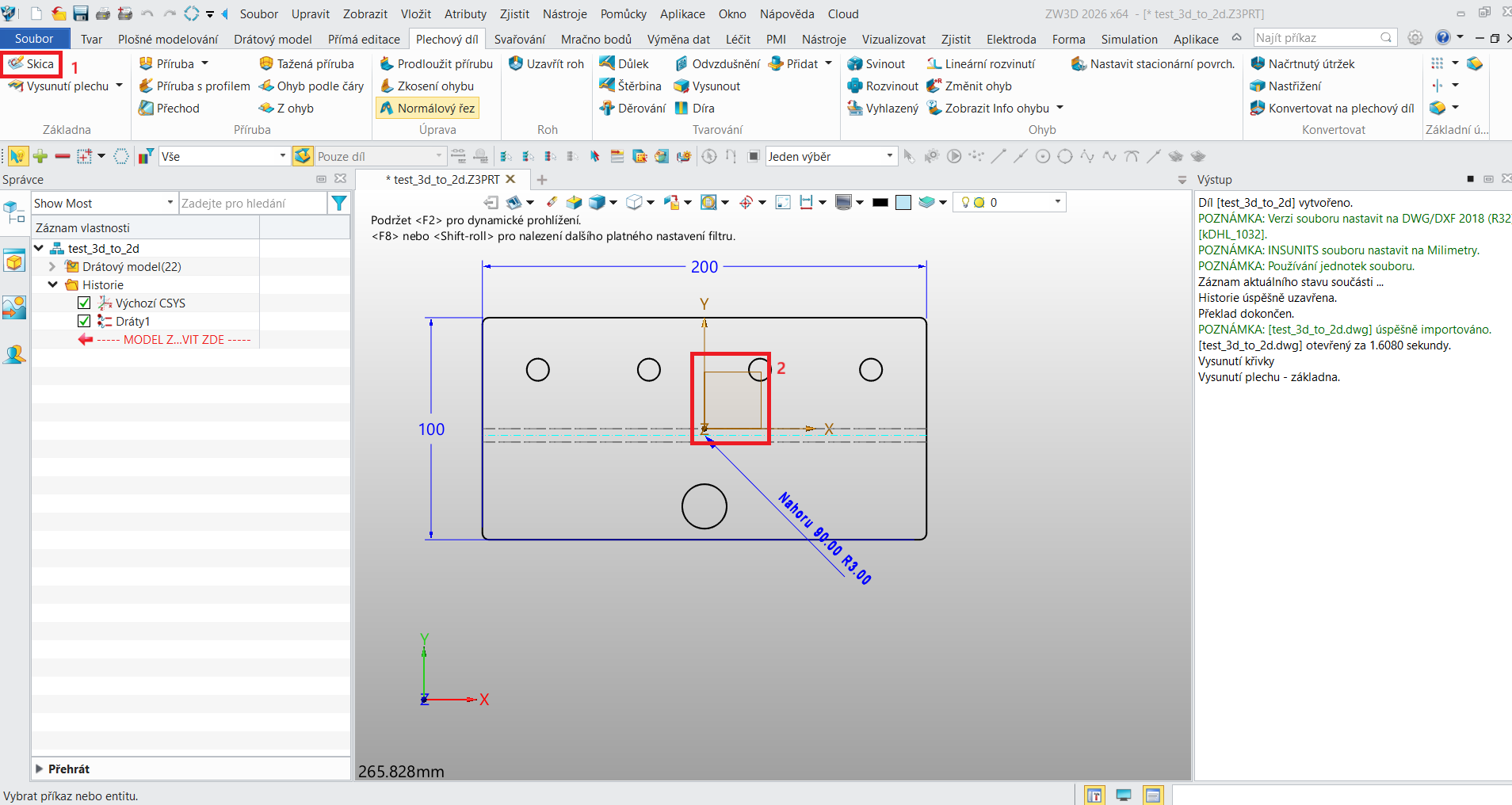

2. V rovině, ve které je zobrazen 2D výkres označte pro tvorbu nové skici.

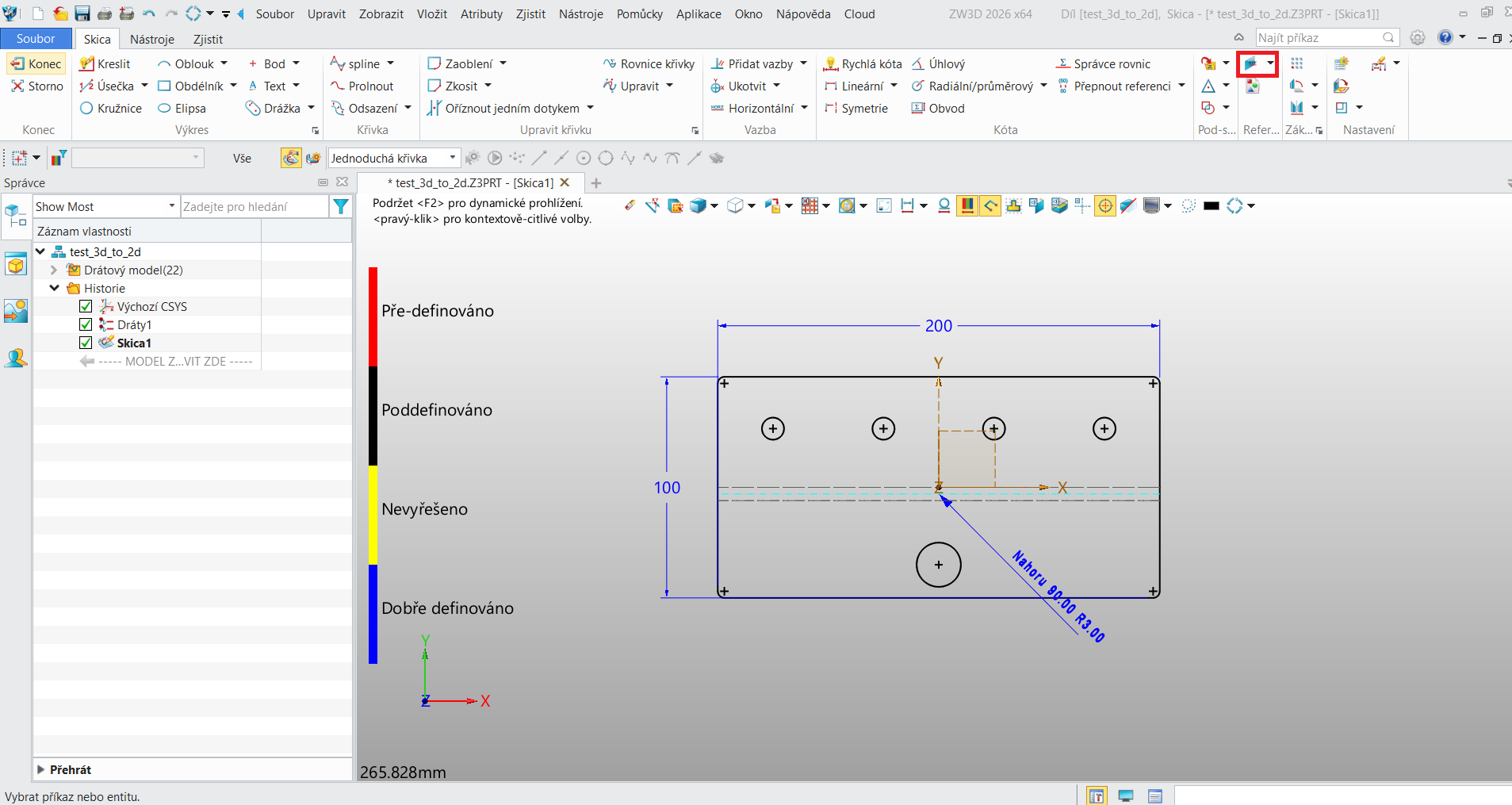

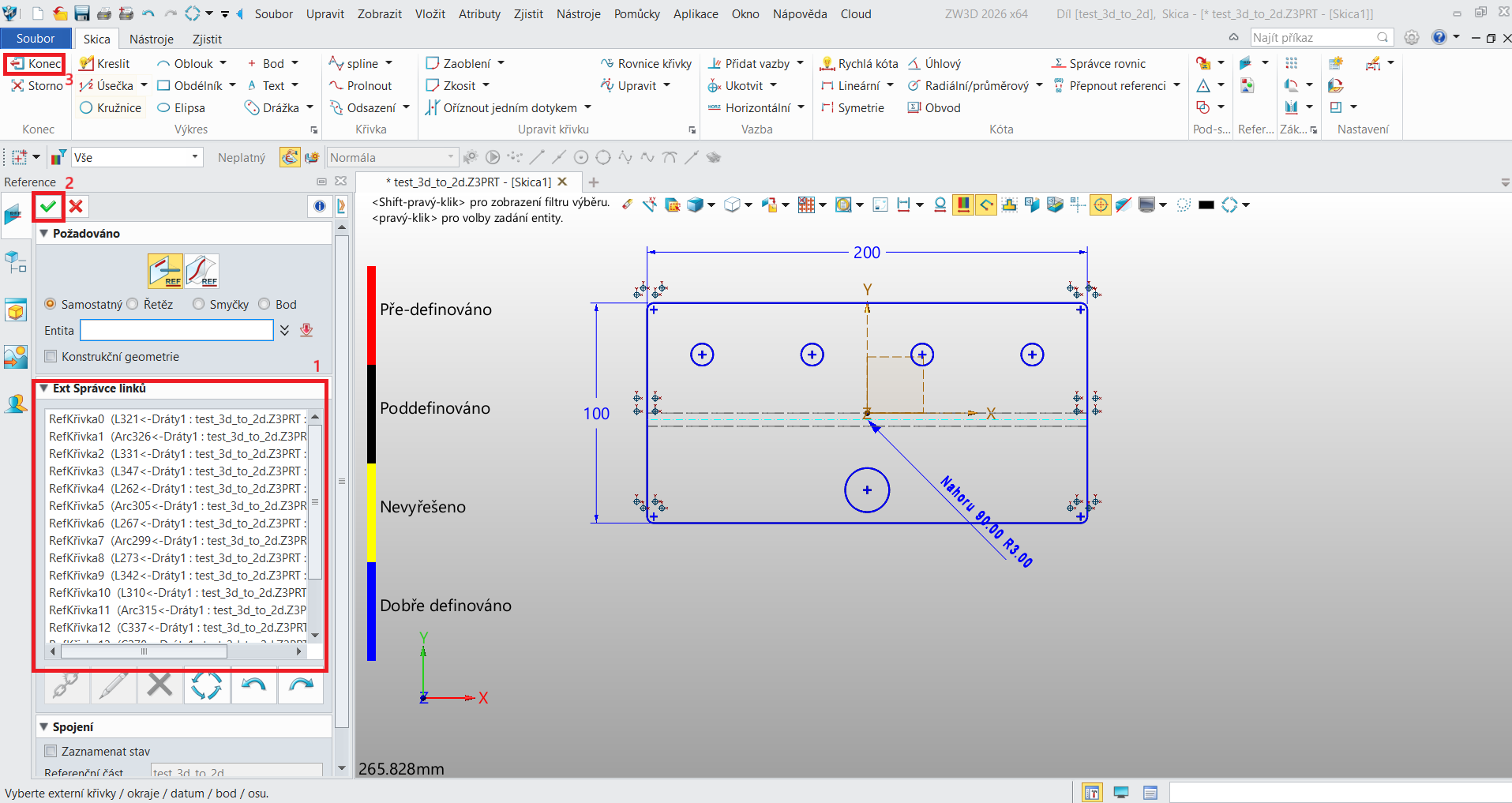

3. Pomocí funkce Referenční geometrie označte obrysy rozvinu, které chcete vysunout. Čáru ohybu nechte jako Konstrukční.

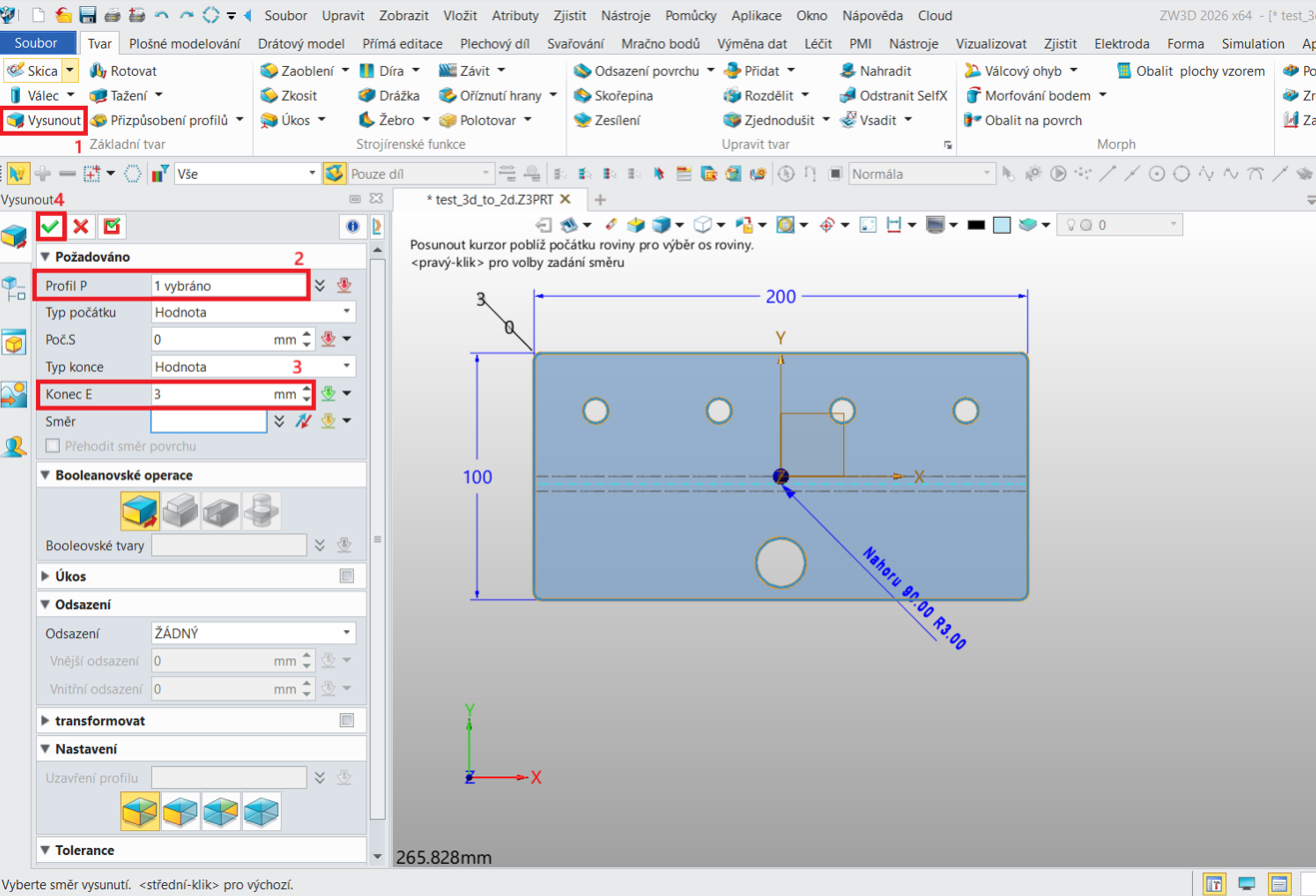

4. Použijte funkci Vysunout a dostanete 3D model rozvinu.
5. Na kartě Plechový díl zvolte funkci Ohyb podle čáry.

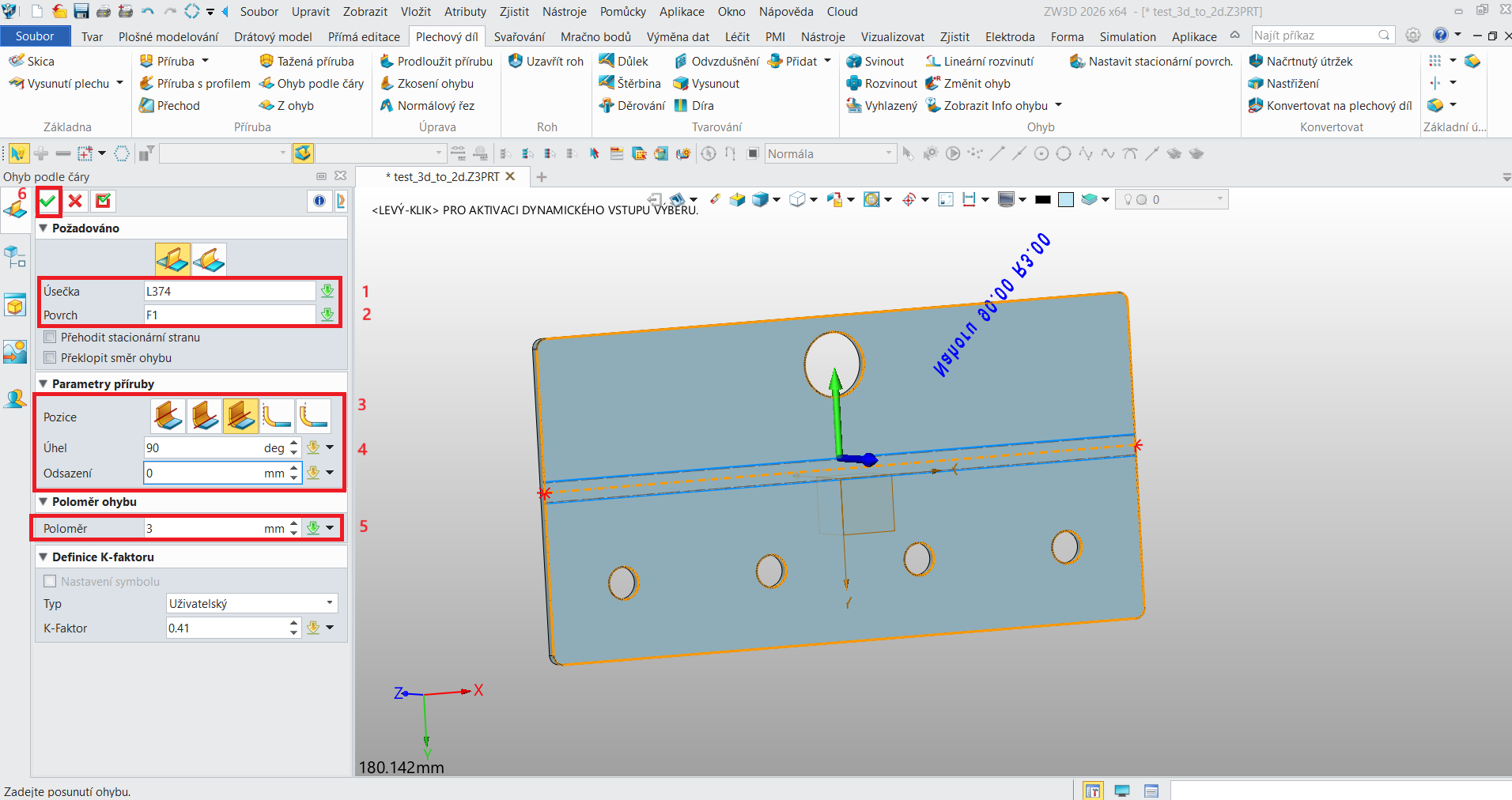

6. Nejprve označte čáru ohybu, poté povrch plechu, jako pozici zvolte střední čáru, zadejte úhel ohybu, odsazení od ohybové čáry a poloměr ohybu.

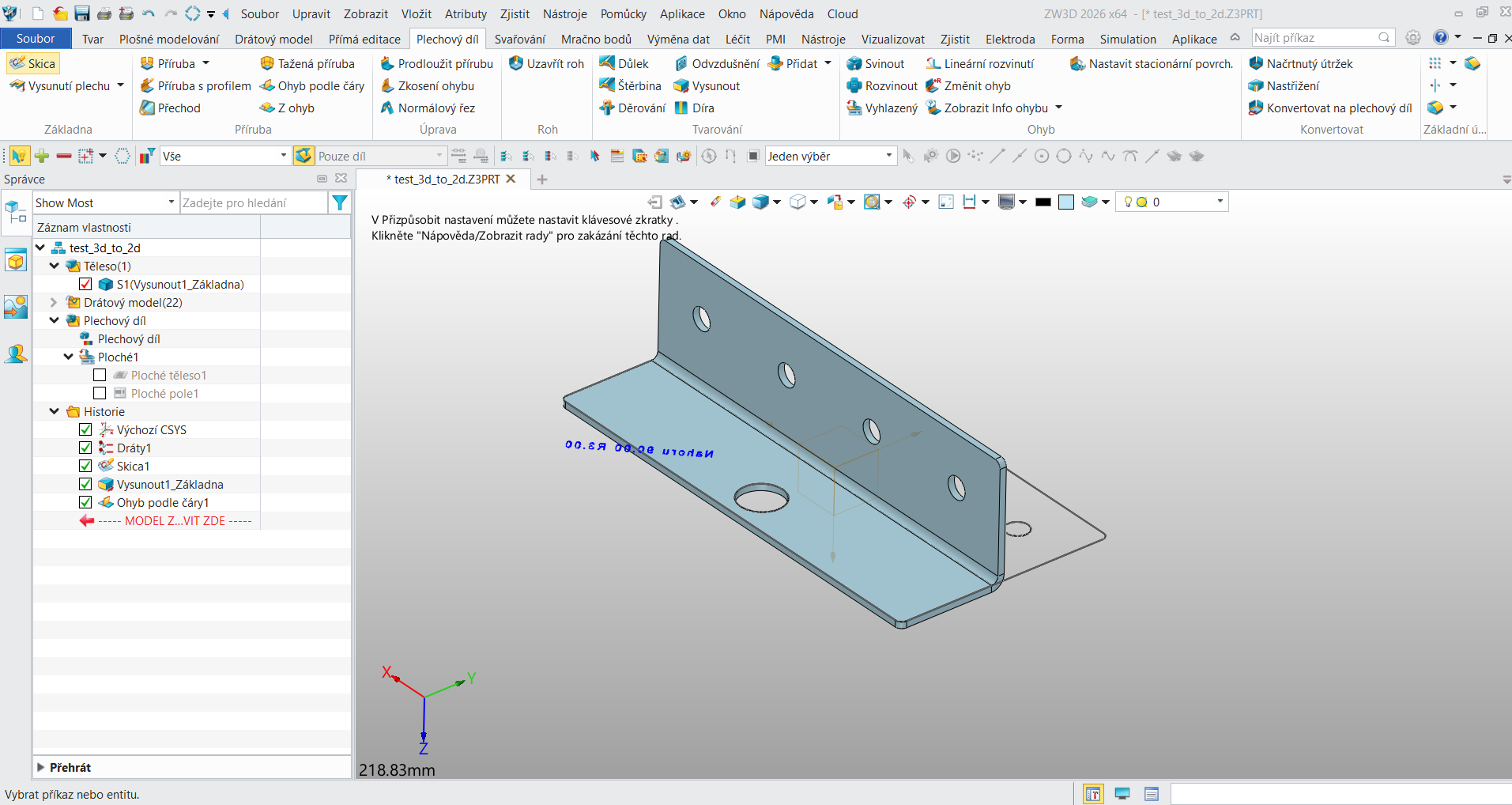

7. Vytvoří se ohýbaná 3D plechová součást.

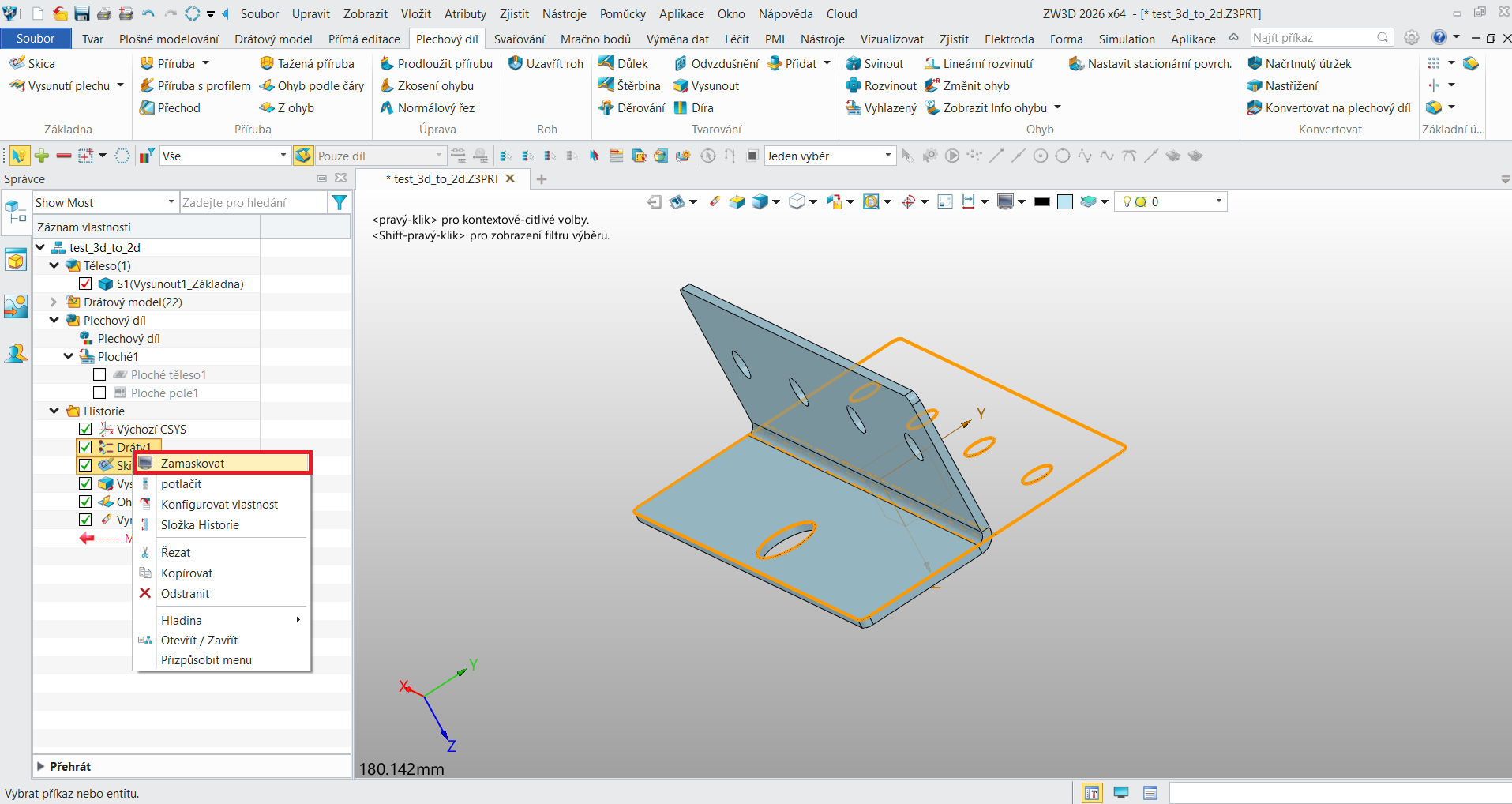

8. Skicu rozvinu můžete zamaskovat.
1. Tento DWG/DXF výkres naimportujte do ZW3D.
2. V rovině, ve které je zobrazen 2D výkres označte pro tvorbu nové skici.
3. Pomocí funkce Referenční geometrie označte obrysy rozvinu, které chcete vysunout. Čáru ohybu nechte jako Konstrukční.
4. Použijte funkci Vysunout a dostanete 3D model rozvinu.
5. Na kartě Plechový díl zvolte funkci Ohyb podle čáry.
6. Nejprve označte čáru ohybu, poté povrch plechu, jako pozici zvolte střední čáru, zadejte úhel ohybu, odsazení od ohybové čáry a poloměr ohybu.
7. Vytvoří se ohýbaná 3D plechová součást.
8. Skicu rozvinu můžete zamaskovat.
